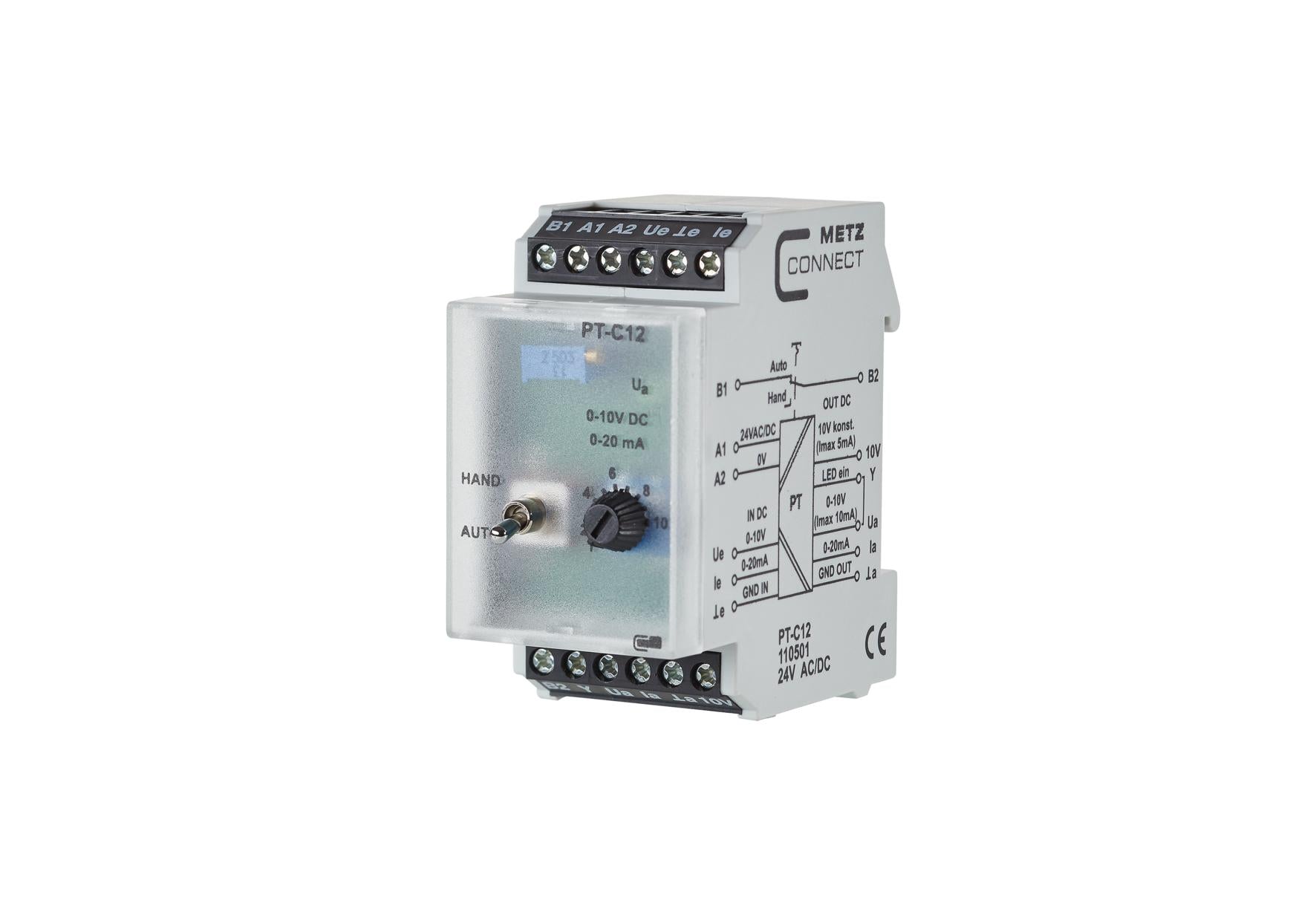

Metz Aansluitconverter - 110501
Let op: Dit product is niet meer verkrijgbaar
De potentiaalisolator / signaalomvormer wordt gebruikt voor het isoleren van analoge signalen in het bereik van 0 tot 10 v dc en 0 tot 20 ma dc of voor een signaalomzetting van 0 tot 10 v dc naar 0 tot 20 ma dc of 0 tot 20 ma dc naar 0 tot 10 v dc. De ingangs- en uitgangssignalen en de voedingsspanning zijn elektrisch van elkaar geïsoleerd. Op het apparaat kan een ingangssignaal van 0 tot 10 v of 0 tot 20 ma worden aangesloten. Elektrische isolatiefunctie: met de pt-c12 wordt het ingangssignaal 0 tot 10 v proportioneel aangepast aan het uitgangssignaal 0 tot 10 v.
Let op: Dit product is niet meer verkrijgbaar
Beschrijving
De potentiaalisolator/signaalomvormer wordt gebruikt voor het isoleren van analoge signalen in het bereik van 0 tot 10 V DC en 0 tot 20 mA DC. Het wordt ook gebruikt voor signaalomzetting van 0 tot 10 V DC naar 0 tot 20 mA DC of 0 tot 20 mA DC naar 0 tot 10 V DC. De ingangs- en uitgangssignalen en de voedingsspanning zijn elektrisch van elkaar geïsoleerd. Op het apparaat kan een ingangssignaal van 0 tot 10 V of 0 tot 20 mA worden aangesloten.
De elektrische isolatiefunctie: Bij de PT-C12 wordt het ingangssignaal van 0 tot 10 V proportioneel aangepast aan het uitgangssignaal van 0 tot 10 V. Bij de PTi-C12 wordt het ingangssignaal van 0 tot 20 mA proportioneel aangepast aan het uitgangssignaal van 0 tot 20 mA.
De functie signaalomzetting met potentiaalscheiding: Bij een signaalomzetting van 0 tot 10 V naar 0 tot 20 mA, of van 0 tot 20 mA naar 0 tot 10 V, kan het daarbij omgezette uitgangssignaal worden bijgesteld met een geïntegreerde spindeltrimmer. Daarnaast is er ook een handmatige noodbedieningsoptie geïntegreerd met een HANDMATIGE AUTO-schakelaar met feedbackcontact. Het uitgangssignaal van 0 tot 10 V of 0 tot 20 mA kan worden ingesteld via de potentiometer aan de voorkant als de schakelaar in de stand MANUAL staat. Een constante uitgangsspanning van max. 10 V DC en 5 mA is beschikbaar op de 10 V-aansluiting.
Ingang Y wordt gebruikt voor de LED-weergave van de uitgangsspanning Ua. De helderheid van de LED hangt af van het niveau van het uitgangssignaal (brug tussen Ua en Y). Als alternatief kan een extern signaal op ingang Y worden aangesloten op het LED-display van 0 tot 10 V DC. Het apparaat wordt aangesloten met schroefklemmen.
