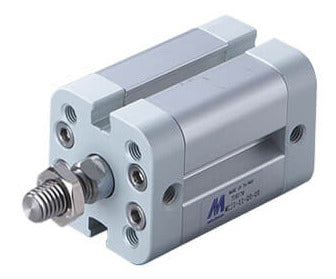

25-10mm compacte cilinder met Dubbele Stang Buitendraad MCJI

Deze compacte pneumatische cilinder van Mindman is dubbelwerkend, wat betekent dat de stang in beide richtingen bediend wordt met perslucht. Ze zijn uitermate geschikt voor toepassingen met beperkte ruimte. Dit is een dubbele stang cilinder. Dit betekent dat de cilinder twee tegenover elkaar liggende stangen heeft: als een stang uitschuift, trekt de andere stang in. Dubbele stang cilinders kunnen worden gebruikt om aan beide zijden werkzaamheden uit te voeren of wanneer het voordelig is om een last aan elk uiteinde te koppelen. De boring is 25 mm. Hiermee is een maximale theoretische kracht mogelijk van 412 N (ingaand) en 491 N (uitgaand). De slaglengte is 10 mm. De slaglengte geeft aan hoe ver de zuigerstang kan bewegen. De werkdruk ligt tussen 0,5 - 10 bar en bewegingssnelheden tussen 50 - 500 mm/s zijn toegestaan. De zuigerstang heeft aan het uiteinde een M8x1.25 buitendraad. Er zit een magneet in de zuiger. Dit maakt nauwkeurige positieterugkoppeling van de stanglocatie mogelijk door (een of meer) magnetische sensoren, zoals reed- of hall-sensoren, in de groeven van de behuizing te monteren. Pneumatische slangen kunnen worden aangesloten op beide M5 luchtpoorten en de cilinder kan star of flexibel worden gemonteerd met een breed scala aan montagemogelijkheden. De afdichtingen zijn gemaakt uit NBR en de behuizing is van aluminium, waardoor het duurzaam is en in staat is om te werken binnen een temperatuurbereik van -5 tot 60° C.

Voordelen:

• Dubbele stang uitvoering
• Ultracompact, lichtgewicht en ruimtebesparend
• Dubbelwerkend, waardoor volledige controle over de stang mogelijk is
• Positiesensoren zijn gemakkelijk te monteren in de groeven van de behuizing
• De eindaanslag is gedempt

Nadelen:

• De ISO 21287-cilinders hebben geen verstelbare demping.
• Niet geschikt voor gebruik in vriesomgevingen met ijsvorming

MCJI serie

De MCJI-serie voldoet aan ISO 21287, een compacte metrische reeks cilinders met enkele stang met boringen van 20 tot 100 mm. De MCJI kan optioneel worden geleverd met een dubbele stang, wat niet een ISO 21287-standaardfunctie is. Een groot voordeel van deze norm is dat boringen van 32 tot 100 mm dezelfde einddekselbevestigingen hebben als de grotere ISO 15552-cilinders. Voor boringen van 20 en 25 mm heeft de ISO 21287 zijn eigen einddeksels. Net als bij de ISO 15552 cilinders, kunnen zuigerstangbevestigingen worden gebruikt voor de verschillende boringen in overeenstemming met ISO 8139 en ISO 8140. De stangdiameter heeft een bereik van 20-100 mm en een slaglengte tussen 5-500 mm, waardoor het geschikt is van een breed scala aan toepassingen. Afhankelijk van de boring is de maximale kracht 264 N tot 7854 N. De zuiger mag een bewegingssnelheid hebben van 50-500 mm/s en de cilinder werkt op een drukbereik van 0,5-10 bar. De zuigerstang kan aan het uiteinde worden voorzien van mannelijke of vrouwelijke schroefdraad. De zuiger is voorzien van een magnetische strip waarmee de positie van de stang kan worden gedetecteerd. Positiesensoren kunnen eenvoudig in het gegroefde lichaam worden gemonteerd. Met een aluminium behuizing en een NBR-afdichting is de cilinder duurzaam en kan hij werken van -5 tot 60° C. Mindman is een wereldleider in de pneumatica-industrie en produceert een breed scala aan hoogwaardige pneumatische producten. Ze volgen strikte productienormen (ISO 9001) en verifiëren hun eindproducten met tal van test- en kalibratiestappen om ervoor te zorgen dat ze aan de specificaties voldoen. U kunt verzekerd zijn van de hoge kwaliteit, efficiëntie, levenscyclus en kosten voor prestaties van deze pneumatische cilinders. De MCJI-serie is compatibel met de volgende productseries: Asco 449, Aventics CCI, Festo ADN, IMI Norgren RA, Parker P1P en de SMC C55-serie.
