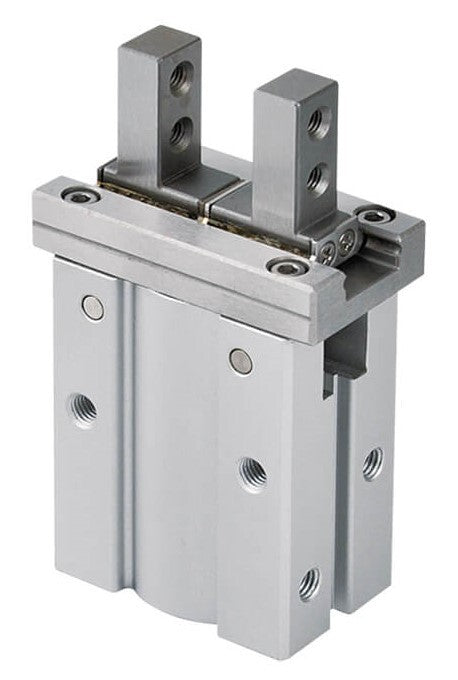

D25 mm 2-Vinger Parallel Dubbelwerkend Pneumatische Grijper Standaard Vingers
Mindman MCHC dubbelwerkend parallel pneumatische grijper met een slaglengte van 14 mm. De externe houdkracht is 66 N @ 5 bar. Het drukbereik is 1 tot 7 bar. De grijper heeft een roestvrijstalen zuiger met aluminium voor- en achterkappen, de vingers zijn gemaakt van koolstofstaal en de afdichting is NBR. Standaard magnetische zuiger voor positiesensoren. De grijper is geschikt voor een temperatuurbereik van -10 tot 60°C.
- Normale prijs
- €263,59
- Normale prijs
- €217,84
Beschrijving

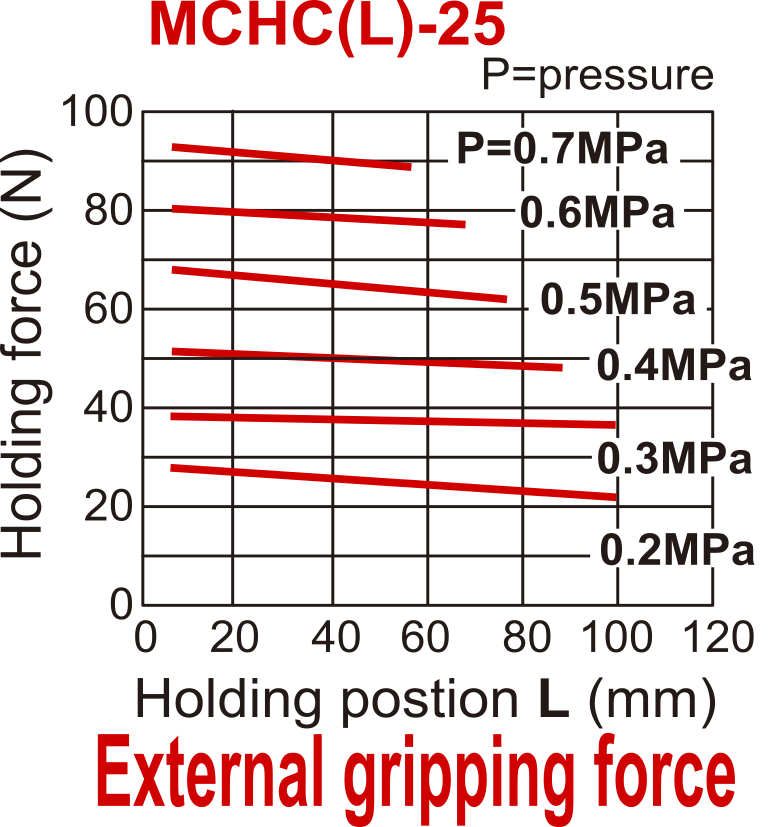

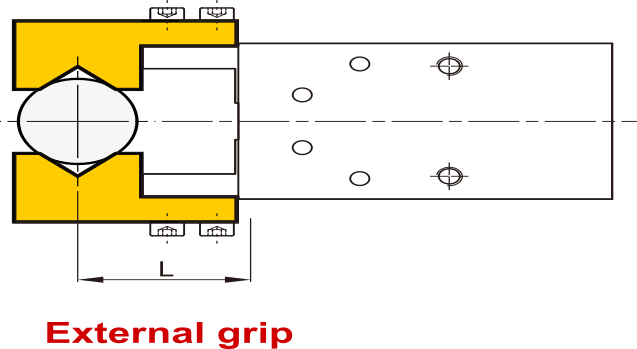

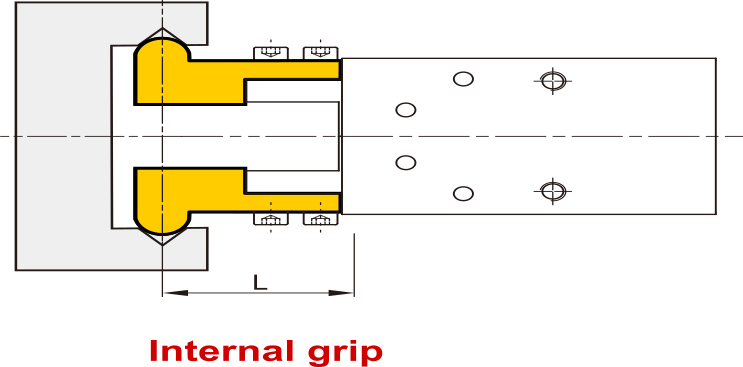

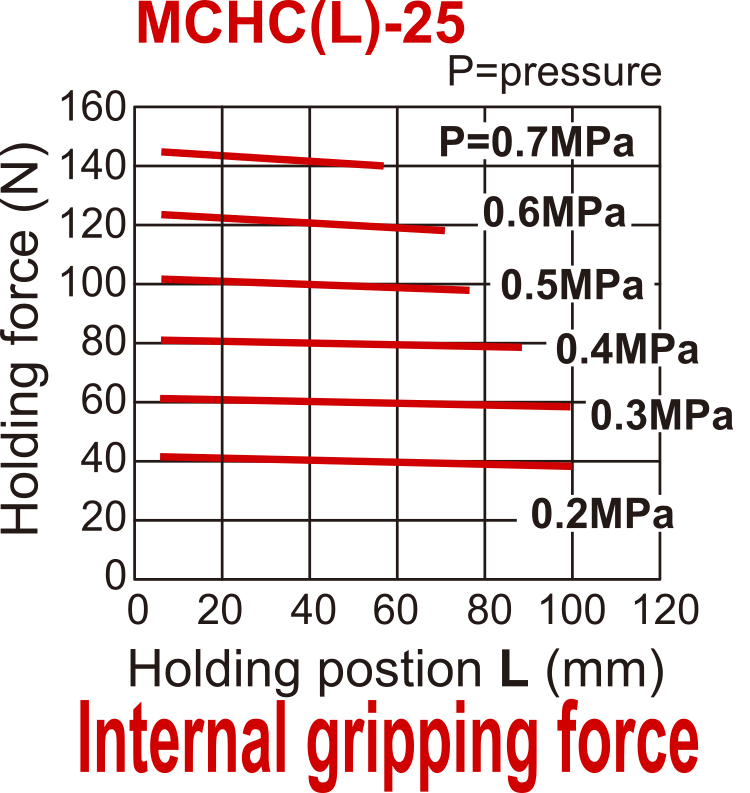

Deze parallelle grijper met 2 vingers van Mindman kan worden gebruikt voor pick-and-place-toepassingen. De grijper maakt een parallelle beweging met een slaglengte van 14 mm. Deze dubbelwerkende grijper heeft twee luchtpoorten: één om te openen en één om te sluiten. Dubbelwerkende grijpers kunnen voor zowel een interne of externe grip gebruikt worden. De effectieve kracht voor externe grip is 66 N en voor interne grip 100 N. De effectieve kracht wordt berekend per vinger bij 5 bar en bij een armlengte van 20 mm. Een omvattende grip vereist veel minder kracht.
De interne luchtcilinder heeft een boring van 25 mm. De bedrijfsdruk is 1 tot 7 bar en de maximale bedrijfsfrequentie is 180 cycli / min.
De grijper heeft een roestvrijstalen zuiger met aluminium voor- en achterkappen en de afdichting is NBR, waardoor hij duurzaam is en in staat is om te werken binnen een temperatuurbereik van -10 tot 60°C.
De vingers zijn gemaakt van roestvrij staal en hebben een standaard ontwerp om grijparmen te monteren. Monteer op maat gemaakte grijparmen op de vingers. Het wordt aanbevolen om lichtgewicht grijparmen met een lage traagheid te ontwerpen. Dit beperkt schokken aan de slaguiteinden. Als de vingersnelheden en schokken hoog zijn, gebruik dan stroomregelventielen om de snelheden te beperken. Gebruik de eenvoudig te gebruiken instructies van Mindman (bekijk de download sectie) om de grijpkracht te berekenen.
De zuiger is voorzien van een magneet, waardoor het gebruik van een magnetische positiesensor mogelijk is. De luchtpoorten hebben een afmeting van M5×0.8.
Voordelen:
- Parallelle grijpers zijn gemakkelijker te ontwerpen en te programmeren dan hoekgrijpers omdat u slechts met één bewegingsrichting rekening houdt
- Parallelle grijpers zijn doorgaans nauwkeuriger dan hoekgrijpers
- Een dubbelwerkende grijper is geschikt voor externe en interne grijpacties
- Veel ontwerp opties dankzij de drie montage-interfaces
- Geschikt voor een magnetische positiesensor dankzij de magnetische zuiger
- Herhaalbaarheid is ongeveer ± 0,01 mm
- Met pengaten in de behuizing voor nauwkeurige herpositionering
- Hoogwaardig en nauwkeurig ontwerp met lineaire kogellagergeleider en martensitische roestvrijstalen grijpset
Nadelen:
- Niet geschikt voor vriesomgevingen
MCHC serie
De MCHC pneumatische grijpers zijn zeer nauwkeurige pick-and-place-apparaten. Ze hebben een 2-vinger parallel ontwerp. Ze zijn verkrijgbaar in dubbelwerkende of enkelwerkende versies. Het cilinderdiameterbereik is 12-32 mm. De slaglengte varieert van 6 tot 16 mm. De grijper levert een effectieve kracht tot 175 N bij 5 bar. De bedrijfsdruk is 1,5 tot 7 bar en de maximale bedrijfsfrequentie is 180 cycli / min. Ze hebben roestvrij staal vingers en een roestvrijstalen zuiger en een behuizing van geanodiseerd aluminium met verzonken sensorgroeven. De afdichting is gemaakt van NBR. Het temperatuurbereik is -10 tot 60°C. De drie montage-interfaces aan verschillende kanten zorgen voor een flexibele installatie. Via de M3x0.5 of M5x0.8 luchtpoorten kunnen pneumatische slangen worden verbonden.
