Magneetventiel 3/2-weg UNF 1/4-28 Universeel PEEK FKM -1-2bar/-15-29psi 24VDC 6724 287794
Let op: Dit product is niet meer verkrijgbaar

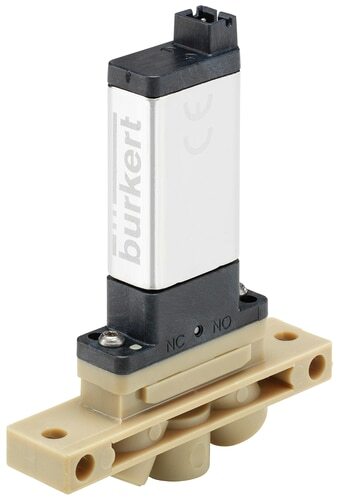

Burkert 3/2-weg magneetventiel (type 6724) met UNF 1/4-28 schroefdraad en een 24 V DC spoel. De klep verbindt een gemeenschappelijke poort met een van de twee andere poorten, afhankelijk van of de spoel bekrachtigd is. De druk kan op alle poorten worden toegepast. De klep werkt direct, dus er is geen differentiële druk nodig. Geschikt voor licht verontreinigde en agressieve media (mediascheiding). Geschikt voor max. mediumtemperaturen van 50 °C (122 °F) en een drukbereik van -1 - 2 bar (-15 - 29 psi). Behuizing van PEEK met FKM afdichting en een opening van 1,2 mm. De Kv-waarde is 0,026 m3/u (0,43 l/min bij dp = 1 bar water).
Let op: DIN-connector niet inbegrepen.
Let op: Dit product is niet meer verkrijgbaar
Beschrijving
Dit is een direct werkend 3/2-weg magneetventiel van Burkert met UNF 1/4-28 schroefdraad en een 24 V DC spoel. De klep heeft een PEEK behuizing met FKM afdichting en een doorlaat van 1,2 mm. De circuitfunctie van het magneetventiel is universeel. De 3-wegklep verbindt een gemeenschappelijke poort met een van de twee andere poorten, afhankelijk van of de spoel bekrachtigd is. In deze versie kan de druk op alle poorten worden toegepast. Omdat hij direct werkt, is er geen drukverschil over de klep nodig om de klep te openen. Geschikt voor een druk van -1 - 2 bar (-15 - 29 psi) en een maximumtemperatuur van 50 °C (122 °F). De klep heeft een Kv-waarde van 0,026 m3/u, wat neerkomt op een debiet van 0 l/min bij een drukverschil van 1 bar (voor water). In imperiale eenheden: Cv = 0, wat 0 GPM @ 1 psi drukdaling betekent. Voor veel toepassingen is het voldoende om een klep te selecteren op basis van de schroefdraadmaat en de doorlaatdiameter. Voor een nauwkeuriger dimensionering gebruikt u de Kv-waarde met onze gebruiksvriendelijke klepdimensioneringscalculator. Dit model is mediagescheiden. Dit betekent dat de werkende delen, zoals de veer, van de media worden gescheiden door een flexibel membraan, waardoor het mogelijk is om licht verontreinigde en agressieve media te gebruiken. Houd er rekening mee dat de interne kleponderdelen, zoals de roestvrijstalen plunjer en veren, ook in contact komen met het medium en chemisch compatibel moeten zijn. Raadpleeg onze chemische bestendigheidstabel om te controleren of de behuizing en afdichtingen compatibel zijn met het medium. De klep heeft een IP10-classificatie als hij goed is aangesloten.
Voordelen:
- Agressieve media zijn mogelijk dankzij het ontwerp met gescheiden media
- Goede bescherming tegen de omgeving dankzij de IP10-classificatie
- Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventielsoorten
- Compact ontwerp met een installatiebreedte van 8,9 mm
Nadelen:
- Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
- De spoel kan heet worden als hij onder spanning staat. Een goed geventileerde omgeving wordt aanbevolen
Serie:
Het Bürkert type 6724 is een magneetventiel dat ontworpen is om te voldoen aan de specifieke vereisten van vloeistofprocessen in diverse toepassingen. Op gebieden zoals medische apparatuur, drukkerijen en pipetteerapparaten moeten magneetventielen klein en licht zijn en geruisloos kunnen schakelen. De fluisterventiel type 6724 is ideaal voor deze toepassingen dankzij het compacte ontwerp, de hoge bestendigheid tegen chemicaliën en het bijna geruisloze schakelen (minder dan 20 dB(A)) met een zeer laag energieverbruik. De klep is zeer veelzijdig dankzij de modulaire structuur en de reeks beschikbare materiaalvarianten. Daarnaast biedt hij een hoge tegendrukdichtheid, uitstekende reinigbaarheid en een werkcyclus van 100%. Dit ventiel wordt aangeboden in twee maten, DN 0,8 mm (voor vacuümdrukken tot 5 bar) en 1,2 mm (voor vacuümdrukken tot 3 bar).
Let op: dit product wordt op bestelling gemaakt en kan helaas niet worden geretourneerd.
