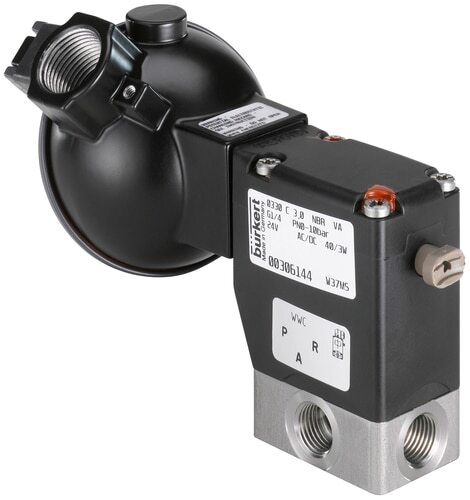

Magneetventiel 3/2-weg NPT 1/4'' NC RVS FKM 0-12bar/174psi 24VAC/DC ATEX 0330 20028785
Burkert 3/2-weg magneetventiel (type 0330) met 1/4 inch NPT schroefdraad en een 24 V AC/DC spoel. De circuitfunctie van het magneetventiel is normaal gesloten (spanning = open). De klep werkt direct, dus er is geen differentiële druk nodig. Geschikt voor licht verontreinigde en agressieve media (mediascheiding). Geschikt voor maximale mediumtemperaturen van 90 °C (194 °F) en een drukbereik van 0 - 12 bar (174 psi). Behuizing van RVS met FKM afdichting en een opening van 2 mm. De Kv-waarde bedraagt 0,11 m3/h (1,83 l/min bij dp=1 bar water). Handmatige override. Dit magneetventiel is ATEX en IECEx en UL-gecertificeerd.
Let op: DIN-connector niet inbegrepen.
- Normale prijs
- €631,61
- Normale prijs
- €521,99
Beschrijving
Dit is een direct werkend 3/2-weg magneetventiel van Burkert met 1/4 inch NPT schroefdraad en een 24 V AC/DC spoel. De klep heeft een roestvrijstalen behuizing met FKM-afdichting en een doorlaat van 2 mm. De circuitfunctie van de magneetklep is normaal gesloten, wat betekent dat de klep opengaat als er spanning op staat. Wanneer de klep gesloten is, staat de uitvoerpoort in verbinding met een derde uitlaatpoort. Omdat hij direct werkt, is er geen drukverschil over de klep nodig om de klep te openen. Geschikt voor een druk van 0 - 12 bar (174 psi) en een maximumtemperatuur van 90 °C (194 °F). De klep heeft een Kv-waarde van 0,11 m3/u, wat neerkomt op een debiet van 2 l/min bij een drukverschil van 1 bar (voor water). In imperiale eenheden: Cv = 0, wat 0 GPM @ 1 psi drukdaling betekent. Voor veel toepassingen is het voldoende om een klep te selecteren op basis van de schroefdraadmaat en de doorlaatdiameter. Voor een nauwkeuriger dimensionering gebruikt u de Kv-waarde met onze gebruiksvriendelijke klepdimensioneringscalculator. Dit model is mediagescheiden. Dit betekent dat de werkende delen, zoals de veer, van de media worden gescheiden door een flexibel membraan, waardoor het mogelijk is om licht verontreinigde en agressieve media te gebruiken. De RVS behuizing is zeer duurzaam, sterk en bestand tegen een breed scala van chemicaliën, met uitzondering van chlorideoplossingen. Houd er rekening mee dat de interne kleponderdelen, zoals de roestvrijstalen plunjer en veren, ook in contact komen met het medium en chemisch compatibel moeten zijn. Raadpleeg onze chemische bestendigheidstabel om te controleren of de behuizing en afdichtingen compatibel zijn met het medium. De handmatige override kan worden gebruikt om het systeem in bedrijf te stellen. Dankzij de ATEX- en IECEx- en UL-certificering is dit magneetventiel geschikt voor explosieve omgevingen. De klep heeft een IP65 rating indien correct aangesloten.
Voordelen:
- ATEX-gecertificeerd
- Agressieve media zijn mogelijk dankzij het ontwerp met gescheiden media
- De handmatige override is ideaal voor inbedrijfstelling en bij stroomuitval
- Goede bescherming tegen de omgeving dankzij de IP65-classificatie
- Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventielsoorten
Nadelen:
- Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
- De spoel kan heet worden als hij onder spanning staat. Een goed geventileerde omgeving wordt aanbevolen
Serie:
Het magneetventiel type 0330 van Bürkert is een direct werkende magneetventiel, wat betekent dat er geen drukverschil nodig is om het ventiel te openen. Dit ontwerp is mediagescheiden, waardoor uw vloeistof volledig wordt geïsoleerd van de werkende onderdelen van de klep. Deze eigenschap maakt de klep een goede oplossing voor agressieve of licht verontreinigde media. De kleppen kunnen worden geleverd met DN 2 tot DN 5 of met een flens. Het drukbereik is afhankelijk van de spanning, maar heeft een maximum van 16 bar. De klep heeft een onderhoudsvrij pivot armatuurontwerp in plaats van de gebruikelijke lineair translerende plunjer. De klep is verkrijgbaar met beschermingsgraad IP65 of IP67. De klep heeft weinig bewegende delen, waardoor hij lang meegaat vanwege de minimale slijtage van de kleponderdelen. De 2/2-weg en 3/2-weg versies zijn ontworpen voor toepassingen zoals mengen, omleiden en universele richting van media. De kleppen zijn verkrijgbaar met verschillende behuizingsmaterialen, zoals messing, RVS, PP of PVDF in combinatie met verschillende afdichtingsmaterialen. Tot slot zijn er opties voor positieterugkoppeling, bi-stabiele, vacuümvarianten en versies met ATEX-explosiegoedkeuring.
Let op: dit product wordt op bestelling gemaakt en kan helaas niet worden geretourneerd.
