Magneetventiel 3/2 NC 20x20 mm SFB Plastic FKM 0-5.5bar/80psi 24VDC 7012 20074713

Dit is een Burkert direct werkend 3/2-weg solenoïdeventiel met 20x20 mm SFB-flens en een 24 V DC spoel. Het ventiel heeft een kunststof behuizing met FKM-afdichting en een opening van 1.6 mm. SFB is een specifiek flensontwerp van Burkert dat compacte montage van meerdere ventielen op een manifold mogelijk maakt. De circuitfunctie van het solenoïdeventiel is normaal gesloten, wat betekent dat het ventiel opent wanneer er spanning wordt toegepast. Wanneer het ventiel gesloten is, verbindt de uitgangspoort zich met een derde uitlaatpoort. Aangezien het direct werkend is, is er geen drukverschil over het ventiel nodig om het ventiel te openen. Geschikt voor een druk van 5.5 en een maximale temperatuur van 100 °C (212 °F). Het ventiel heeft een Kv-waarde van 0.06 m3/h, wat overeenkomt met een debiet van 1 l/min bij een drukverschil van 1 bar (voor water). In imperiale eenheden: Cv = 0.07, wat betekent 0.07 GPM bij een drukval van 1 psi. Voor veel toepassingen is het voldoende om een ventiel te selecteren op basis van de schroefdraadgrootte en de openingdiameter. Voor nauwkeuriger dimensioneren, gebruik de Kv-waarde met onze gebruiksvriendelijke ventieldimensionering calculator. De FKM (fluorrubber of Viton) afdichting heeft uitstekende chemische eigenschappen, is geschikt voor de meeste oliën en oplosmiddelen, maar kan geen heet water of stoom aan. Houd er rekening mee dat de interne ventielonderdelen, zoals de roestvrijstalen plunjer en veren, ook in contact komen met het medium en chemisch compatibel moeten zijn. Raadpleeg onze chemische resistentie tabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifiëren. Het ventiel heeft een IP65-classificatie als het correct is aangesloten.

Voordelen:

• Goede bescherming tegen de omgeving dankzij de IP65-classificatie
• Solenoïdeventielen openen en sluiten zeer snel in vergelijking met veel andere ventieltypes
• SFB-flensontwerp maakt compacte montage van meerdere ventielen op een manifold mogelijk

Nadelen:

• Solenoïdeventielen openen en sluiten zeer snel in vergelijking met veel andere ventieltypes
• SFB-flensontwerp maakt compacte montage van meerdere ventielen op een manifold mogelijk

Serie:

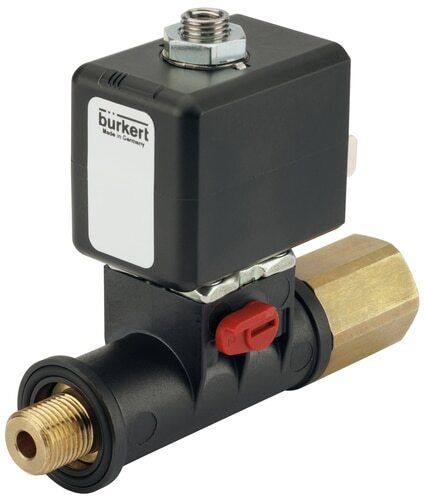

Het Burkert 7012 ventiel is een plunjerventiel dat direct werkt. De stopper en de kerngeleidingsbuis zijn aan elkaar gelast om de drukbestendigheid te verbeteren en lekkage te voorkomen. Het ventiel is verkrijgbaar met verschillende behuizings- en afdichtmaterialen die geschikt zijn voor verschillende toepassingen. Bürkert heeft een speciaal flensvariant genaamd SFB die ruimtebesparende installatie van ventielen op een meervoudige manifold mogelijk maakt. Het ventielassortiment omvat ook explosieveilige versies. Voor een flexibele slangverbinding kunnen gebruikers kiezen voor insteekfittingen. De ideale oplossing voor directe montage op een pneumatische actuator is een banjo fitting met een banjo bout. Er is een optionele handmatige bediening voor snelle opstart en optimale onderhoud. De ventielen voldoen aan de IP65-beschermingseisen met een stekker die voldoet aan de industriestandaardvorm B of DIN EN 17301-803 vorm C. De ventielen zijn goed beschermd tegen stof en waterinfiltratie, geschikt voor zware en uitdagende omgevingen. De stekker biedt ook een veilige en betrouwbare verbinding, zodat het ventiel veilig en efficiënt werkt. Met deze functie kunnen gebruikers gerust zijn dat hun ventielen beschermd zijn en betrouwbaar presteren over een langere periode.

Let op: dit product is op bestelling gemaakt en kan helaas niet worden geretourneerd.
