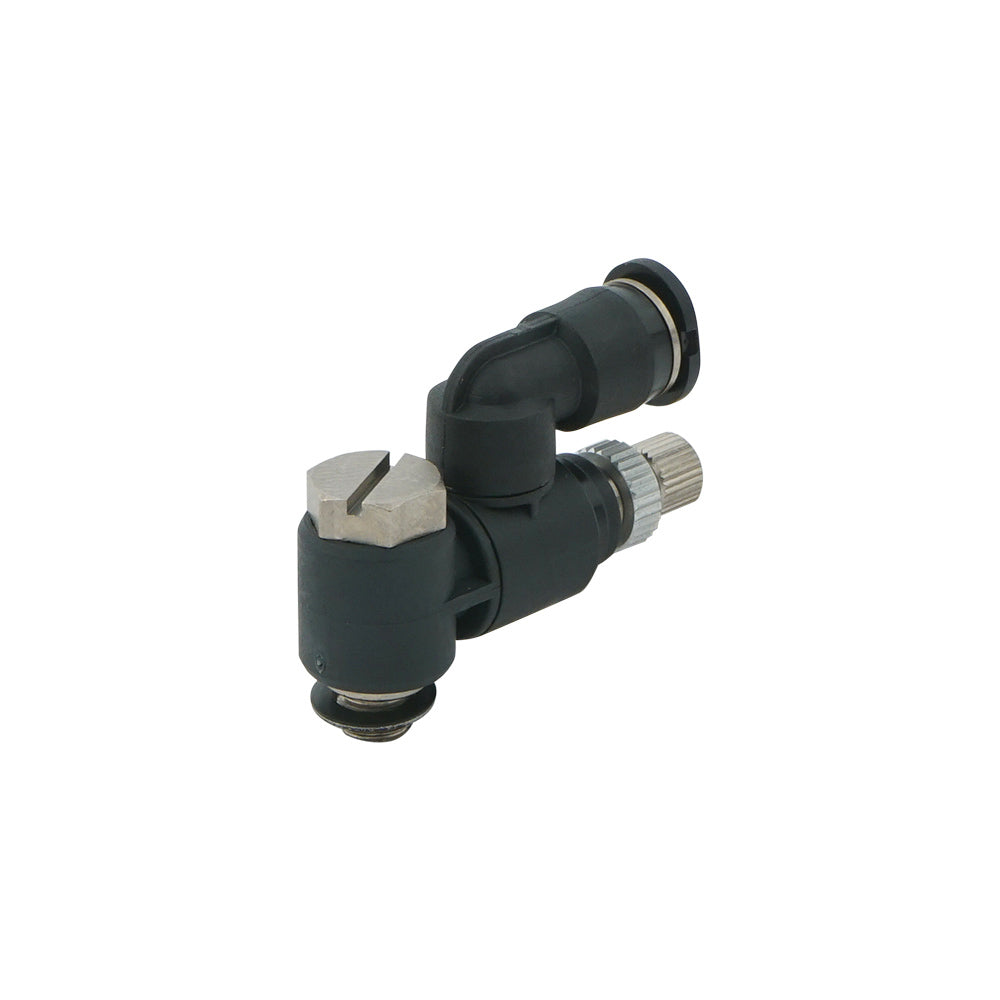

M5 - 4mm Regeling-Uit Universeel Regelventiel

M5 - 4mm Regeling-Uit Universeel Regelventiel
M5 - 4mm Regeling-Uit Universeel Regelventiel
M5 - 4mm Regeling-Uit Universeel Regelventiel
M5 - 4mm Regeling-Uit Universeel Regelventiel
Afbeelding kan iets afwijken
Zie specificaties voor nauwkeurige informatie.
Referentie: JSM4-M5A
Merk: Pisco

Dit is een voor uitgaande lucht universele pneumatische debietregelklep voor in één richting instelbare regeling van de luchtstroom. Het heeft een 4 mm insteek koppeling aan de ene kant en een metrische M5x0.8 poort met mannelijke schroefdraad aan de andere kant. De werkdruk varieert van 1 tot 9 bar. Het heeft een NBR afdichting waardoor het is geschikt voor toepassingen binnen een temperatuurbereik van 0 tot 60 °C. Gebruik de draaibare naald om de grootte van de doorlaat, die het debiet bepaalt, aan te passen en zet deze vast met een borgmoer.

Bekijk alle
Normale prijs
€21.44
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€17.72
excl BTW

Op voorraad +36 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 0 stuks is er een langere levertijd van 36 dagen. Maximaal 1000 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: €4.95
Gratis voor bestellingen > €75.00
Verwachte levering binnen 37 werkdagen

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Dit is een uitgaande universeel pneumatisch debietregelventiel voor eenrichtingsinstelbare regeling van de luchtstroom. Het is een combinatie van een naaldventiel en een terugslagklep. Het naaldventiel zorgt voor een aanpassing van de stroomsnelheid, terwijl de terugslagklep ervoor zorgt dat de luchtstroom slechts in één richting wordt geknepen.

Het heeft een 4 mm insteek koppeling aan de ene kant en een metrische M5x0.8 mannelijke poort met schroefdraad aan de andere kant. De insteekkoppeling zorgt voor een gemakkelijke aansluiting op de slang. Duw de slang in de koppeling waarna deze vastgeklemd wordt door roestvrijstalen klauwen. De stroom wordt gemeten vanaf de poort met mannelijke schroefdraad naar de insteekkoppelingpoort.

De bedrijfsdruk varieert van 1 tot 9 bar. Het heeft een NBR afdichting wat deze koppeling geschikt maakt voor toepassingen binnen een temperatuurbereik van 0 tot 60 °C (niet te gebruiken bij ijsvorming).

Gebruik de roteerbare naald om de doorlaat aan te passen die het debiet bepaalt en bevestig de gewenste stand met een borgmoer. Draai de naald met de klok mee om zo de doorlaat te verkleinen en tegen de klok in om de opening groter te maken. Begin bij het aanpassen van de stroomsnelheid vanuit de volledig gesloten toestand om een plotselinge beweging van een actuator te voorkomen. Draai de naald niet met een te hoog koppel, anders kunnen de stromingseigenschappen veranderen als gevolg van de vervormde klepzitting.

Voordelen:

  • Uitgerust met een borgmoer om de naald op zijn plaats te houden
  • Verstelbaar debiet
  • Uitgerust met eenvoudig aan te sluiten insteekkoppelingen

Nadelen:

  • Niet geschikt voor vacuümtoepassingen
  • Zorgt voor enige luchtlekkage, dus vermijd het te gebruiken voor toepassingen die geen lekkage mogen hebben

JSM serie

De JSM - serie bestaat uit stroomregelkleppen voor luchtstroomregeling in één richting. De grootte van de insteekkoppeling is 4 mm en de poorten met schroefdraad zijn M5x0.8. Afhankelijk van toepassings eisen kan de stroming in beide richtingen worden geregeld. Deze serie bestaat uit een standaard type dat geschikt is voor een werkdrukbereik van 1 tot 9 bar en een openingsdruk van 0.5 bar. Ook zijn er modellen verkrijgbaar met een lagere openingsdruk, geschikt voor een bedrijfsdrukbereik van 0.5 tot 5 bar en een openingsdruk voor terugslagkleppen van 0.2 bar. Ze zijn geschikt voor een bedrijfstemperatuurbereik van 0 tot 60 °C (niet geschikt bij ijsvorming).
