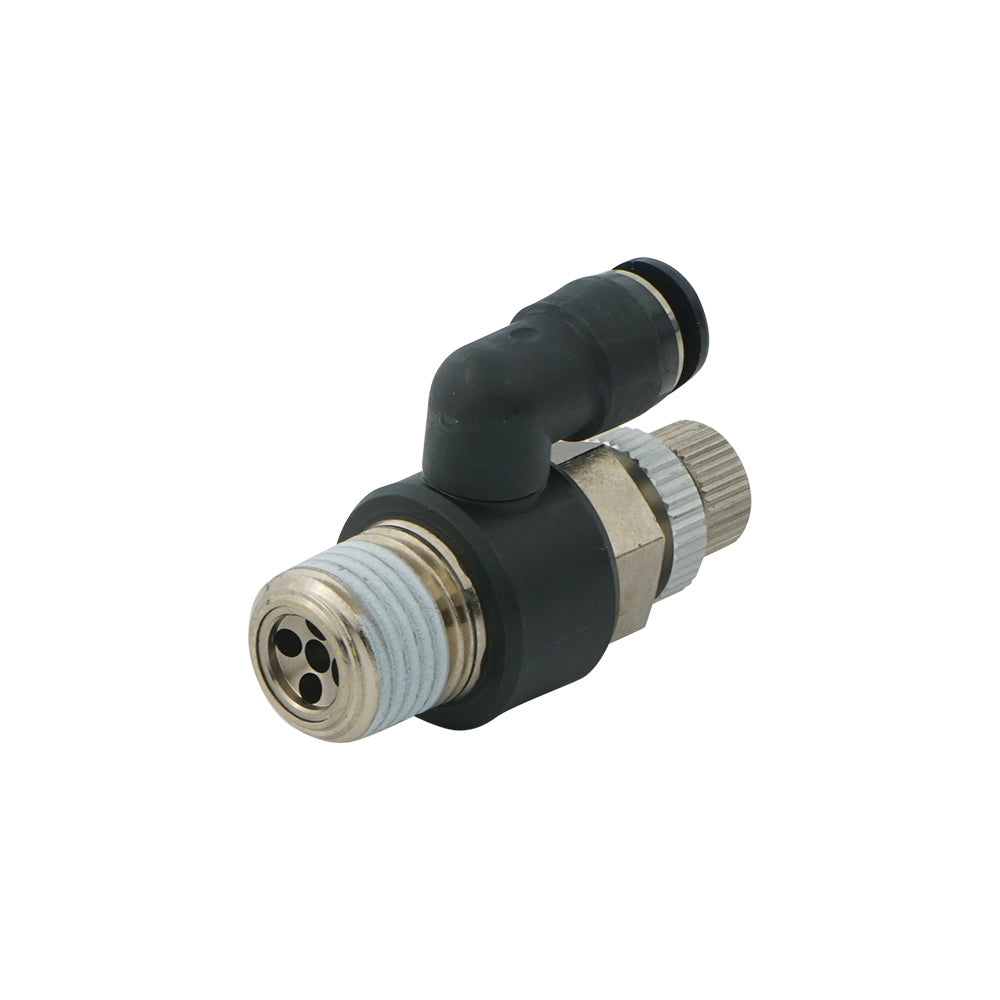

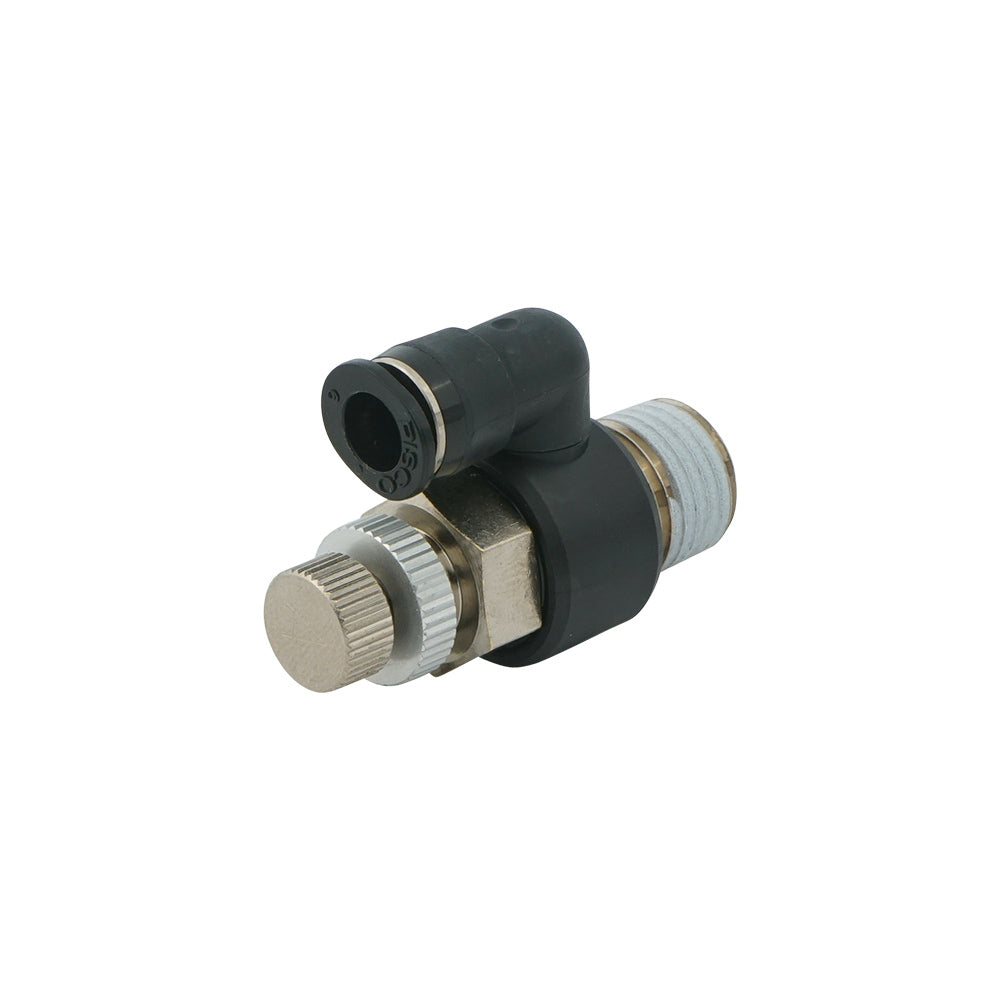

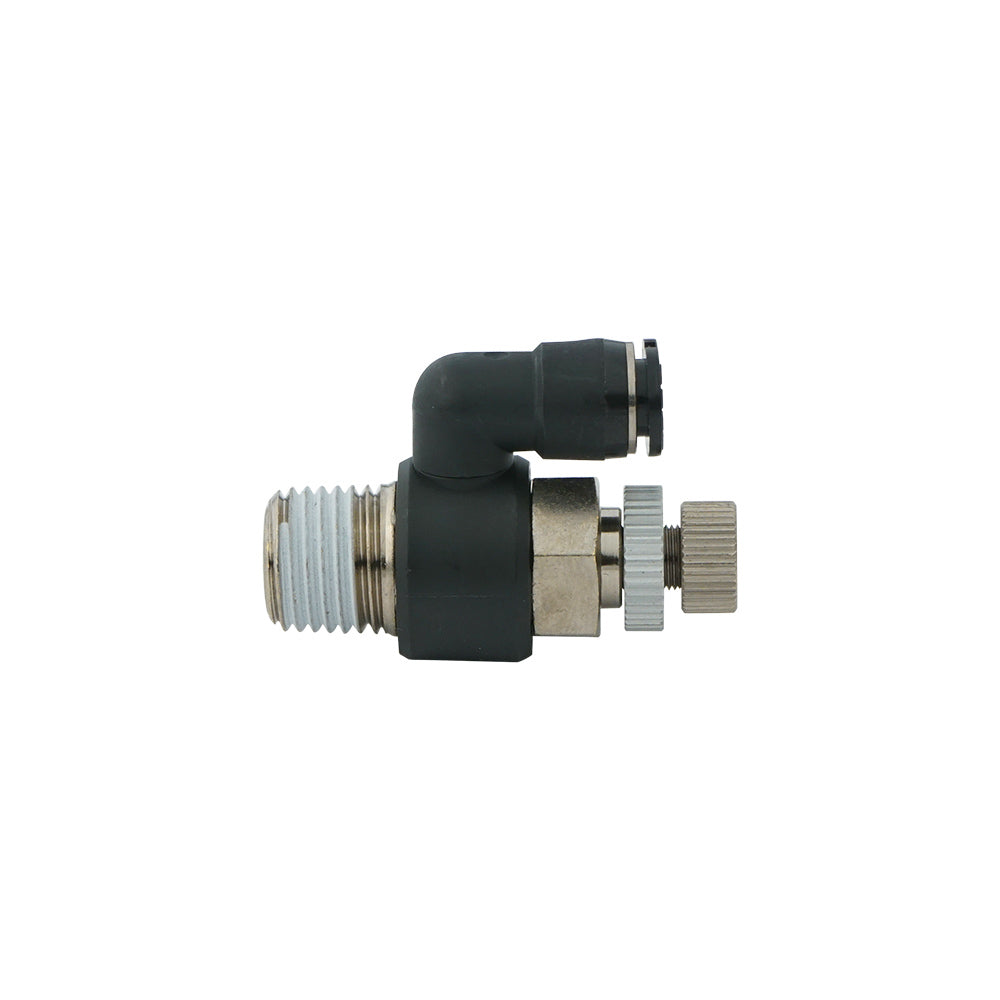

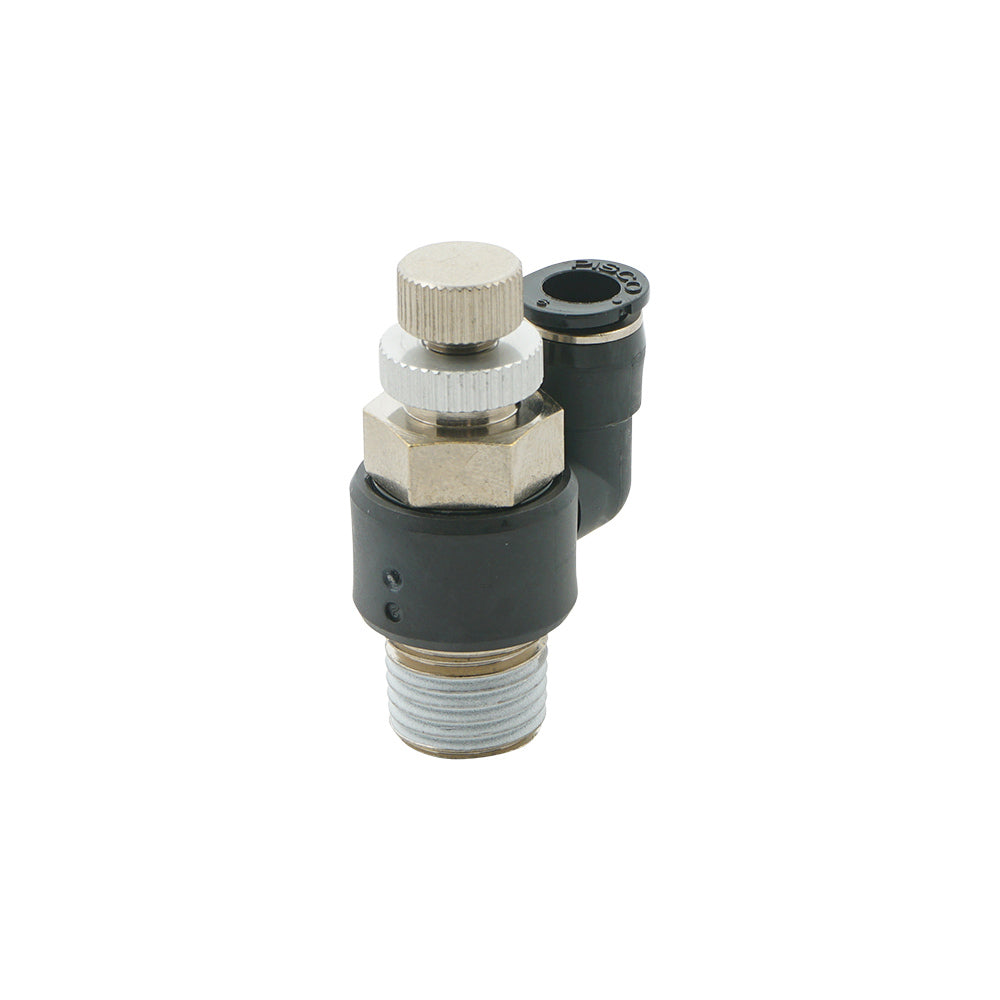

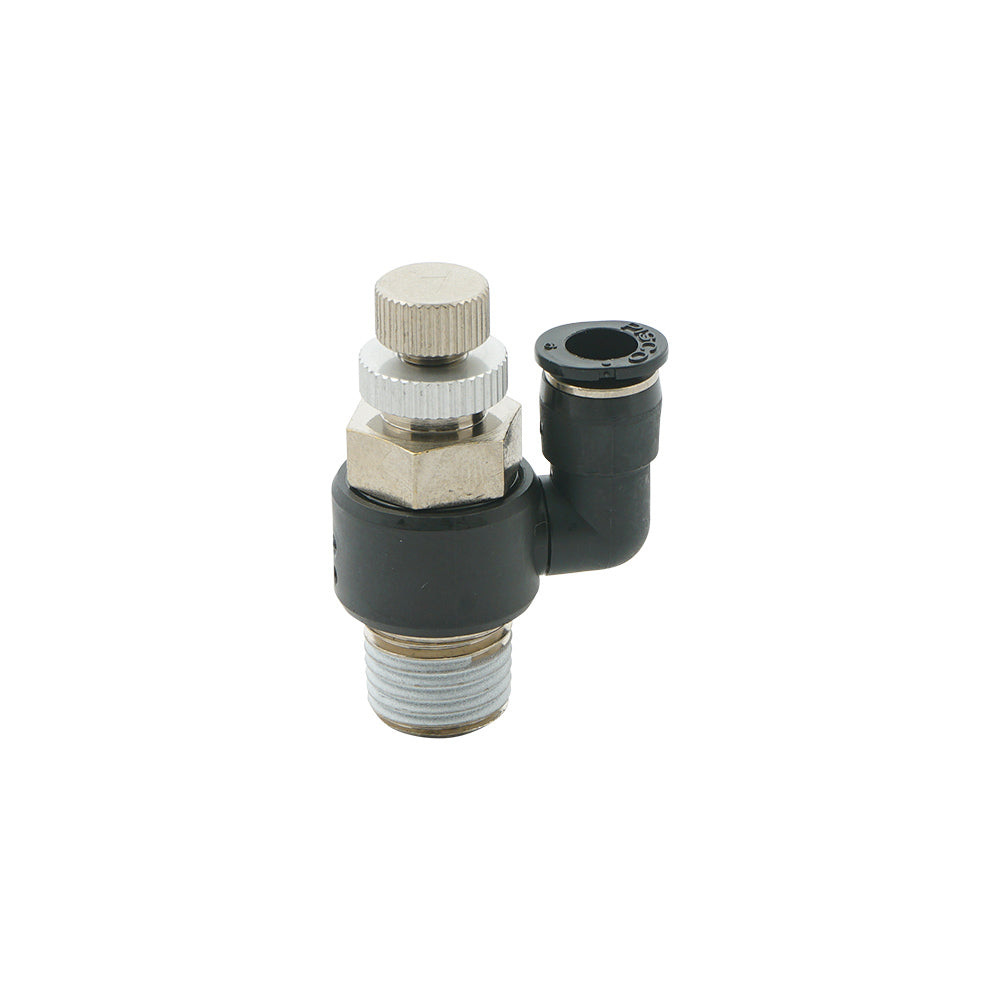

M5 - 4mm Regeling-Uit Draaibaar Regelventiel

Dit is een uitgaande draaibaar pneumatisch debietregelventiel voor eenrichtingsinstelbare regeling van de luchtstroom. Het is een combinatie van een naaldventiel en een terugslagklep. Het naaldventiel zorgt voor een aanpassing van de stroomsnelheid, terwijl de terugslagklep ervoor zorgt dat de luchtstroom slechts in een richting wordt geknepen.

Het heeft een draaibare 4 mm insteek koppeling aan de ene kant en een metrische M5x0.8 poort met mannelijke schroefdraad aan de andere kant. De insteekkoppeling zorgt voor een gemakkelijke aansluiting op de slang. Duw de slang in de koppeling waarna deze vastgeklemd wordt door roestvrijstalen klauwen. De stroom wordt gemeten vanaf de poort met mannelijke schroefdraad naar de insteekkoppelingpoort.

De bedrijfsdruk varieert van 1 tot 9 bar. Het heeft een NBR afdichting wat deze koppeling geschikt maakt voor toepassingen binnen een temperatuurbereik van 0 tot 60 °C (niet te gebruiken bij ijsvorming).

Gebruik de roteerbare naald om de doorlaat aan te passen die het debiet bepaalt en bevestig de gewenste stand met een borgmoer. Draai de naald met de klok mee om zo de doorlaat te verkleinen en tegen de klok in om de opening groter te maken. Begin bij het aanpassen van de stroomsnelheid vanuit de volledig gesloten toestand om een plotselinge beweging van een actuator te voorkomen. Draai de naald niet met een te hoog koppel, anders kunnen de stromingseigenschappen veranderen als gevolg van de vervormde klepzitting.

Voordelen:

• Uitgerust met een borgmoer om de naald op zijn plaats te houden
• Verstelbaar debiet
• Ideaal voor dubbelwerkende cilinders
• Uitgerust met eenvoudig aan te sluiten insteekkoppelingen

Nadelen:

• Niet geschikt voor vacuümtoepassingen
• Zorgt voor enige luchtlekkage, dus vermijd het te gebruiken voor toepassingen die geen lekkage mogen hebben

JSS serie

De JSS - serie bestaat uit draaibare stroomregelkleppen luchtstroomregeling in een richting. Afhankelijk van toepassings eisen kan de stroming in beide richtingen worden geregeld. De afmetingen van de insteek aansluitingen varieren van 3 tot 12 mm en van 1/8 tot 3/8 inch en de poorten met schroefdraad varieren van M3x0.5 tot M5x0.8 en van R1/8 tot R1/2 inch. Deze serie bestaat uit een standaard type dat geschikt is voor een werkdrukbereik van 1 tot 9 bar en een openingsdruk van 0.5 bar. Ook zijn er modellen verkrijgbaar met een lagere openingsdruk, geschikt voor een bedrijfsdrukbereik van 0.5 tot 5 bar en een openingsdruk voor terugslagkleppen van 0.2 bar. Ze zijn geschikt voor een bedrijfstemperatuurbereik van 0 tot 60 °C (niet geschikt bij ijsvorming).
