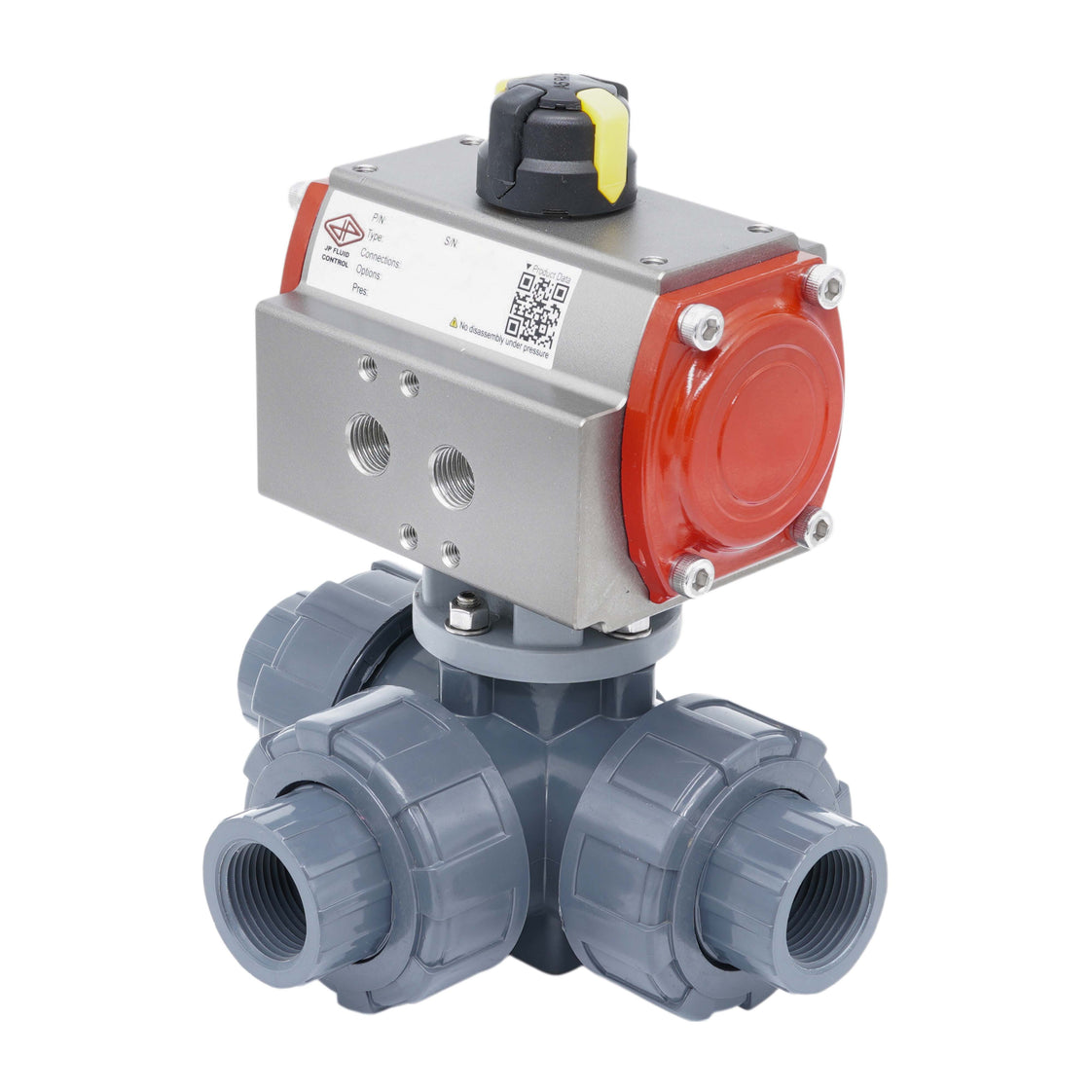

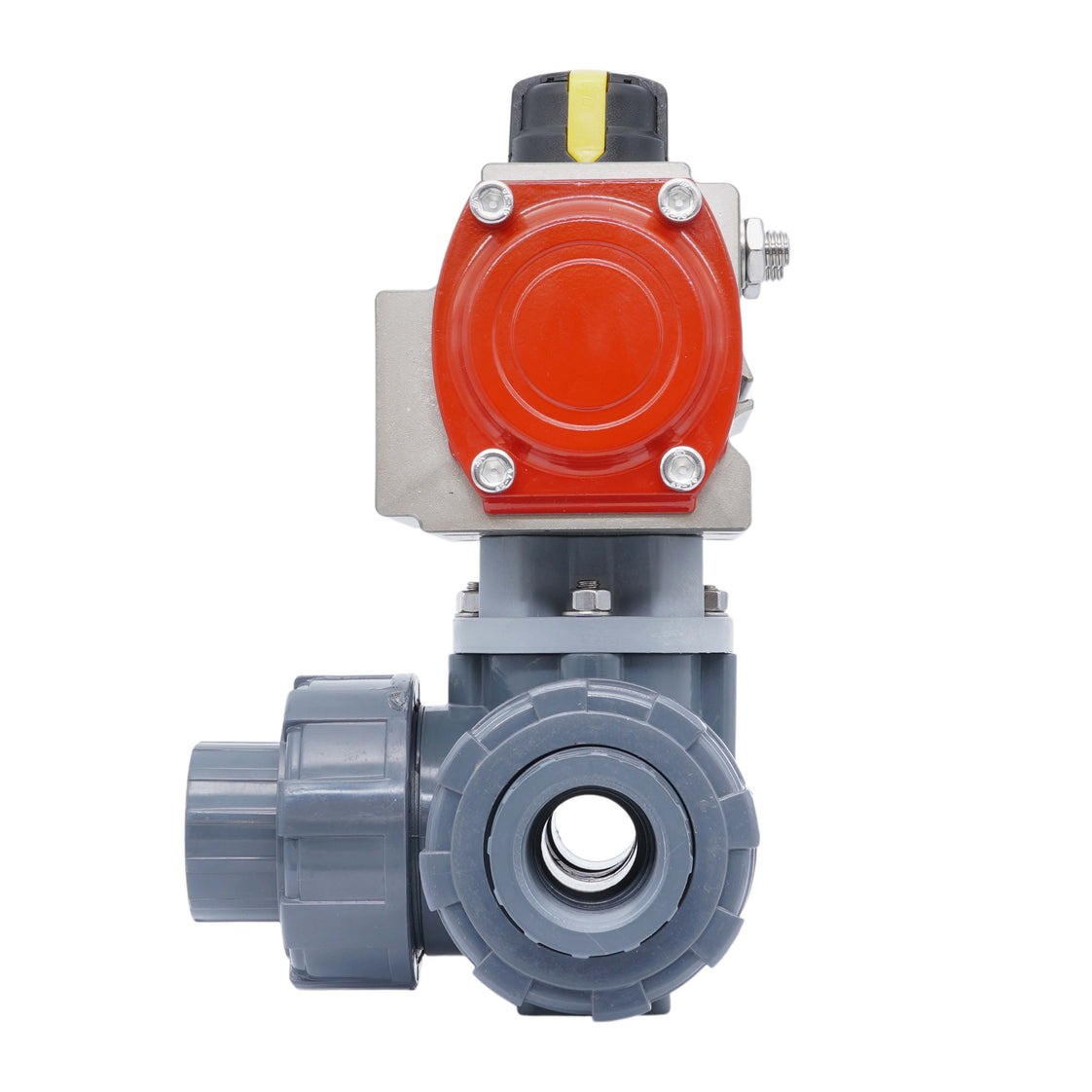

75mm Lijmmof 3-Weg PVC Pneumatische Kogelkraan T-Boring Veeropen

Deze 3-weg kogelkraan is pneumatisch bediend en heeft een boormaat van 50 mm. De kraan heeft 75 mm lijmmofaansluitingen met een true union bouwvorm. De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan is zeer geschikt voor verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). Bovendien zijn het PVC-U-lichaam en de PTFE/EPDM-afdichtingen geschikt voor zoutoplossingen, verdunde zuren en basen, en polaire oplosmiddelen zoals alcoholen. Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen raadpleeg de chemische bestendigheidstabel voor specifieke media. De kraan kan een maximale druk van 10 bar bij 20°C (145 psi bij 68°F) aan. De kraan kan worden gebruikt in een temperatuurbereik van 0 tot 60°C (32 tot 140°F). De kraan heeft een Kv-waarde van 80 m³/h bij een differentiaaldruk van 1 bar (Cv = 92,48 gpm). De Kv-waarde geeft de doorstroomsnelheid van water in m³/h aan bij een drukverlies van één bar.

De actuator heeft een robuust, veeropen tandheugelmechanisme met een 35 micron hard-geanodiseerde aluminium behuizing. Het pneumatische invoerbereik is van 3 tot 8 bar (43 tot 116 psi). Daarnaast beschikt het over een Namur 1/4 inch interface voor magneetventielen en een 80 x 30 mm interface voor VDI/VDE 3845 eindschakelaarboxen. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KJT), actuator (V3JMC/PR04B) en montagemateriaal.

Voordelen:

• Directe montage van 1/4 Namur magneetventiel mogelijk
• Duidelijke mechanische indicator bovenop toont de kraan­positie
• Snel openen/sluiten
• Enkelvoudig werkend bespaart perslucht en de kraan keert terug naar de beginpositie bij lucht- of stroomuitval
• Kan worden uitgerust met een eindschakelaarbox (VDI/VDE 3845 80 x 30 mm)
• Lagere initiële investeringskosten dan een elektrische versie

Nadelen:

• Enkelvoudig werkend geeft minder controle dan dubbelwerkend actuatoren

Boring en schakelfunctie

De kogel heeft een T-poort. Door de kogel 90 graden te draaien kunt u tussen twee circuits schakelen of alle drie leidingen verbinden.

Schematische tekening van de schakelfunctie van T-boring kranen

Tameson 3-weg PVC kogelkranen

De serie omvat betrouwbare 3-weg kogelkranen met een L-poort of T-poort. De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan is ontworpen voor verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen raadpleeg de chemische bestendigheidstabel voor specifieke media. De kraan kan een maximale druk van 10 bar bij 20°C (145 psi bij 68°F) aan. Geschikt voor temperaturen tussen 0 en 60°C (32°F en 140°F). De kogelkranen hebben een ISO 5211 topflens (van F03 tot max. F07) wat de montage van een actuator mogelijk maakt.

JP Fluid Control pneumatische actuatoren

JP Fluid Control tandheugelpneumatische actuatoren zijn ontworpen om kwartslag­ventielen zoals vlinderkleppen en kogelkranen te bedienen, en bieden zowel aan/uit- als regelcapaciteit. Met een duurzame geanodiseerde aluminium behuizing leveren deze actuatoren een koppel tot 900 Nm (664 ft-lbf) met een constant koppelkarakteristiek over het zwenkbereik. Ontworpen voor precisie en lange levensduur, hebben ze een levensduur van 500.000 cycli, wat zorgt voor betrouwbare en veilige kraanregeling. Na assemblage wordt elke actuator rigoureus getest op een volledig geautomatiseerde testbank, waardoor ze geschikt zijn voor een breed scala aan industriële toepassingen.
