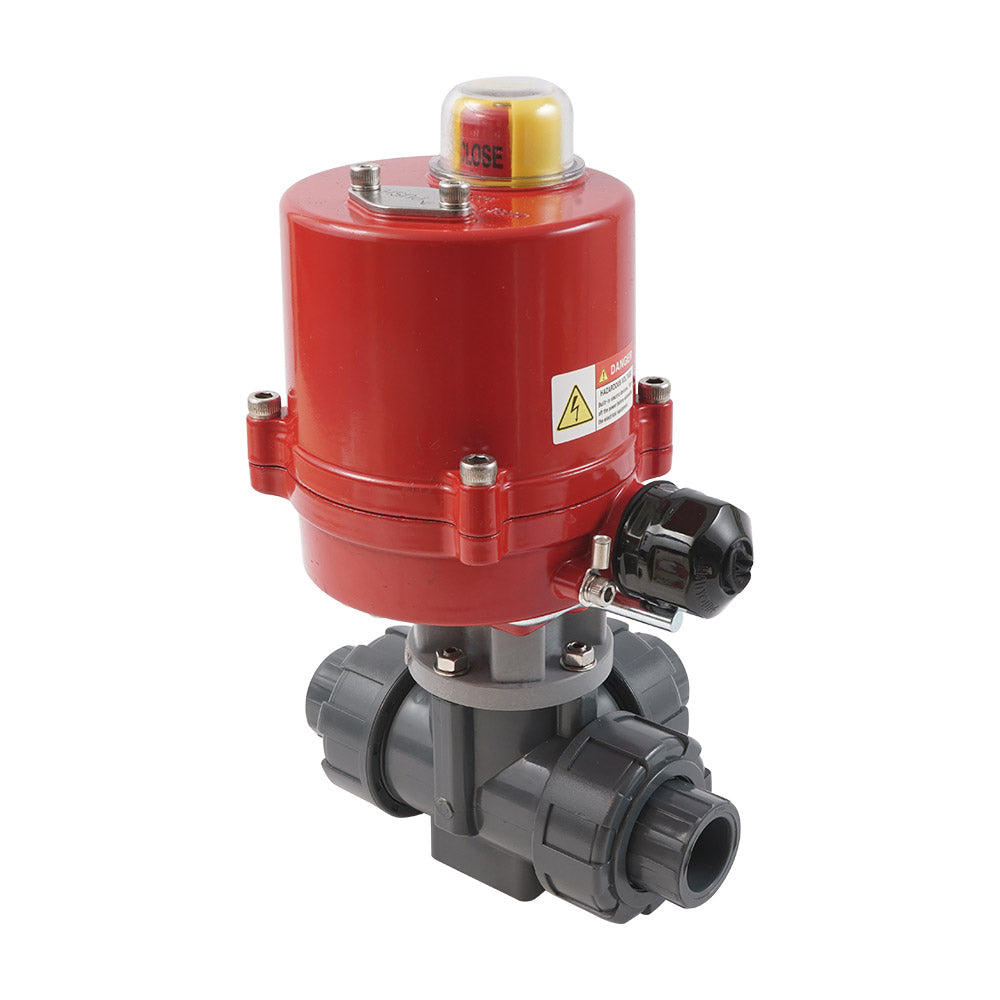

63mm Lijmmof 3-Weg PVC Elektrische Kogelkraan L-Boring 24 V AC/DC PTFE/EPDM

Deze robuuste en energiezuinige 3-weg (L-boring) elektrische PVC-kogelkraan van Tameson kan worden gebruikt voor doorstroomregeling met verontreinigd water of corrosieve media, zoals chloride-oplossingen (zeewater of zwembaden). De kraan heeft 63 mm lijmmofaansluitingen met een true union-bouwvorm. De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan heeft een boring van 38 mm, met een Kv-waarde van 42 m³/h (Cv = 48,55 gpm). Kv drukt de doorstroomsnelheid van water uit in m³/h bij een drukverlies van één bar. De kraan kan een druk aan van maximaal 10 bar bij 20°C (145 psi bij 68°F). Hij is geschikt voor temperaturen van 0 tot 60°C (32 tot 140°F).

De actuator is geschikt voor zowel 24 volt DC (gelijkstroom) als 24 volt AC 50/60Hz (wisselstroom). Met schakelaars op de printplaat kan de actuator worden ingesteld op AC of DC. De standaardinstelling is gelijkstroom (DC). De actuator heeft een robuuste aluminium behuizing (IP67, mits een geschikte kabel is aangesloten) en levert maximaal 40 Nm koppel. De kraan roteert van 0 tot 90 graden in 8 seconden. De actuator is uitgerust met twee extra eindschakelaars voor positieterugkoppeling. De eindschakelaars bevinden zich op 0 en 90 graden. Indien nodig kan de hoekpositie van de schakelaars door de gebruiker worden aangepast. Een mechanische positie-indicator aan de bovenkant van de actuator toont de kraanpositie. De actuator is uitgerust met een handmatige override. Geleverd in losse onderdelen, inclusief kogelkraan (V3KKQ), actuator (AG-040-B) en montagemateriaal.

Voordelen:

• Schakelingstijd slechts 8 seconden
• Stevige IP67-actuatorbehuizing
• Zowel 24V AC als DC mogelijk (instelbaar via schakelaar)
• Twee extra eindschakelaars voor positieterugkoppeling
• Handmatige overridebediening
• Duidelijke visuele positie-indicator

Boring en schakelingsfunctie

De kogel heeft een L-poort. Door de kogel 90 graden te draaien, kunt u wisselen tussen twee circuits.

Schematische tekening van de schakelingsfunctie van L-boring kranen

Elektrisch aansluitschema

De actuator werkt met 24 volt DC en 24 volt AC (50/60Hz). Op de PCB bevinden zich twee kleine schakelaars om de actuator in te stellen op AC of DC. De standaardinstelling is DC. De actuator trekt nominaal 0,2A en 1,2A bij maximaal koppel. De actuator heeft 3-puntsregeling. Aansluitklemmen 1 en 2 zijn permanent verbonden met de voedingsbron. Aansluitklemmen 3 en 4 zijn voor de stuursignalen. Door een van deze stuurdraden aan te sluiten, sluit of opent de kraan. Verbind aansluitklemmen 3 en 4 nooit tegelijkertijd om kortsluiting en schade te voorkomen. De actuator heeft twee interne eindschakelaars die de motorstroom uitschakelen op de eindposities (0° en 90°), zodat er geen energie wordt verbruikt wanneer de kraan volledig open of volledig gesloten is. Deze schakelaars zijn fabrieksingesteld en niet door de gebruiker verstelbaar. Daarnaast zijn er twee hulpschakelaars voor externe positieterugkoppeling (bijv. naar een PLC of controlelamp). De hoekpositie van de hulpschakelaars kan door de gebruiker worden aangepast - de motorstopschakelaars niet. Sluit altijd de aarde aan en gebruik de leidingen niet als aarding.

Elektrisch aansluitschema van de AG-040-B-actuator. Voordat u wisselstroom gebruikt, moeten eerst de schakelaars op de PCB worden ingesteld.

Montage

Zorg ervoor dat de positie van de kogel en de actuator correct zijn ingesteld voordat u begint met de montage. De actuator is voorzien van twee adapters om de actuator aan de klapasschacht te bevestigen. Bevestig de actuator aan de kraan met de meegeleverde bouten. Er mag geen speling zijn tussen beide flenzen. Gebruik ons assortiment fittingen om de kraan op uw bestaande leidingwerk aan te sluiten.

Opmerking: Dit product wordt geleverd in afzonderlijke onderdelen, maar met het vereiste montagemateriaal.
