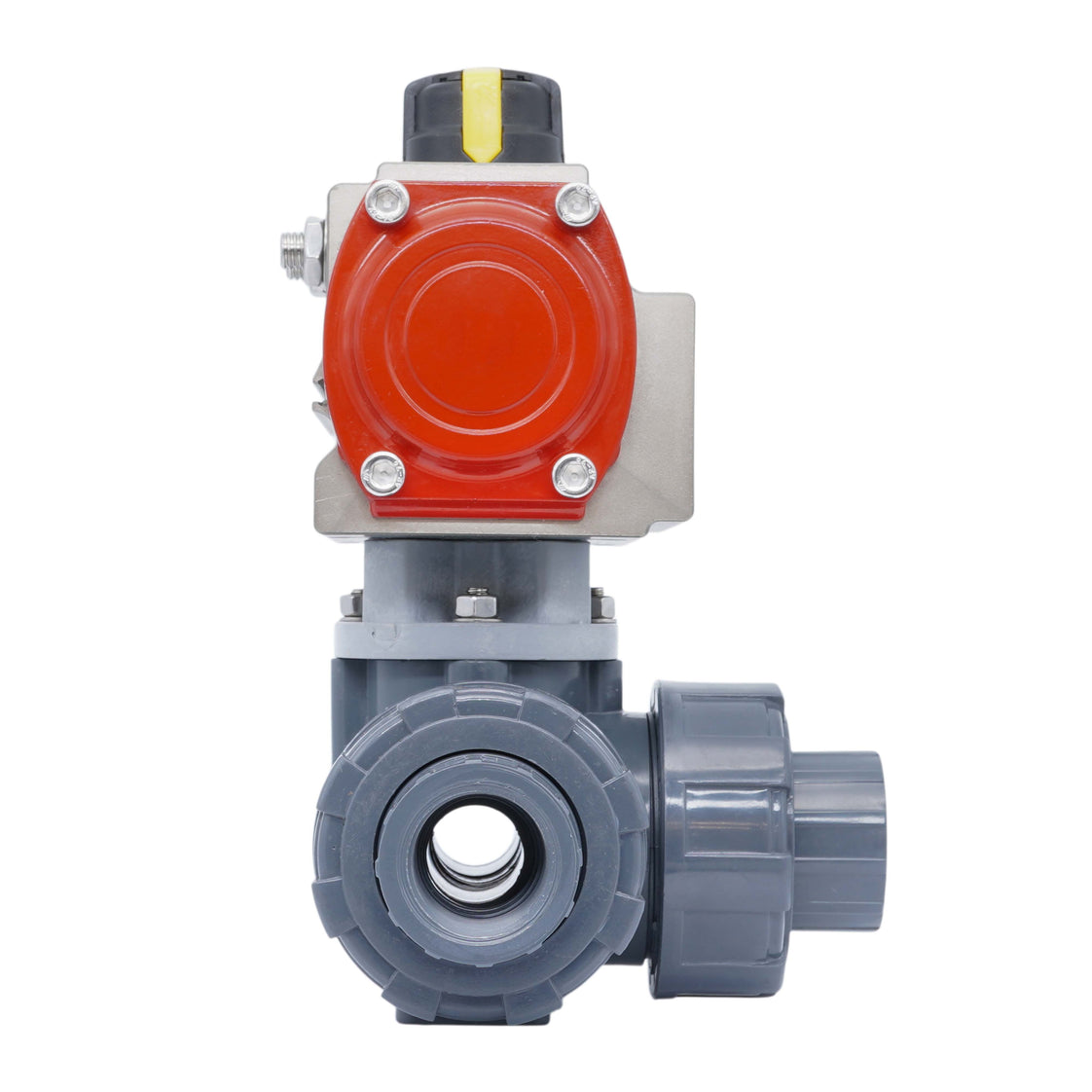

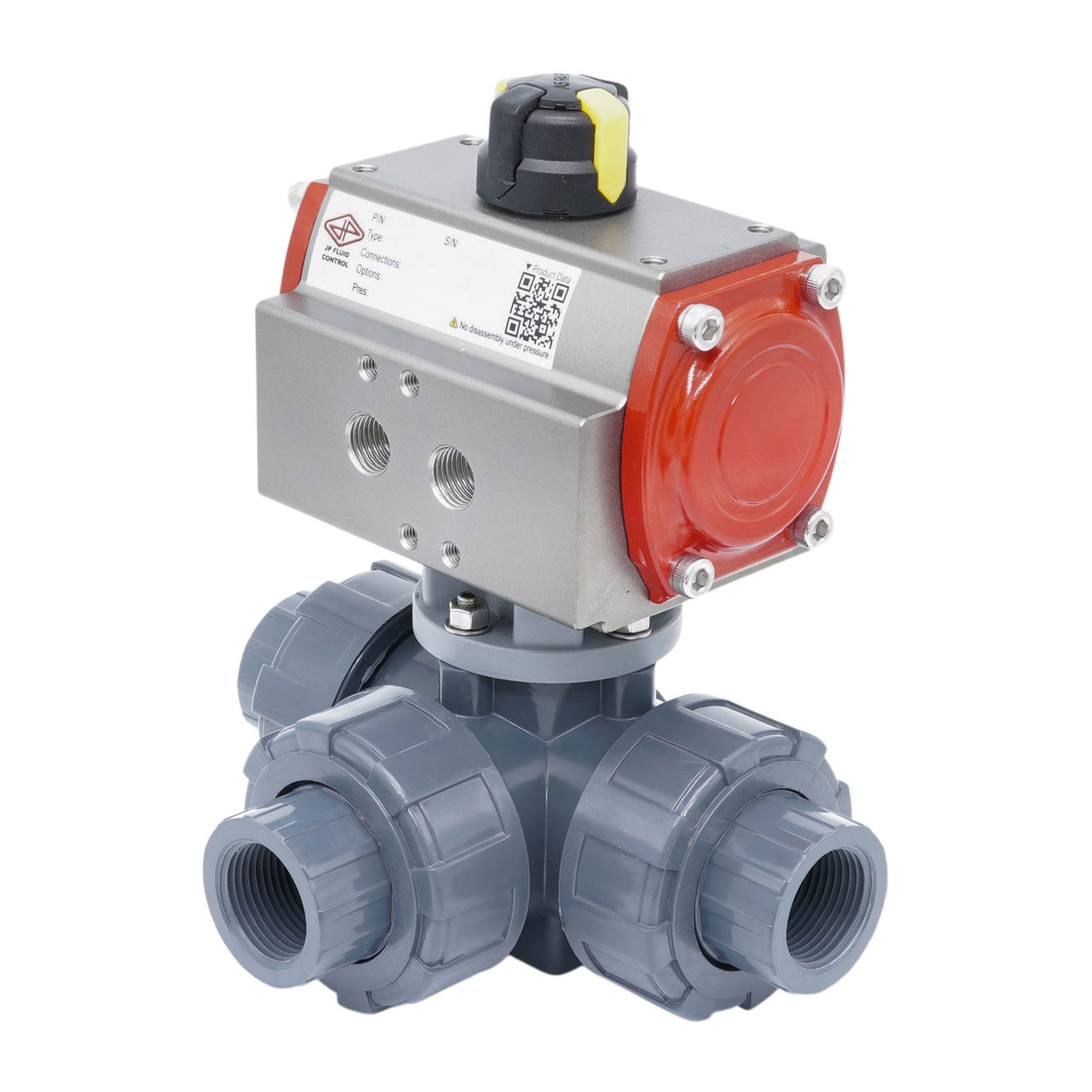

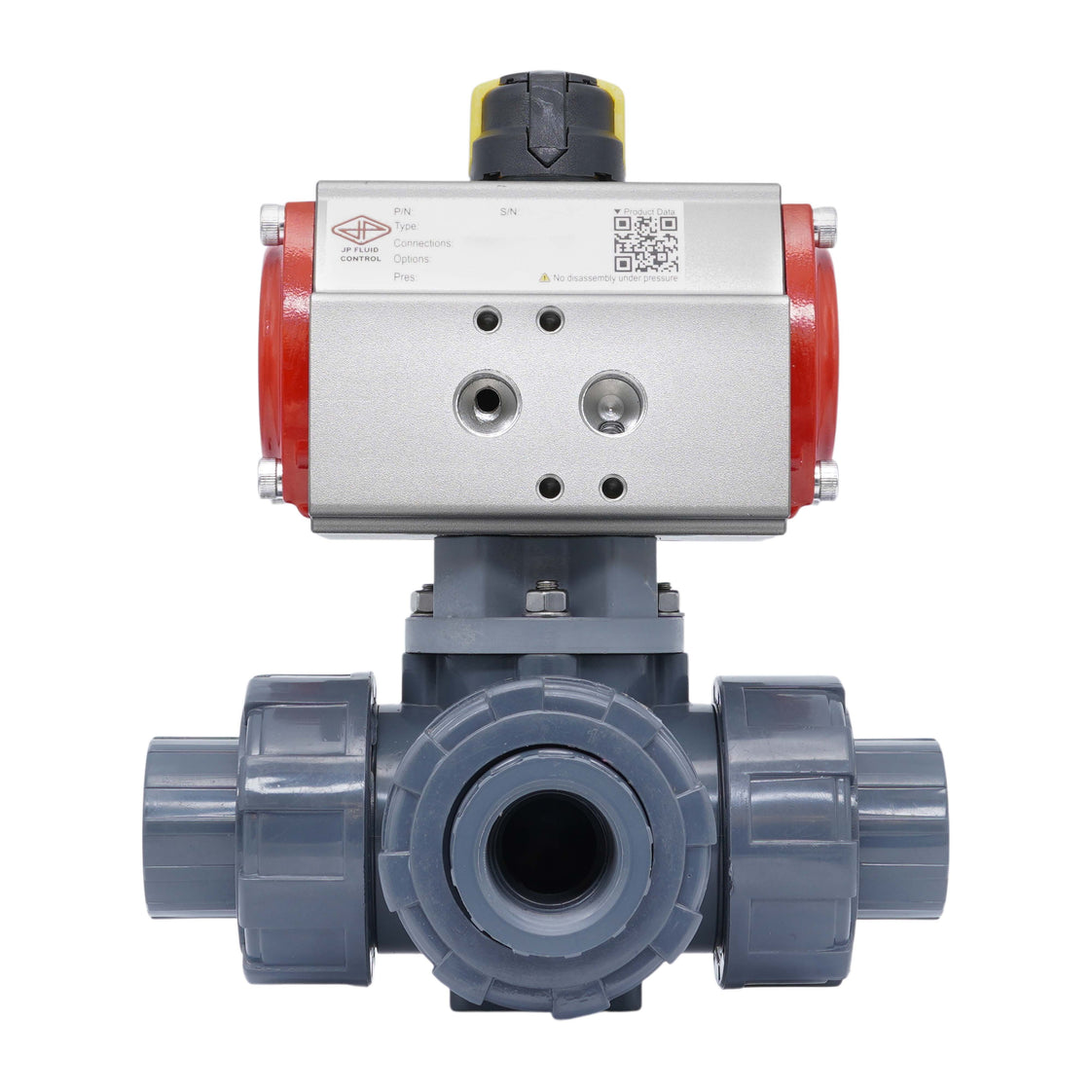

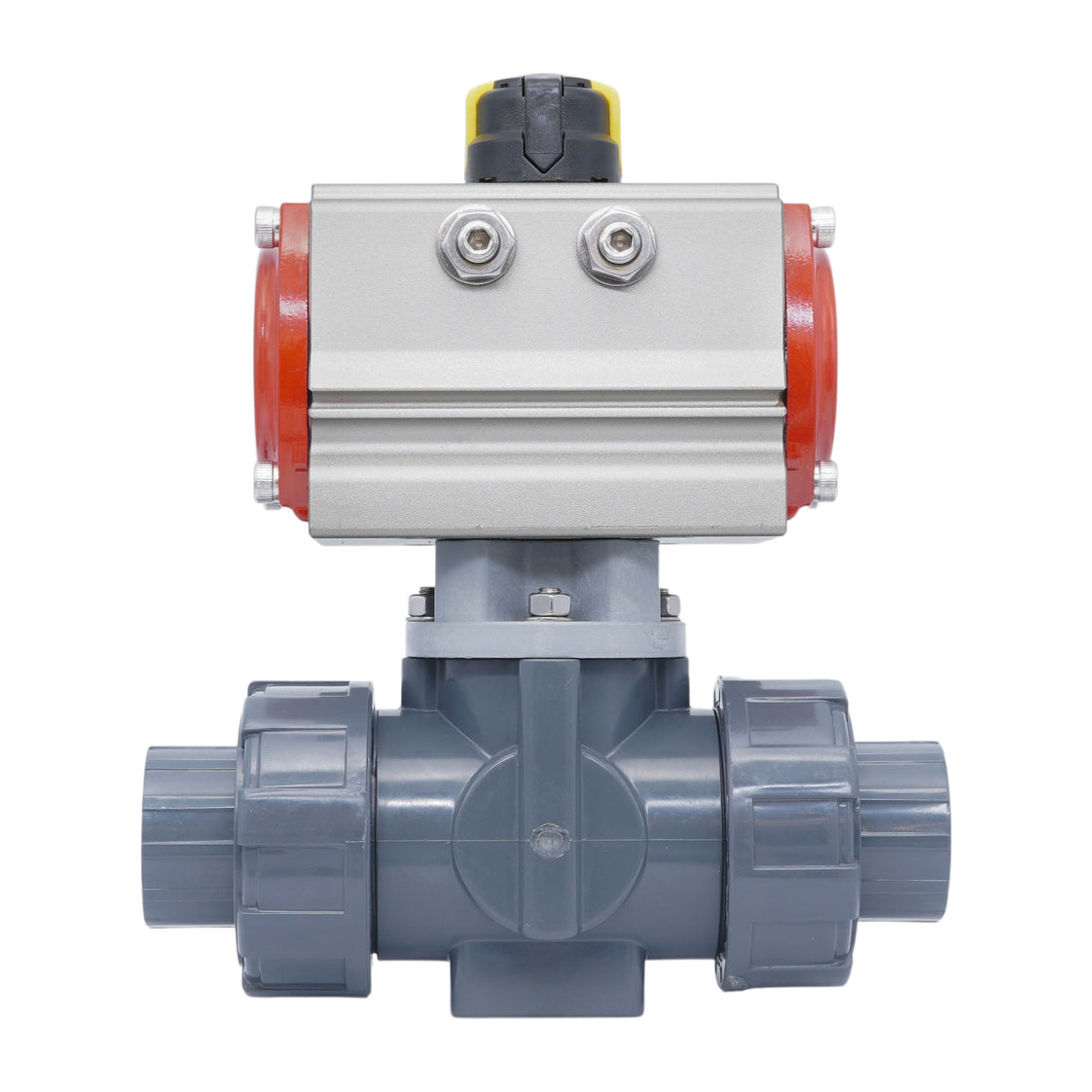

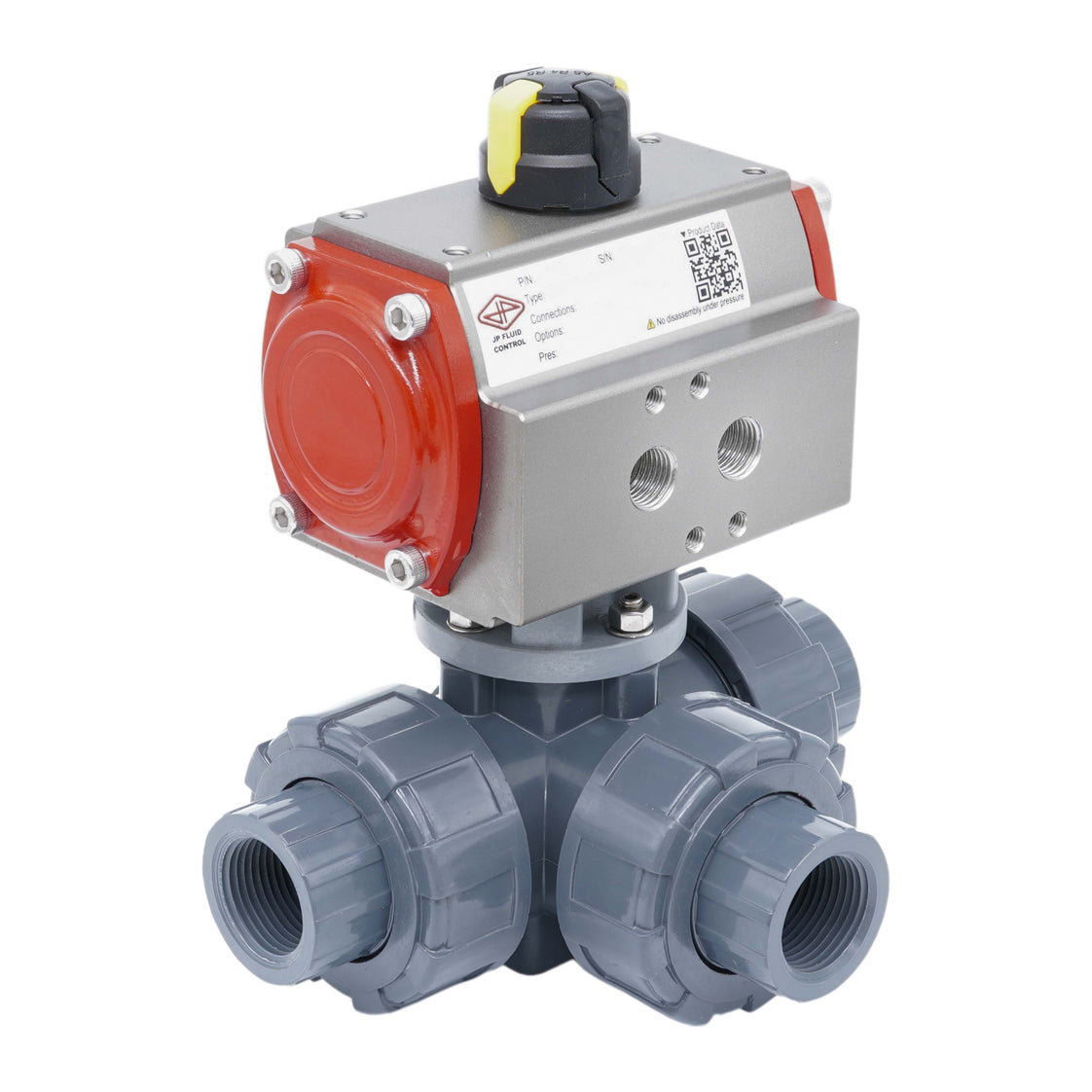

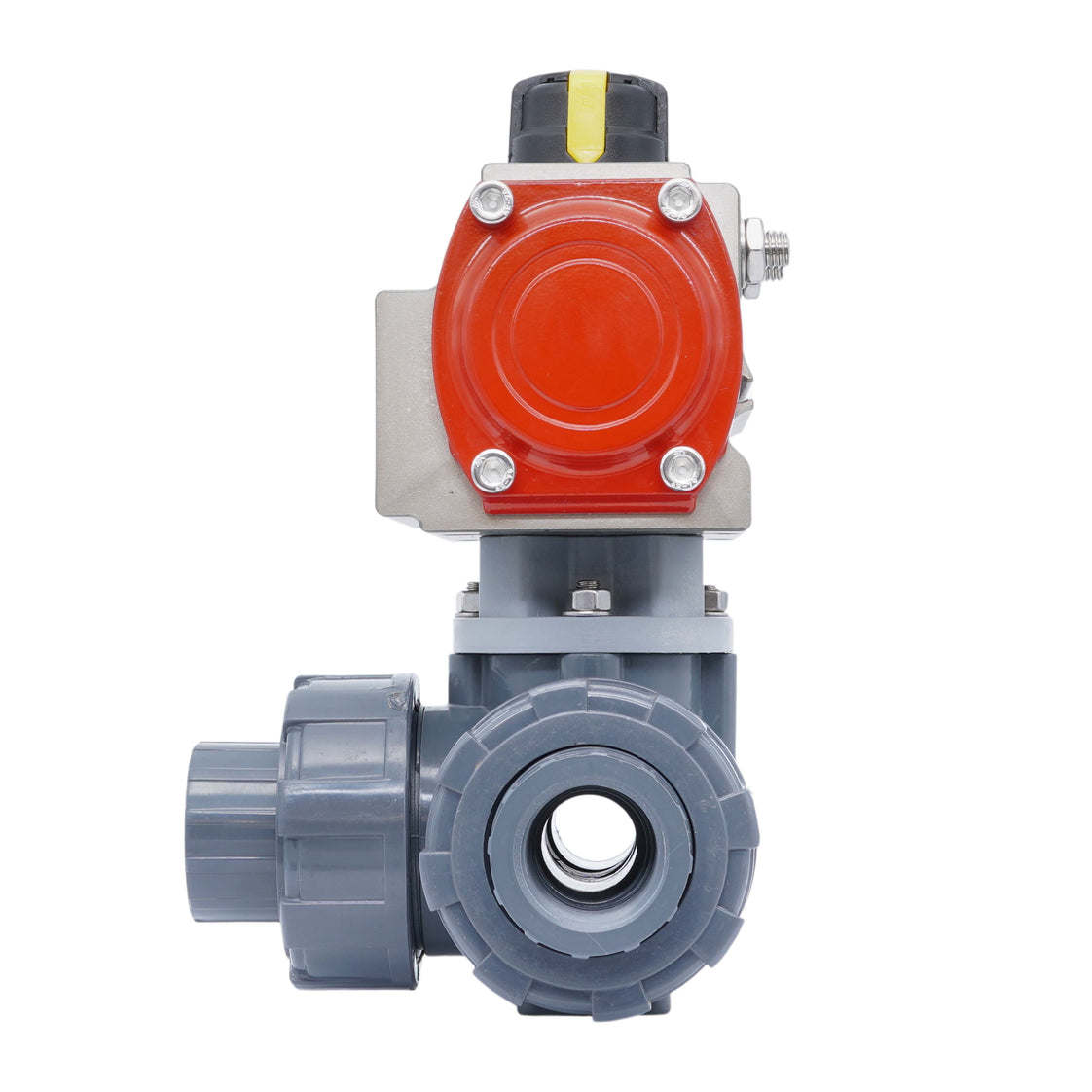

Lijmmof 50mm L-boring 3-Weg Kogelkraan PVC Dubbelwerkend
Deze 3-weg kogelkraan is pneumatisch bediend en heeft een boring van 38 mm. De klep heeft 50 mm lijmmof poorten met een dubbele wartel ontwerp. De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De klep is zeer geschikt voor verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). Bovendien zijn de PVC-U behuizing en PTFE/EPDM afdichtingen geschikt voor zoutoplossingen, verdunde zuren en basen, en polaire oplosmiddelen zoals alcoholen. Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen - raadpleeg de chemische bestendigheidstabel voor specifieke media. De klep kan een maximale druk van 10 bar bij 20°C (145 psi bij 68°F) aan. De klep kan worden gebruikt binnen een temperatuurbereik van 0 tot 60°C (32 tot 140°F). De klep heeft een Kv-waarde van 42 m3/h bij een verschildruk van 1 bar (Cv = 48.55 gpm). De Kv-waarde drukt het debiet van water uit in m3/h bij een drukval van één bar.
De actuator is voorzien van een robuust, dubbelwerkend tandheugelmechanisme met een 35 micron hard-geanodiseerde aluminium behuizing. Het pneumatische ingangsbereik is van 3 tot 8 bar (43 tot 116 psi). Bovendien heeft het een Namur 1/4 inch interface voor magneetventielen en een 80 x 30 mm interface voor VDI/VDE 3845 eindschakelaar boxes. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KKQ), pneumatische actuator (V3JKQ/PR04D), en montageaccessoires.- Normale prijs
- €470,35
- Normale prijs
- €388,72
Beschrijving
Deze 3-weg kogelkraan is pneumatisch bediend en heeft een boring van 38 mm. De klep heeft 50 mm lijmmof poorten met een dubbele wartel ontwerp. De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De klep is zeer geschikt voor verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen - raadpleeg de chemische bestendigheidstabel voor specifieke media. De klep kan een maximale druk van 10 bar bij 20°C (145 psi bij 68°F) aan. De klep kan worden gebruikt binnen een temperatuurbereik van 0 tot 60°C (32 tot 140°F). De klep heeft een Kv-waarde van 42 m3/h bij een verschildruk van 1 bar (Cv = 48.55 gpm). De Kv-waarde drukt het debiet van water uit in m3/h bij een drukval van één bar.
De actuator is voorzien van een robuust, dubbelwerkend tandheugelmechanisme met een 35 micron hard-geanodiseerde aluminium behuizing. Het pneumatische ingangsbereik is van 3 tot 8 bar (43 tot 116 psi). Bovendien heeft het een Namur 1/4 inch interface voor magneetventielen en een 80 x 30 mm interface voor VDI/VDE 3845 eindschakelaar boxes. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KKQ), pneumatische actuator (V3JKQ/PR04D), en montageaccessoires.
Voordelen:
- Directe montage van 1/4 Namur magneetventiel mogelijk
- Duidelijke mechanische indicator aan de bovenzijde toont de kleppositie
- Snelle opening/sluiting
- Dubbelwerkend zorgt voor meer controle dan enkelwerkende actuatoren
- Kan worden uitgerust met een eindschakelaar box (VDI/VDE 3845 80 x 30 mm)
- Lagere initiële investeringskosten dan een elektrische versie
Nadelen:
- Dubbelwerkend verbruikt meer perslucht dan enkelwerkende actuatoren
Boring en schakel functie
De kogel heeft een L-poort. Door de kogel 90 graden te draaien, kunt u schakelen tussen twee circuits.
Schematische tekening van de circuitschakeling van L-boring kleppen
Tameson 3-weg PVC kogelkranen
De serie omvat betrouwbare 3-weg kogelkranen met een L-poort of T-poort. De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De klep is ontworpen voor verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen - raadpleeg de chemische bestendigheidstabel voor specifieke media. De klep kan een maximale druk van 10 bar bij 20°C (145 psi bij 68°F) aan. Geschikt voor temperaturen tussen 0 en 60°C (32°F en 140°F). De kogelkranen hebben een ISO 5211 bovenflens (van F03 tot max. F07) waardoor de montage van een actuator mogelijk is.
JP Fluid Control Pneumatische Actuatoren
JP Fluid Control tandheugel pneumatische actuatoren zijn ontworpen om kwartslagkranen zoals vlinder- en kogelkranen te bedienen en bieden zowel aan/uit- als modulerende mogelijkheden. Met een duurzame geanodiseerde aluminium behuizing bieden deze actuatoren een koppel tot 900 Nm (664 ft-lbf) met een constante koppelkarakteristiek over het gehele zwenkbereik. Ontworpen voor precisie en duurzaamheid, hebben ze een levensduur van 500.000 cycli, wat zorgt voor betrouwbare en veilige klepbesturing. Na montage wordt elke actuator rigoureus getest op een volledig geautomatiseerde testbank, waardoor ze geschikt zijn voor een breed scala aan industriële toepassingen.
