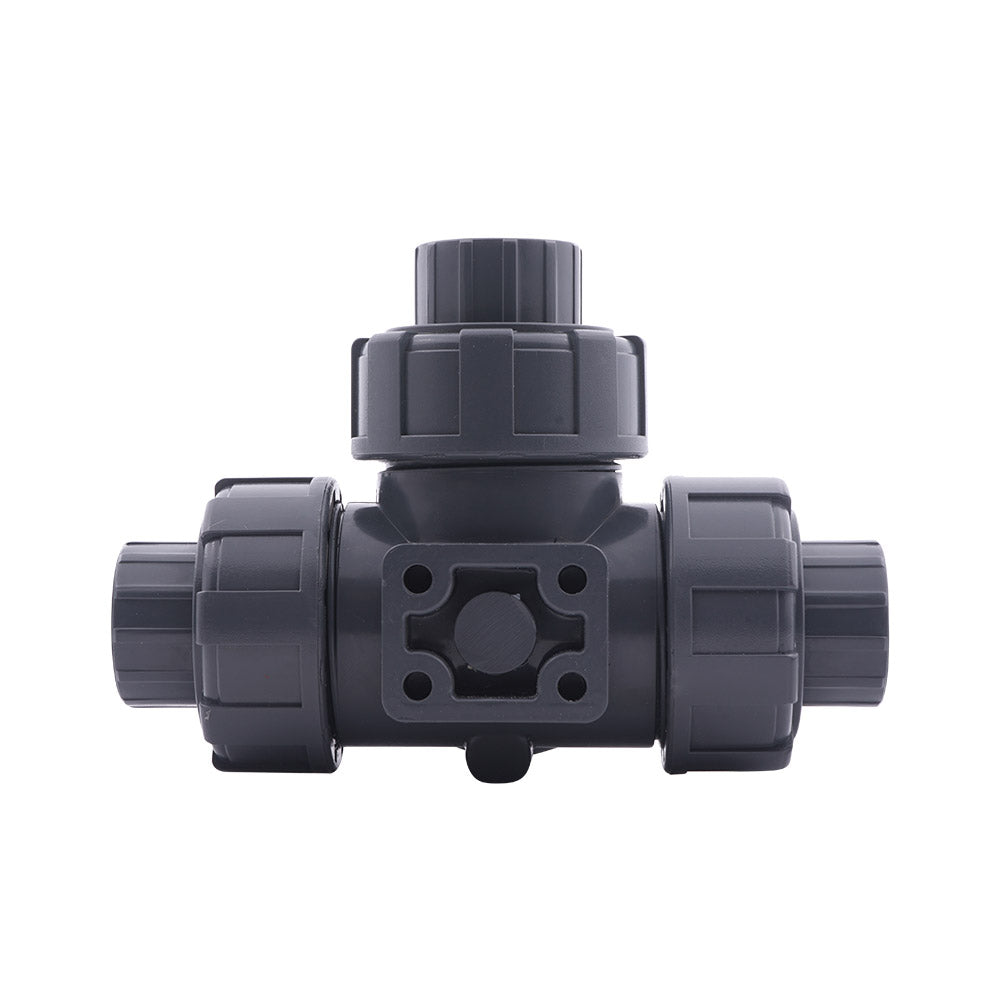

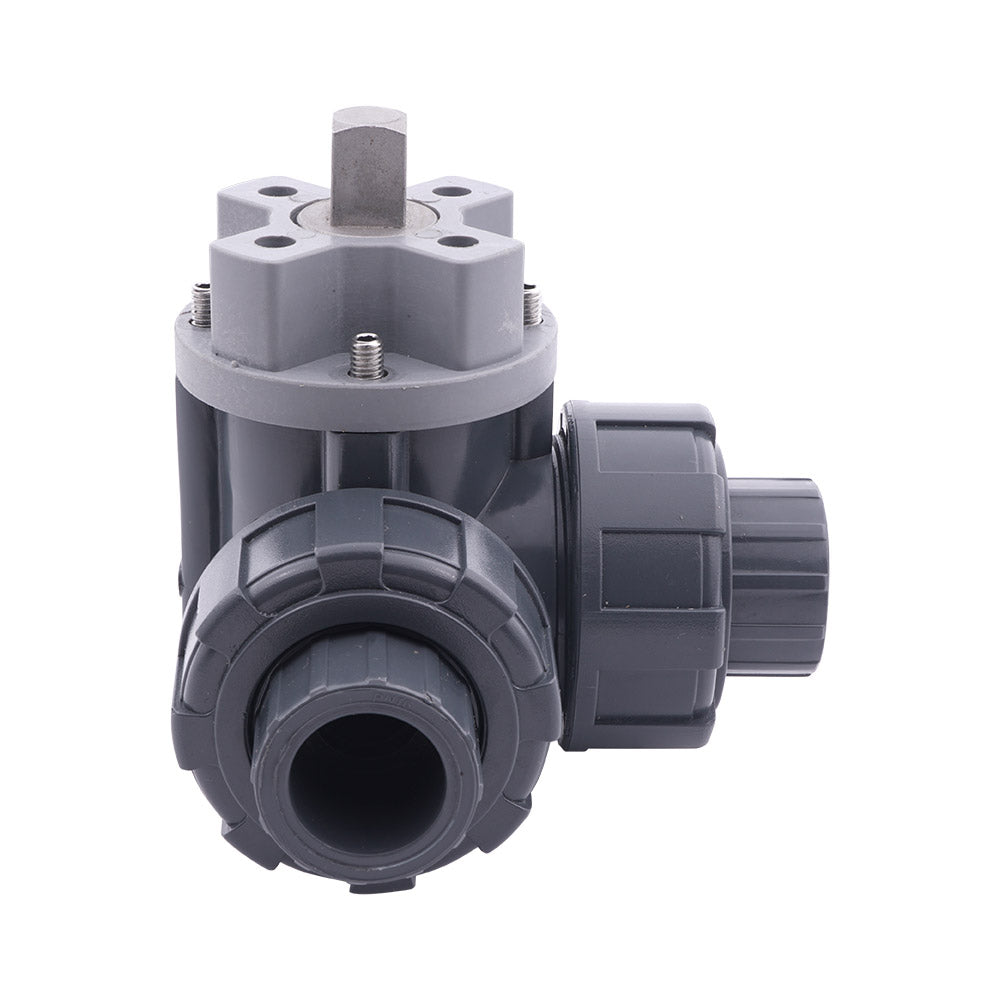

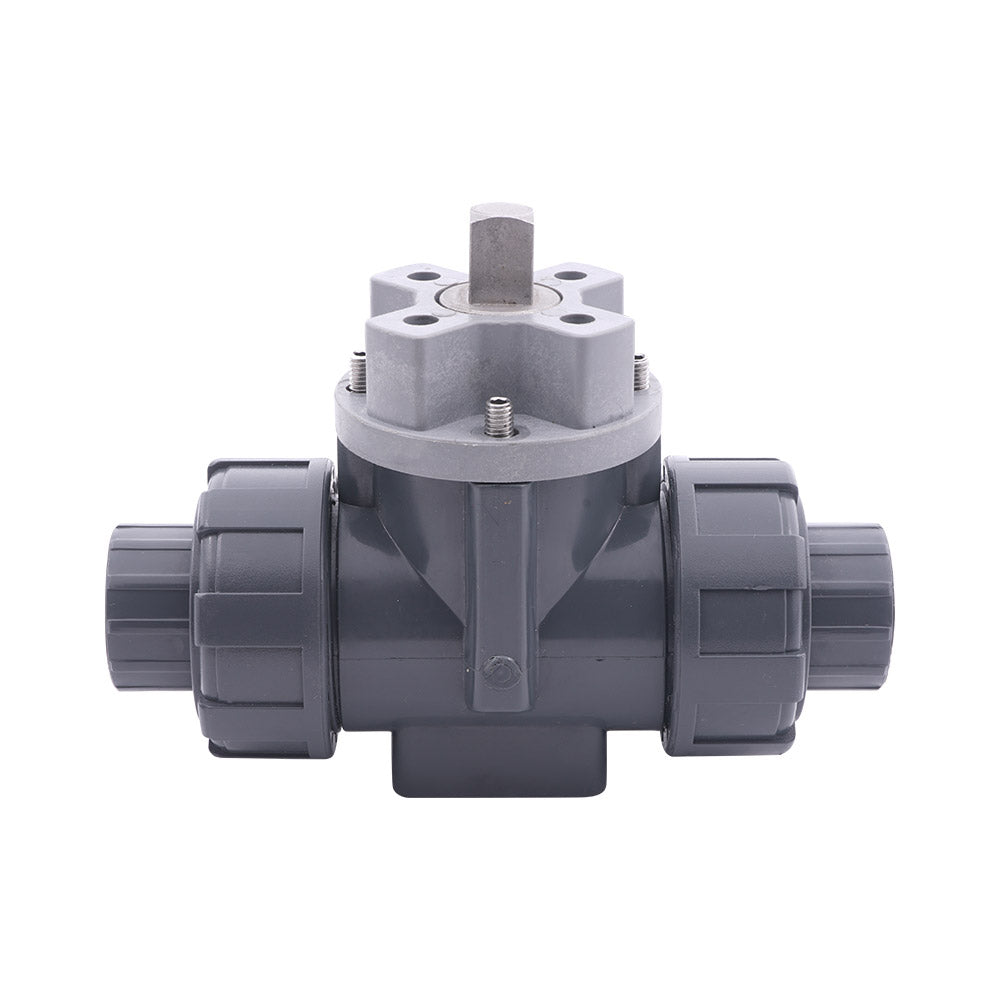

40 mm Lijmmof 3-Weg PVC Kogelkraan T-Boring ISO-Top F05 10 bar PTFE/EPDM

Deze 3-weg T-boring PVC kogelkraan met een boring van 38 mm is ontworpen voor regeling van de stromingsrichting. De klep heeft 40 mm lijmmof-aansluitingen met een true union ontwerp. De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De klep is zeer geschikt voor verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). Bovendien zijn de PVC-U behuizing en PTFE/EPDM afdichtingen geschikt voor zoutoplossingen, verdunde zuren en basen, en polaire oplosmiddelen zoals alcoholen. Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen. De kraan is geschikt tot 10 bar bij 20°C (145 psi bij 68°F) aan. De klep kan worden gebruikt binnen een temperatuurbereik van 0 tot 60°C (32 tot 140°F). De klep heeft een Kv-waarde van 47 m³/h bij een verschildruk van 1 bar (Cv = 54.33 gpm). De Kv-waarde drukt het debiet van water uit in m³/h bij een drukval van één bar. Druk kan op alle drie poorten worden toegepast. De klep heeft een flens volgens de ISO 5211 F05 norm. Dit maakt de klep geschikt voor elektrische of pneumatische actuatie. De klep is niet voorzien van een handgreep voor handmatige bediening.

Voordelen:

• Geschikt voor verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden)
• Geschikt voor elektrische of pneumatische actuatie dankzij de ISO-top F05 flens
• De T-boring maakt verschillende circuitfuncties mogelijk
• Druk op alle drie poorten toegestaan.

Nadelen:

• Niet voorzien van handgreep voor handmatige bediening

Boring en circuitfunctie

De kogel heeft een T-boring. Het 90 graden draaien van de kogel maakt het mogelijk om tussen twee circuits te schakelen of alle drie de leidingen te verbinden.

Schematische tekening van de circuitfunctie van T-boring kleppen
