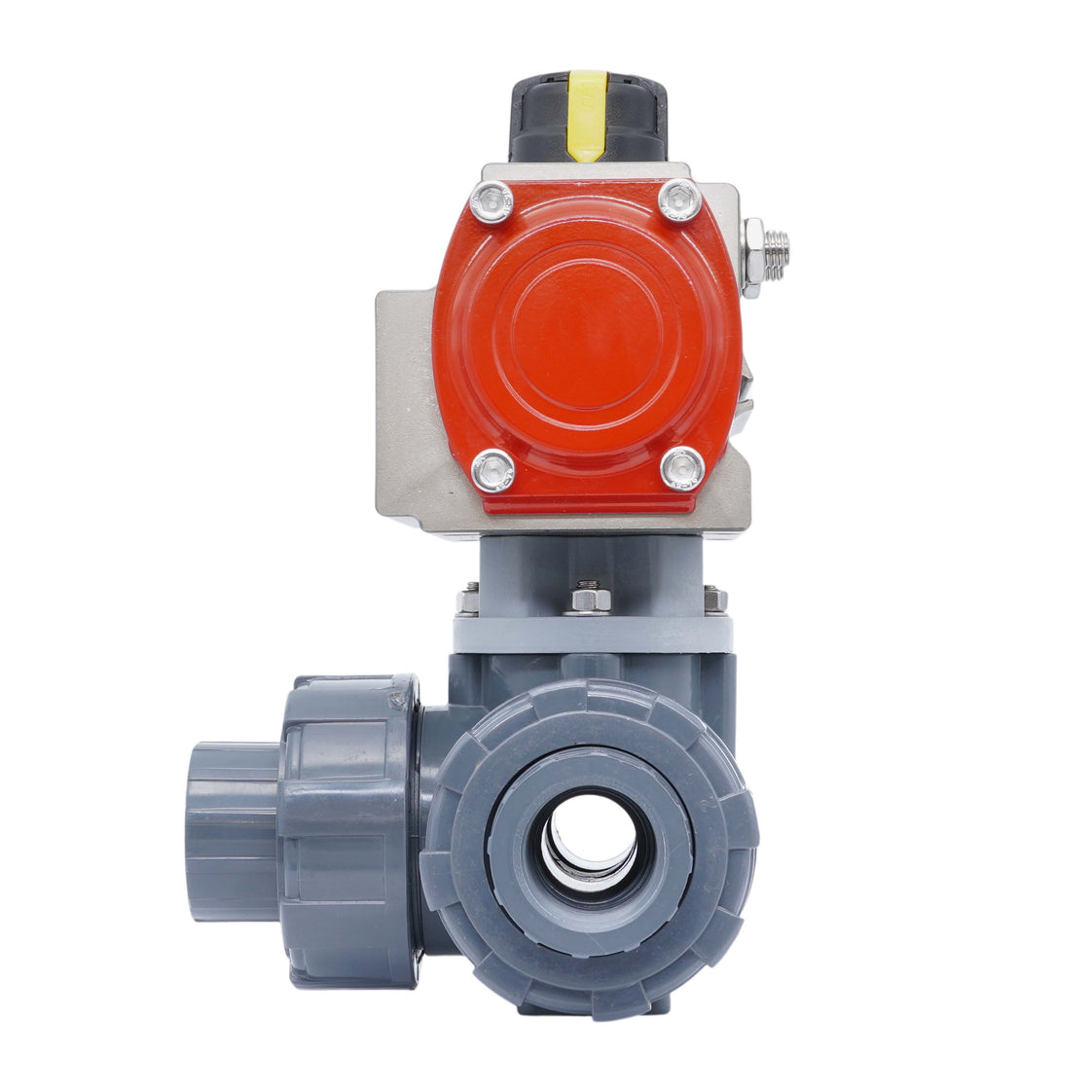

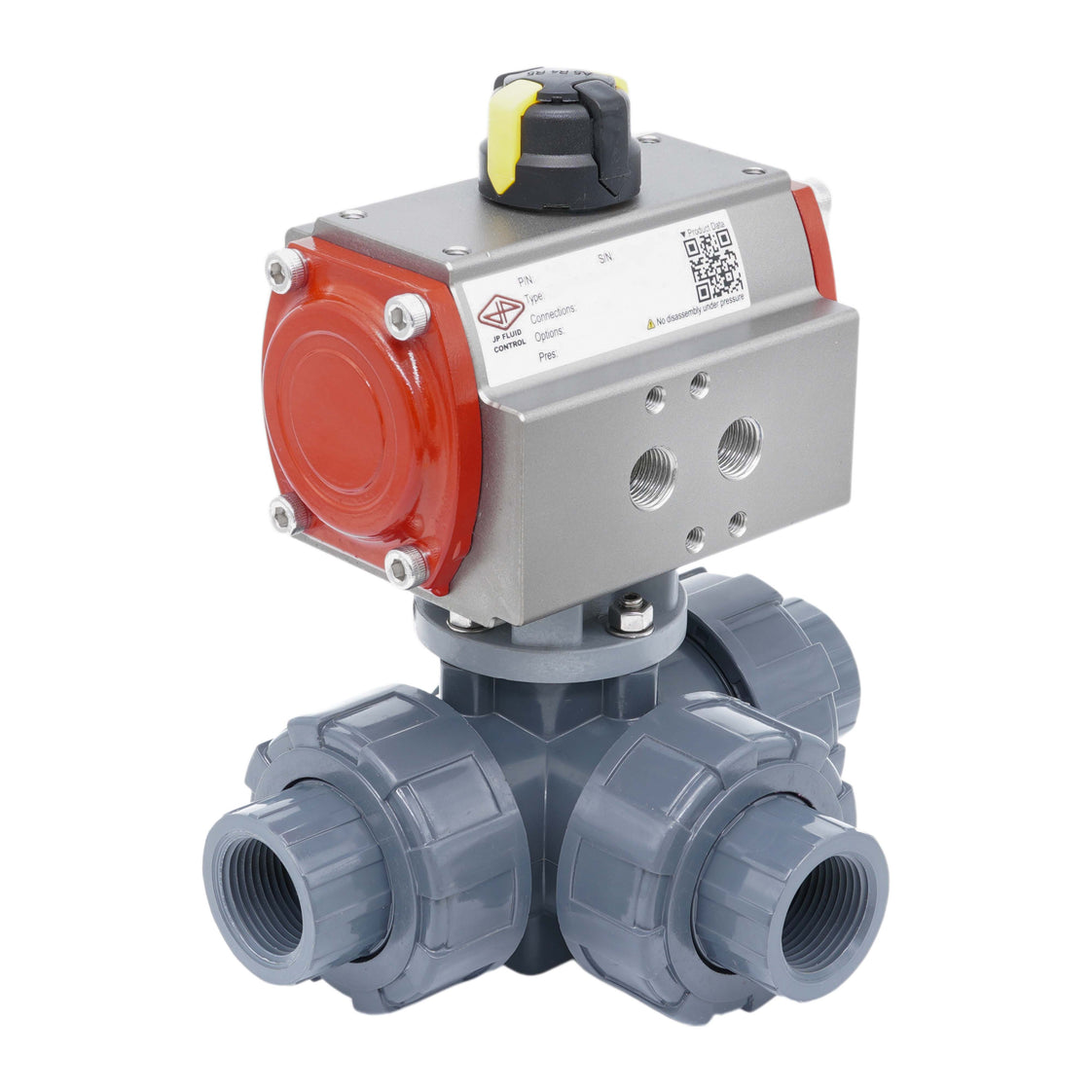

50mm Lijmmof 3-Weg PVC Pneumatische Kogelkraan T-Boring Veergesloten

Deze 3-weg kogelkraan is pneumatisch bediend en heeft een boormaat van 38 mm. De kraan heeft 50 mm lijmmofaansluitingen met een true union bouwvorm. Het klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan is zeer geschikt voor vervuild water of corrosieve media, zoals chloride-oplossingen (zeewater of zwembaden). Daarnaast zijn het PVC-U-lichaam en de PTFE/EPDM-afdichtingen geschikt voor zoutoplossingen, verdunde zuren en basen, en polaire oplosmiddelen zoals alcoholen. Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen - raadpleeg de chemische resistentiegrafiek voor specifieke media. De kraan kan een maximale druk van 10 bar bij 20°C (145 psi bij 68°F) verwerken. De kraan kan worden gebruikt binnen een temperatuurbereik van 0 tot 60°C (32 tot 140°F). De kraan heeft een Kv-waarde van 47 m³/h bij een differentiaaldruk van 1 bar (Cv = 54,33 gpm). De Kv-waarde geeft de doorstroomhoeveelheid water in m³/h aan bij een drukverlies van één bar.

De actuator heeft een robuust, veergesloten tandheugelmechanisme met een hard-geanodiseerd aluminium behuizing van 35 micron. Het pneumatisch ingangsdrukbereik is van 3 tot 8 bar (43 tot 116 psi). Bovendien heeft het een Namur 1/4 inch interface voor magneetkleppen en een 80 x 30 mm interface voor VDI/VDE 3845 eindschakelaarboxen. Geleverd ongemonteerd, inclusief kogelkraan (V3KJQ), actuator (V3JM2/PR04A) en montagematerialen.

Voordelen:

• Directe montage van 1/4 Namur magneetklep mogelijk
• Duidelijke mechanische indicator bovenop toont de kraanpositie
• Snel openen/sluiten
• Enkelvoudig werkend spaart perslucht en de kraan keert terug naar de beginpositie bij lucht- of stroomuitval
• Kan worden uitgerust met een eindschakelaarbox (VDI/VDE 3845 80 x 30 mm)
• Lagere initiële investeringskosten dan een elektrische versie

Nadelen:

• Enkelvoudig werkend geeft minder controle dan dubbelwerkende actuatoren

Boring en schakelfunctie

De kogel heeft een T-poort. Door de kogel 90 graden te draaien kunt u schakelen tussen twee circuits of alle drie de leidingen verbinden.

Schematische tekening van de schakelfunctie van T-boring kranen

Tameson 3-weg PVC kogelkranen

De serie omvat betrouwbare 3-weg kogelkranen met een L-poort of T-poort. Het klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan is ontworpen voor vervuild water of corrosieve media, zoals chloride-oplossingen (zeewater of zwembaden). Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen - raadpleeg de chemische resistentiegrafiek voor specifieke media. De kraan kan een maximale druk van 10 bar bij 20°C (145 psi bij 68°F) verwerken. Geschikt voor temperaturen tussen 0 en 60°C (32°F en 140°F). De kogelkranen hebben een ISO 5211 topflens (van F03 tot max. F07) waardoor de montage van een actuator mogelijk is.

JP Fluid Control pneumatische actuatoren

JP Fluid Control tandheugelpneumatische actuatoren zijn ontworpen voor het bedienen van kwartslag-afsluiters zoals vlinderkleppen en kogelkranen, en bieden zowel aan/uit- als regelingsmogelijkheden. Met een duurzame geanodiseerde aluminium behuizing leveren deze actuatoren een koppel tot 900 Nm (664 ft-lbf) met een constant koppelkenmerk over het zwenkbereik. Ontworpen voor precisie en lange levensduur, hebben ze een levensduur van 500.000 cycli, waardoor betrouwbare en veilige kraanbesturing wordt gegarandeerd. Na assemblage wordt elke actuator rigoureus getest op een volledig geautomatiseerde testbank, waardoor ze geschikt zijn voor een breed scala aan industriële toepassingen.
