32mm Lijmmof 3-weg PVC Modulerende Elektrische Kogelkraan T-Boring 24 V AC/DC

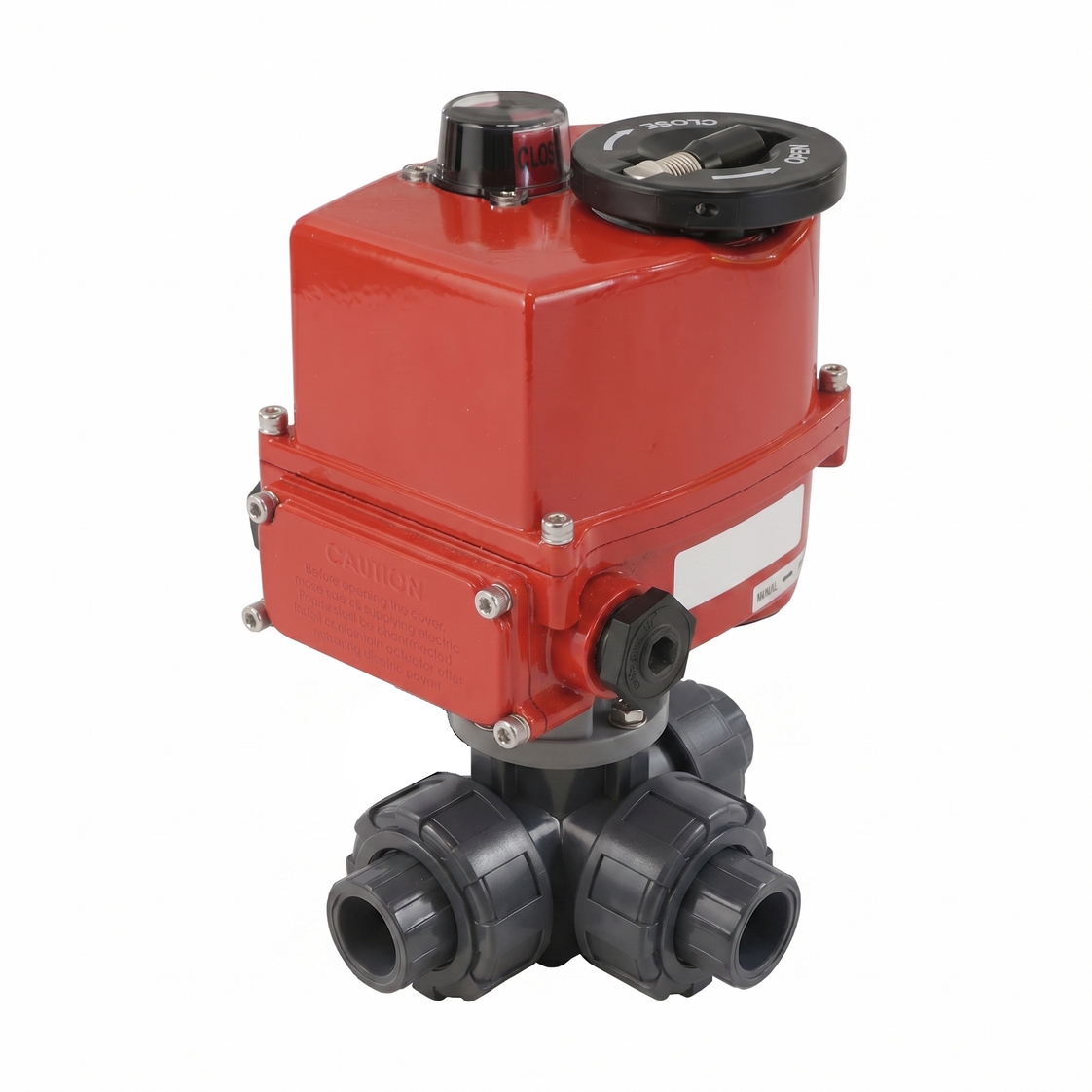

Deze modulerende elektrische actuator wordt aangeboden in combinatie met een 3-weg T-boring PVC kogelkraan. De klep heeft 32 mm lijmmof-aansluitingen met een true union ontwerp. De klep heeft een 25 mm boring, met een Kv-waarde van 21 m³/h (Cv = 24.28 gpm). Kv drukt de flowrate van water uit in m³/h bij een drukval van één bar. De kraan kan een druk weerstaan van tot 10 bar bij 20°C (145 psi bij 68°F). Geschikt voor temperaturen van 0 tot 60°C (32 tot 140°F). De klep is geschikt voor toepassingen met verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM.

De actuator kan de klep 0-90 graden draaien met een bedrijfskoppel van 40 Nm (hoger breekkoppel, zie de handleiding) in een tijd van 13 seconden. Vereist een voedingsspanning van 24 V AC/DC, heeft een S2 kortstondige bedrijfsduur (10 min - zie handleiding), en wordt geleverd met een visuele positie-indicator bovenop de unit om de kleppositie duidelijk te zien. Als modulerende actuator is deze uitgerust met een digitaal positioneringssysteem (DPS), wat betekent dat de klep overal tussen 0-90 graden kan worden gepositioneerd. Vereist een stuursignaal van 4-20 mA (en 0-10V, 2-10V) voor positionering. Met de duurzame polyamide (PA) behuizing van de actuator heeft het apparaat een bescherming van IP67 voor een omgevingstemperatuur van -10°C tot 50°C (14°F tot 122°F).

Lees de handleiding aandachtig door voordat u de actuator aansluit. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KJP), actuator (AG-540-B-DPS) en montage-accessoires.

Voordelen:

• Het is een modulerende actuator met een digitaal positioneringssysteem (DPS) om de klep overal tussen 0-90 graden te positioneren met een stuursignaal van 4-20 mA
• De actuator heeft een robuuste IP67 behuizing
• De actuator heeft een duidelijke visuele indicator om de positie van de klep te zien

Nadelen:

• In vergelijking met een pneumatische actuator van dezelfde grootte is de bedrijfssnelheid langzamer

Boring en schakelfunctie

De kogel heeft een T-boring. Het 90 graden draaien van de kogel maakt het mogelijk om tussen twee circuits te schakelen of alle drie de leidingen te verbinden.

Schematische tekening van de circuitfunctie van T-boring kleppen

Elektrisch Bedradingsschema

De actuator beschikt over een 10-polig bedradingssysteem, verdeeld over essentiële voeding en optionele feedbackfuncties. Voor basisbediening bieden klemmen 1, 2 en 3 een aarde en een 24V AC/DC-voeding met automatische spanningsdetectie. Klemmen 4 en 5 ontvangen een modulerend ingangssignaal, dat standaard is ingesteld op 4-20 mA, maar kan worden geconfigureerd naar 0-10V of 2-10V. Voor externe monitoring bieden klemmen 6 en 7 een continu positie-terugkoppelsignaal, doorgaans 4-20 mA. Er mag nooit externe spanning op deze feedbackpinnen worden aangesloten om permanente schade te voorkomen. Ten slotte gebruiken klemmen 8, 9 en 10 een gemeenschappelijke bron om discrete "Open" of "Gesloten" statusbevestigingen te leveren via eindschakelaars.

Elektrisch aansluitschema van de AG-540-B-DPS actuator.

Montage

Zorg ervoor dat de positie van de kogel en de actuator correct zijn ingesteld voor montage. De actuator wordt geleverd met twee adapters om de actuator op de klepas aan te sluiten. Monteer de actuator op de klep met de meegeleverde bouten. Er mag geen speling zijn tussen beide flenzen. Gebruik ons assortiment fittingen om de klep aan te sluiten op uw bestaande leidingwerk.

Opmerking: Dit product wordt in aparte delen geleverd, maar met de benodigde montageaccessoires.
