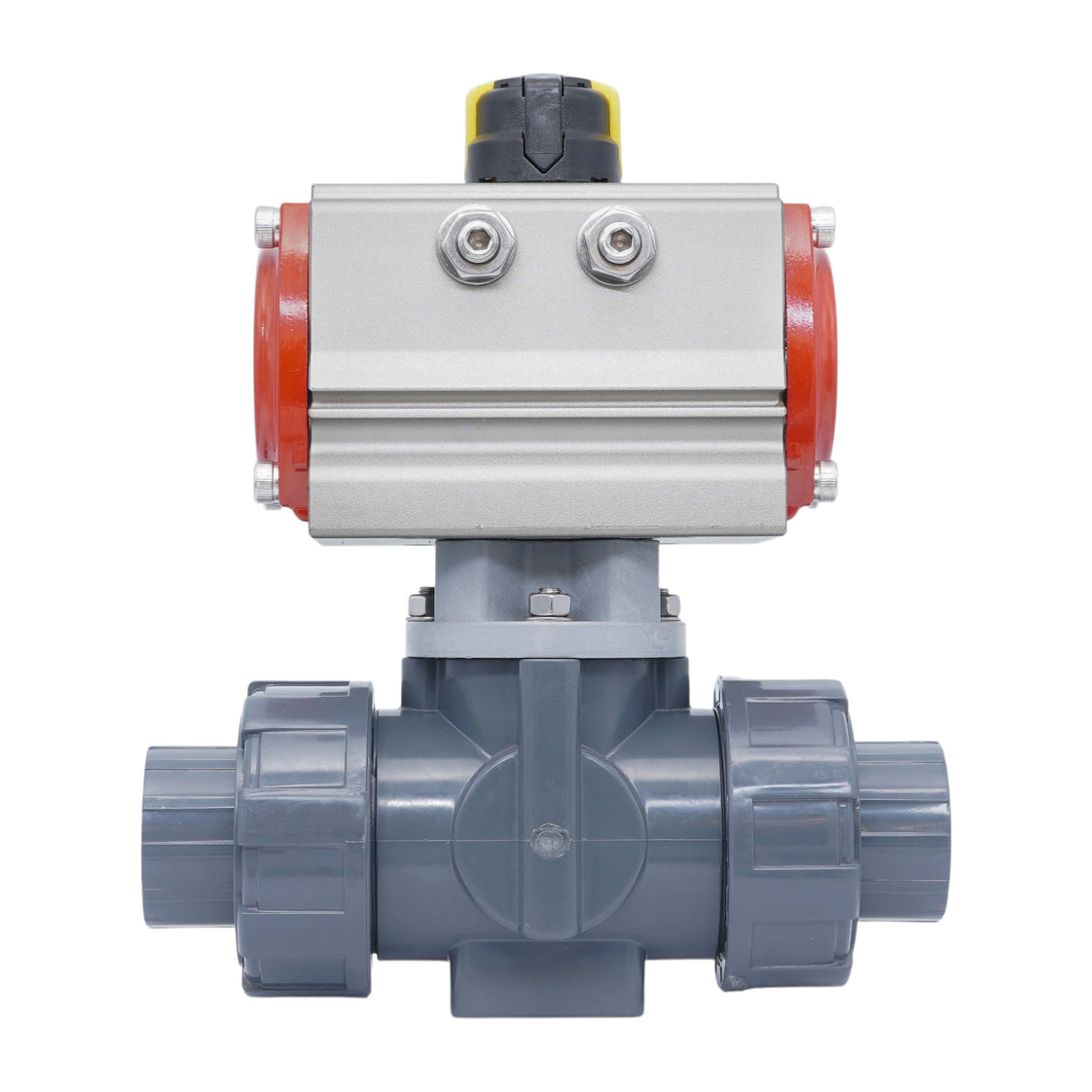

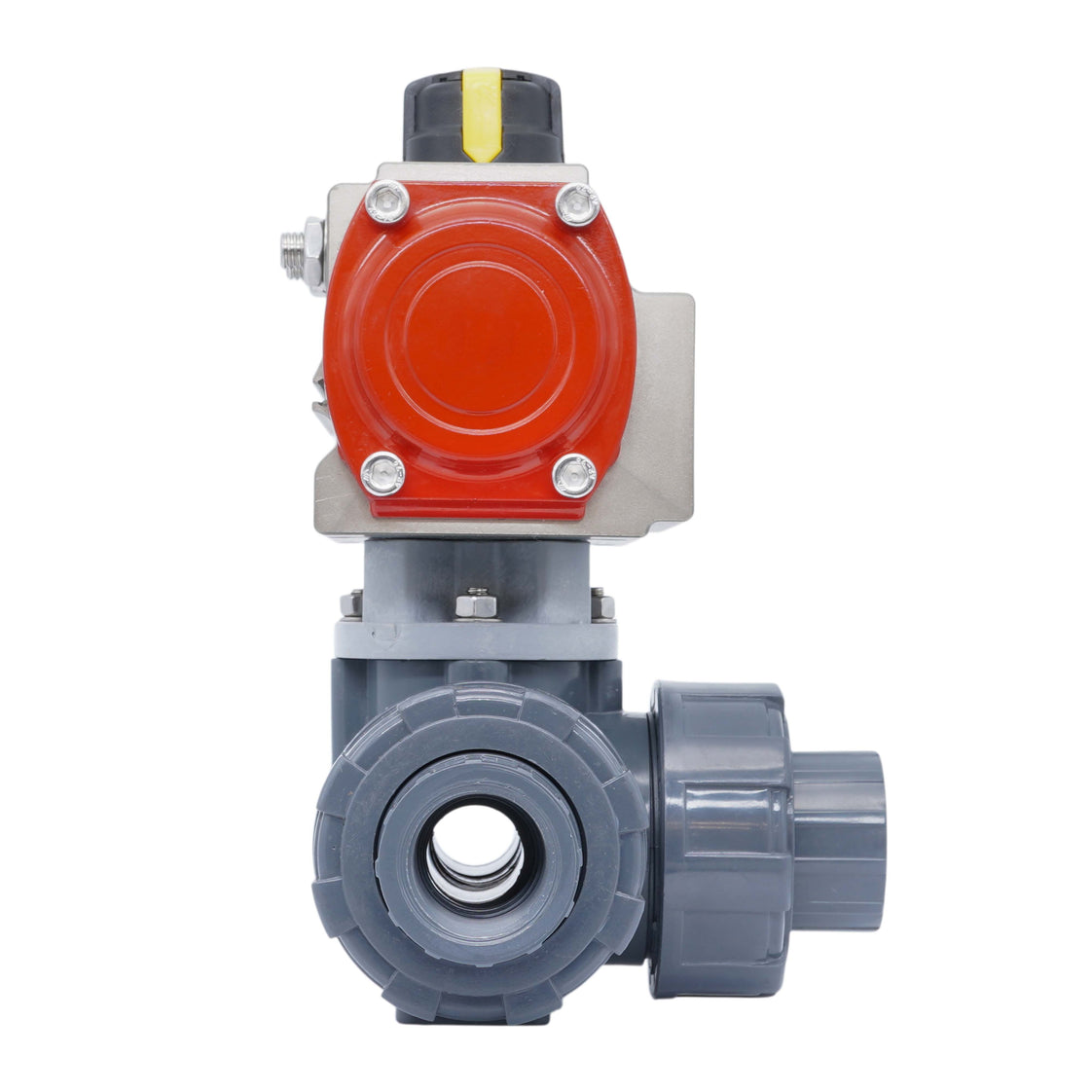

40mm Lijmmof 3-Weg PVC Pneumatische Kogelkraan T-Boring Dubbelwerkend

Deze 3-weg kogelkraan is pneumatisch bediend en heeft een boormaat van 25 mm. De kraan heeft 40 mm lijmmofaansluitingen met een true union uitvoering. De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan is zeer geschikt voor vervuild water of corrosieve media, zoals chloride-oplossingen (zeewater of zwembaden). Bovendien zijn het PVC-U-lichaam en de PTFE/EPDM-afdichtingen geschikt voor zoutoplossingen, verdunde zuren en basen en polaire oplosmiddelen zoals alcoholen. Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen raadpleeg de chemische bestendigheidstabel voor specifieke media. De kraan is bestand tegen een maximale druk van 10 bar bij 20°C (145 psi bij 68°F). De kraan kan worden gebruikt binnen een temperatuurbereik van 0 tot 60°C (32 tot 140°F). De kraan heeft een Kv-waarde van 21 m³/h bij een differentieeldruk van 1 bar (Cv = 24.28 gpm). De Kv-waarde geeft de doorstroomsnelheid van water aan in m³/h bij een drukval van één bar.

De actuator heeft een robuust, dubbelwerkend tandheugelmechanisme met een 35 micron hardgeanodiseerde aluminium behuizing. Het pneumatische invoerbereik is van 3 tot 8 bar (43 tot 116 psi). Bovendien beschikt de actuator over een Namur 1/4 inch interface voor magneetkleppen en een 50 x 25 mm interface voor VDI/VDE 3845 eindschakelaarboxen. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KJP), actuator (V3JKP/PR03D) en montagematerialen.

Voordelen:

• Directe montage van 1/4 Namur magneetklep mogelijk
• Duidelijke mechanische indicator bovenop toont de kraanpositie
• Snel openen/sluiten
• Dubbelwerkend biedt meer controle dan enkelwerkende actuatoren
• Kan worden uitgerust met een eindschakelaarbox (VDI/VDE 3845 50 x 25 mm)
• Lagere initiële investeringskosten dan een elektrische versie

Nadelen:

• Dubbelwerkend verbruikt meer perslucht dan enkelwerkende actuatoren

Boring en schakelingsfunctie

De kogel heeft een T-poort. Door de kogel 90 graden te draaien kunt u schakelen tussen twee circuits of alle drie de buizen verbinden.

Schematische tekening van de schakelingsfunctie van T-boring kranen

Tameson 3-weg PVC-kogelkranen

De serie omvat betrouwbare 3-weg kogelkranen met een L-poort of T-poort. De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan is ontworpen voor vervuild water of corrosieve media, zoals chloride-oplossingen (zeewater of zwembaden). Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen raadpleeg de chemische bestendigheidstabel voor specifieke media. De kraan is bestand tegen een maximale druk van 10 bar bij 20°C (145 psi bij 68°F). Geschikt voor temperaturen tussen 0 en 60°C (32°F en 140°F). De kogelkranen hebben een ISO 5211 topflens (van F03 tot max. F07) waardoor montage van een actuator mogelijk is.

JP Fluid Control pneumatische actuatoren

JP Fluid Control tandheugel pneumatische actuatoren zijn ontworpen om kwartdraaikleppen te bedienen, zoals vlinderkleppen en kogelkranen, en bieden zowel aan/uit- als modulerende mogelijkheden. Met een duurzame geanodiseerde aluminium behuizing leveren deze actuatoren een koppel tot 900 Nm (664 ft-lbf) met een constant koppelkarakteristiek over het zwenkbereik. Ontworpen voor precisie en lange levensduur hebben ze een levensduur van 500.000 cycli, wat zorgt voor betrouwbare en veilige klepbesturing. Na montage ondergaat elke actuator rigoureuze tests op een volledig geautomatiseerde testbank, waardoor ze geschikt zijn voor een breed scala aan industriële toepassingen.
