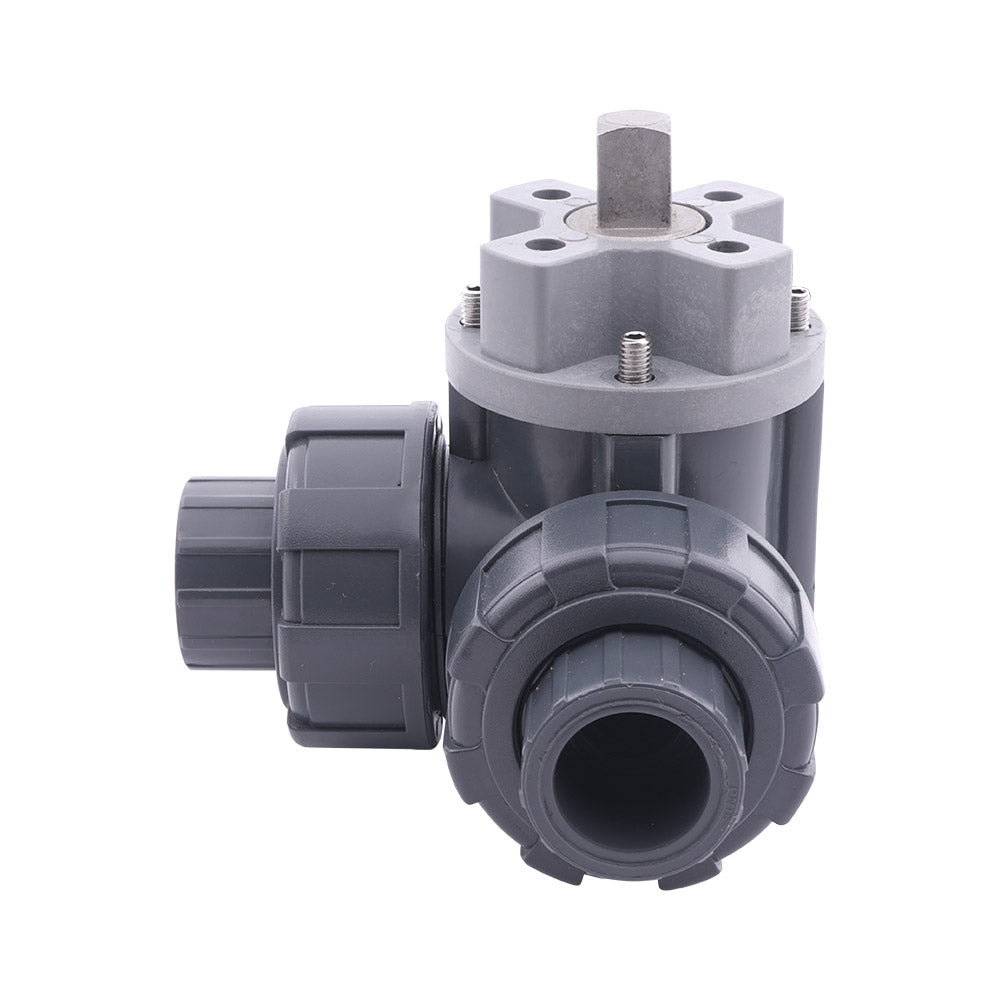

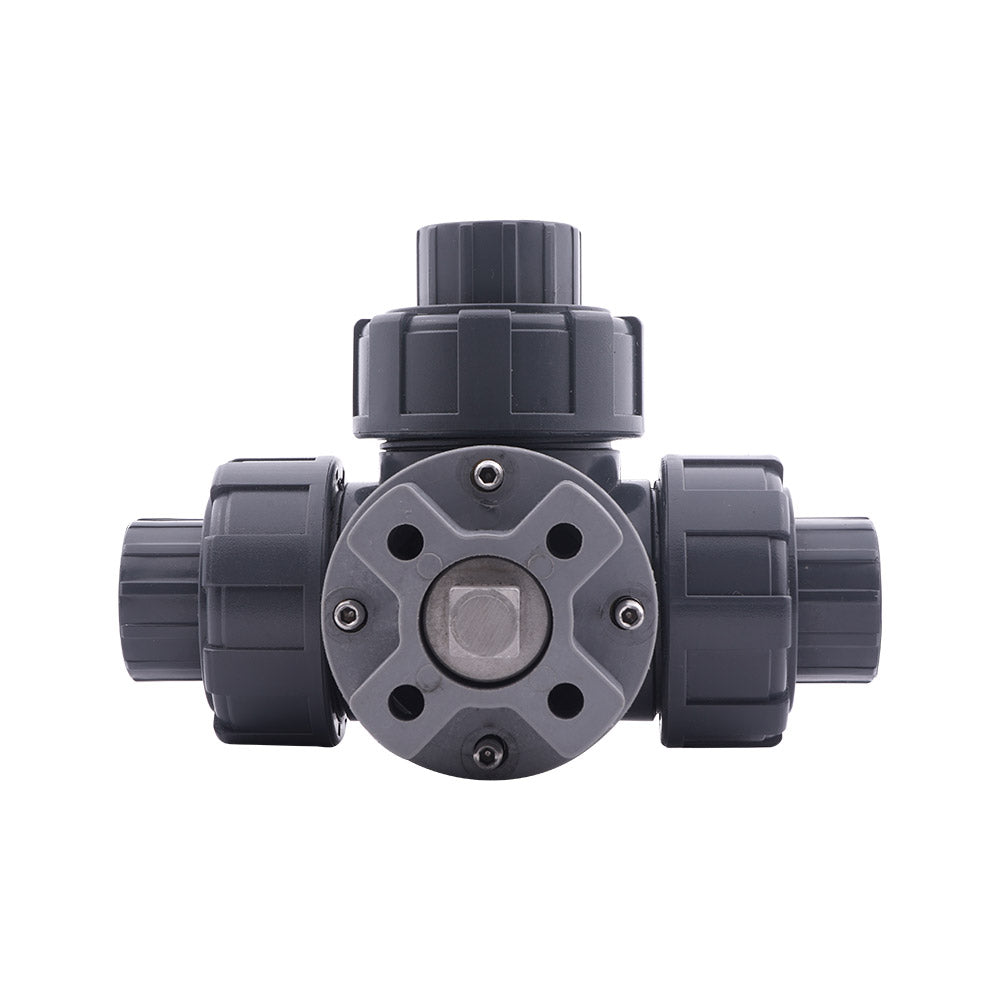

32mm Lijmmof 3-Weg PVC Kogelkraan L-Boring ISO-Top F03 10 bar PTFE/EPDM

Deze 3-weg L-boring PVC kogelkraan met een boring van 25 mm is ontworpen voor stroomrichtingsregeling. De klep heeft 32 mm lijmmof-aansluitingen met een true union ontwerp. De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De klep is zeer geschikt voor verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). Bovendien zijn de PVC-U behuizing en PTFE/EPDM afdichtingen geschikt voor zoutoplossingen, verdunde zuren en basen, en polaire oplosmiddelen zoals alcoholen. Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen. De kraan is geschikt tot 10 bar bij 20°C (145 psi bij 68°F) aan. De klep kan worden gebruikt binnen een temperatuurbereik van 0 tot 60°C (32 tot 140°F). De klep heeft een Kv-waarde van 21 m³/h bij een verschildruk van 1 bar (Cv = 24.28 gpm). De Kv-waarde drukt het debiet van water uit in m³/h bij een drukval van één bar. Druk kan op alle drie poorten worden toegepast. De klep heeft een flens volgens de ISO 5211 F03 norm. Dit maakt de klep geschikt voor elektrische of pneumatische actuatie. De klep is niet voorzien van een handgreep voor handmatige bediening.

Voordelen:

• Geschikt voor verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden)
• Geschikt voor elektrische of pneumatische actuatie dankzij de ISO-top F03 flens
• Het L-boring ontwerp maakt het mogelijk om de stroming van een van de twee inlaatpoorten naar één uitlaat te leiden (of vice versa).
• Druk op alle drie poorten toegestaan.

Nadelen:

• Niet voorzien van handgreep voor handmatige bediening

Boring en circuitfunctie

De kogel heeft een L-poort. Door de kogel 90 graden te draaien, kunt u schakelen tussen twee circuits.

Schematische tekening van de circuitschakeling van L-boring kleppen
