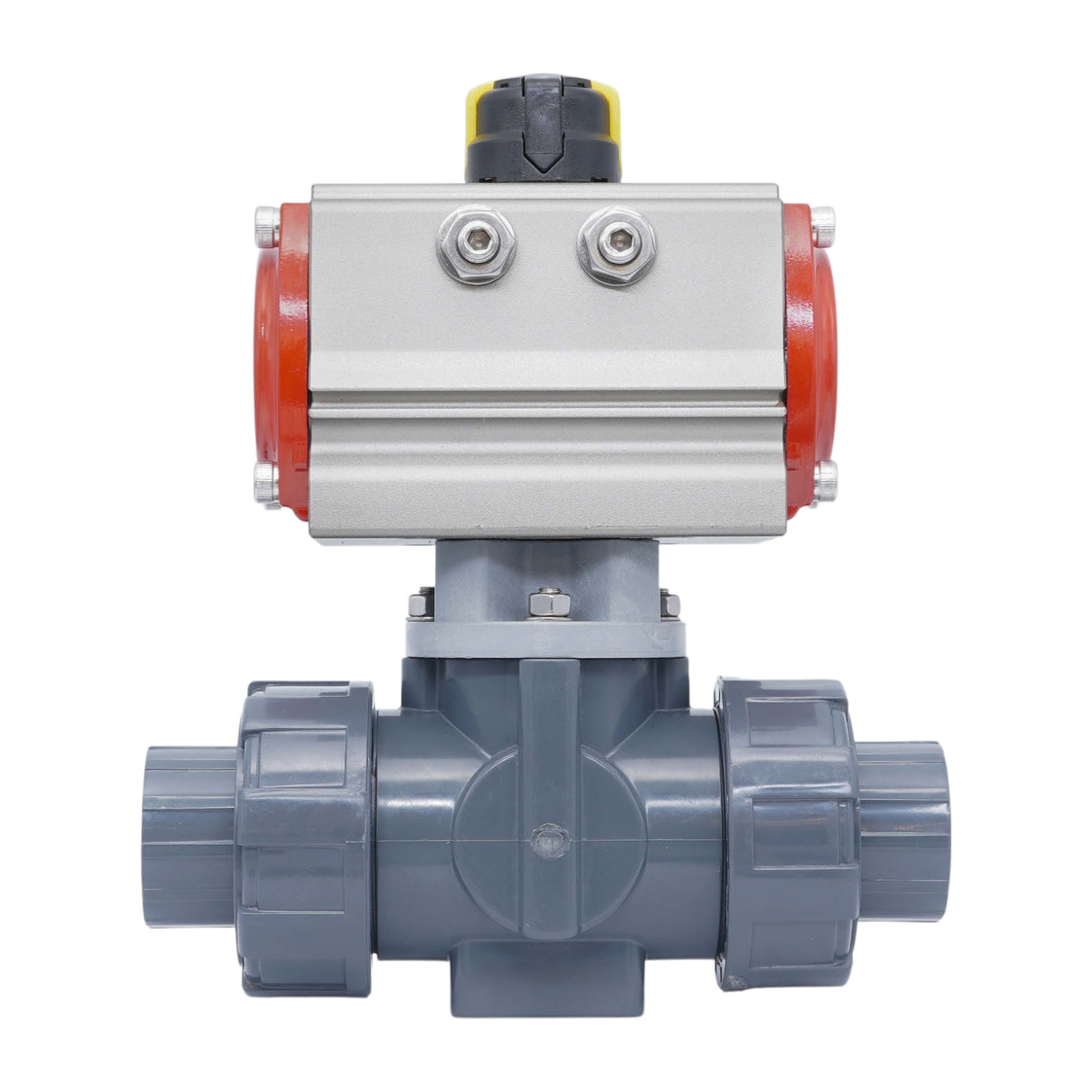

40mm Lijmmof 3-Weg PVC Pneumatische Kogelkraan L-Boring Dubbelwerkend

Deze 3-weg kogelkraan is pneumatisch bediend en heeft een boormaat van 25 mm. De kraan heeft 40 mm lijmmofaansluitingen met een true union bouwvorm. De klepbehuizing en de kogel zijn vervaardigd van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan is zeer geschikt voor verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). Daarnaast zijn het PVC-U-lichaam en de PTFE/EPDM-afdichtingen geschikt voor zoutoplossingen, verdunde zuren en basen, en polaire oplosmiddelen zoals alcoholen. Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen raadpleeg de chemische bestendigheidstabel voor specifieke media. De kraan kan een maximale druk van 10 bar bij 20°C (145 psi bij 68°F) aan. De kraan kan worden gebruikt binnen een temperatuurbereik van 0 tot 60°C (32 tot 140°F). De kraan heeft een Kv-waarde van 21 m³/h bij een differentiaaldruk van 1 bar (Cv = 24,28 gpm). De Kv-waarde geeft de doorstroomsnelheid van water in m³/h bij een drukverlies van één bar aan.

De actuator heeft een robuust dubbelwerkend tandheugelmechanisme met een 35 micron hardgeanodiseerd aluminium behuizing. Het pneumatische invoerbereik is van 3 tot 8 bar (43 tot 116 psi). Daarnaast heeft hij een Namur 1/4 inch-interface voor magneetventielen en een 50 x 25 mm-interface voor VDI/VDE 3845-eindschakelaarboxen. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KKN), actuator (V3JKP/PR03D) en montagematerialen.

Voordelen:

• Directe montage van 1/4 Namur-magneetventiel mogelijk
• Duidelijke mechanische indicator bovenop toont de kraanpositie
• Snel openen/sluiten
• Dubbelwerkend biedt meer controle dan enkelwerkende actuatoren
• Kan worden uitgerust met een eindschakelaarbox (VDI/VDE 3845 50 x 25 mm)
• Lagere initiële investering dan een elektrische versie

Nadelen:

• Dubbelwerkend verbruikt meer perslucht dan enkelwerkende actuatoren

Boring en schakelschema

De kogel heeft een L-poort. Door de kogel 90 graden te draaien kunt u wisselen tussen twee circuits.

Schematische tekening van het schakelschema van L-boring kranen

Tameson 3-weg PVC kogelkranen

De serie bevat betrouwbare 3-weg kogelkranen met een L-poort of T-poort. De klepbehuizing en de kogel zijn vervaardigd van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan is ontworpen voor verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen raadpleeg de chemische bestendigheidstabel voor specifieke media. De kraan kan een maximale druk van 10 bar bij 20°C (145 psi bij 68°F) aan. Geschikt voor temperaturen tussen 0 en 60°C (32°F en 140°F). De kogelkranen hebben een ISO 5211-topflens (van F03 tot max. F07) waardoor montage van een actuator mogelijk is.

JP Fluid Control pneumatische actuatoren

JP Fluid Control tandheugel pneumatische actuatoren zijn ontworpen voor het bedienen van kwartdraaikranen zoals vlinderkleppen en kogelkranen, en bieden zowel aan/uit- als modulerende mogelijkheden. Met een duurzaam geanodiseerd aluminium behuizing leveren deze actuatoren een koppel tot 900 Nm (664 ft-lbf) met een constant koppelkenmerk over het zwenkbereik. Ontworpen voor precisie en lange levensduur, hebben ze een servicelooptijd van 500.000 cycli, waardoor ze zorgen voor betrouwbare en veilige kraanbesturing. Na assemblage ondergaat elke actuator een strenge test op een volledig geautomatiseerde testbank, waardoor ze geschikt zijn voor een breed scala aan industriële toepassingen.
