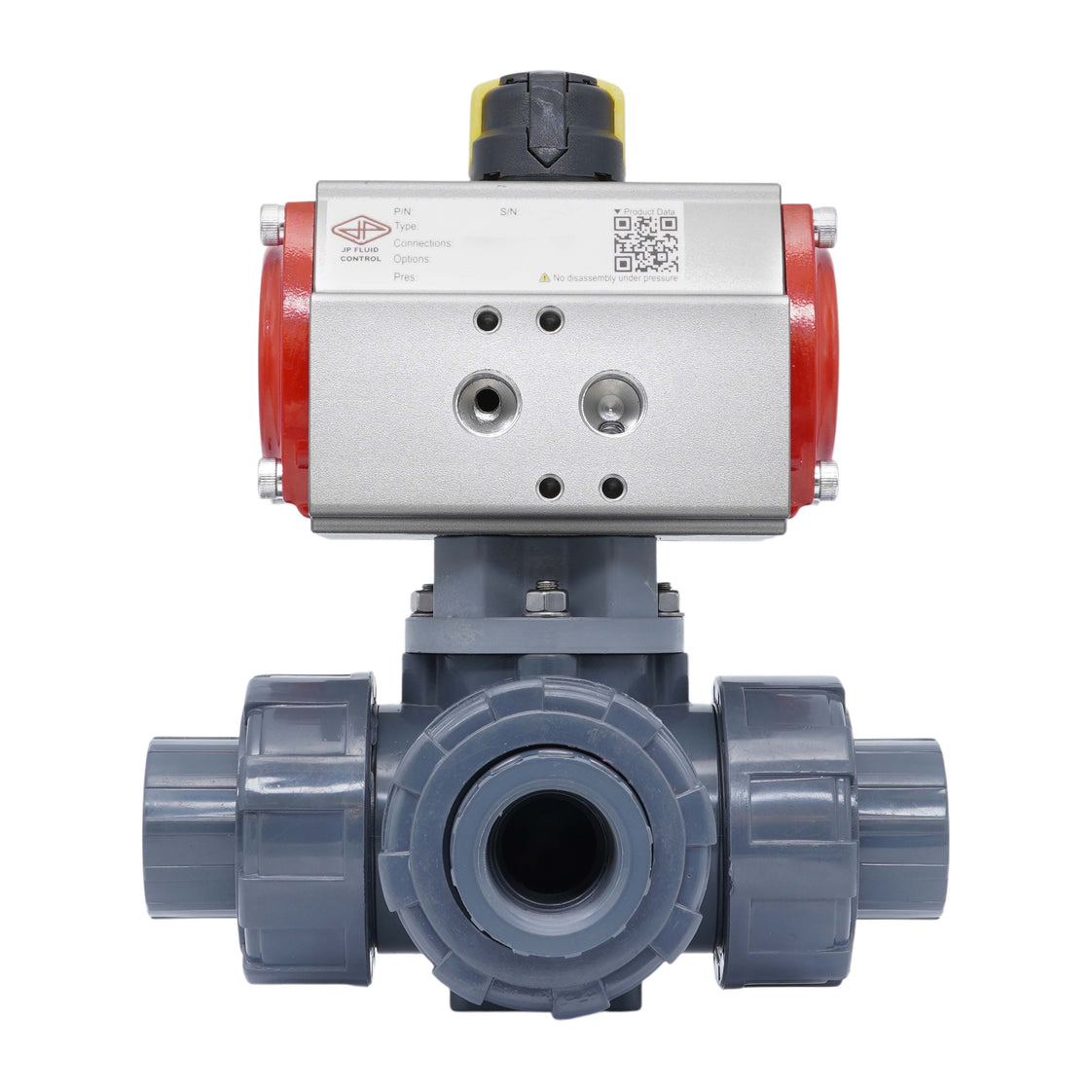

32mm Lijmmof 3-Weg PVC Pneumatische Kogelkraan L-Boring veergedreven gesloten

Deze 3-weg kogelkraan is pneumatisch bediend en heeft een boormaat van 22 mm. De kraan heeft 32 mm lijmmofaansluitingen met een true union bouwvorm. Het klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan is zeer geschikt voor vervuild water of corrosieve media, zoals chloride-oplossingen (zeewater of zwembaden). Daarnaast zijn het PVC-U klepbehuizing en de PTFE/EPDM-afdichtingen geschikt voor zoutoplossingen, verdunde zuren en basen, en polaire oplosmiddelen zoals alcoholen. Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen raadpleeg de chemische bestendigheidstabel voor specifieke media. De kraan kan een maximale druk van 10 bar bij 20°C (145 psi bij 68°F) aan. De kraan kan worden gebruikt binnen een temperatuurbereik van 0 tot 60°C (32 tot 140°F). De kraan heeft een Kv-waarde van 12 m³/h bij een differentiaaldruk van 1 bar (Cv = 13,87 gpm). De Kv-waarde geeft de doorstroomsnelheid van water in m³/h bij een drukverlies van één bar weer.

De actuator heeft een robuust, veergedreven tandheugelmechanisme met een 35-micron hardgeanodiseerd aluminium behuizing. Het pneumatische inlaatbereik is van 3 tot 8 bar (43 tot 116 psi). Daarnaast heeft het een Namur 1/4 inch interface voor magneetventielen en een 50 x 25 mm interface voor VDI/VDE 3845 eindschakelaarboxen. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KKM), actuator (V3JKZ/PR03A) en montagematerialen.

Voordelen:

• Directe montage van 1/4 Namur magneetventiel mogelijk
• Duidelijke mechanische indicator aan de bovenkant toont de kraanpositie
• Snel openen/sluiten
• Enkelvoudig werkend bespaart perslucht en de kraan keert terug naar de beginpositie bij lucht- of stroomuitval
• Kan worden uitgerust met een eindschakelaarbox (VDI/VDE 3845 50 x 25 mm)
• Lagere initiële investeringskosten dan een elektrische versie

Nadelen:

• Enkelvoudig werkend geeft minder controle dan dubbelwerkende actuatoren

Boring en circuitfunctie

De kogel heeft een L-poort. Door de kogel 90 graden te draaien, kunt u tussen twee circuits schakelen.

Schematische tekening van de circuitfunctie van L-boring kranen

Tameson 3-weg PVC kogelkranen

De serie omvat betrouwbare 3-weg kogelkranen met een L-poort of T-poort. Het klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan is ontworpen voor vervuild water of corrosieve media, zoals chloride-oplossingen (zeewater of zwembaden). Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen raadpleeg de chemische bestendigheidstabel voor specifieke media. De kraan kan een maximale druk van 10 bar bij 20°C (145 psi bij 68°F) aan. Geschikt voor temperaturen tussen 0 en 60°C (32°F en 140°F). De kogelkranen hebben een ISO 5211 topflens (van F03 tot max. F07) waardoor montage van een actuator mogelijk is.

JP Fluid Control pneumatische actuatoren

JP Fluid Control tandheugel pneumatische actuatoren zijn ontworpen voor het bedienen van kwartslag ventielen zoals vlinderkleppen en kogelkranen, en bieden zowel aan/uit- als modulerende mogelijkheden. Met een duurzame geanodiseerde aluminium behuizing leveren deze actuatoren een koppel tot 900 Nm (664 ft-lbf) met een constant koppelkarakteristiek over het draaibereik. Ontworpen voor nauwkeurigheid en lange levensduur, hebben ze een levensduur van 500.000 cycli, wat zorgt voor betrouwbare en veilige kraanbediening. Na assemblage wordt elke actuator grondig getest op een volledig geautomatiseerde testbank, waardoor ze geschikt zijn voor een breed scala aan industriële toepassingen.
