20mm Lijmmof 3-Weg PVC Elektrische Kogelkraan T-Boring 24 V AC/DC PTFE/EPDM

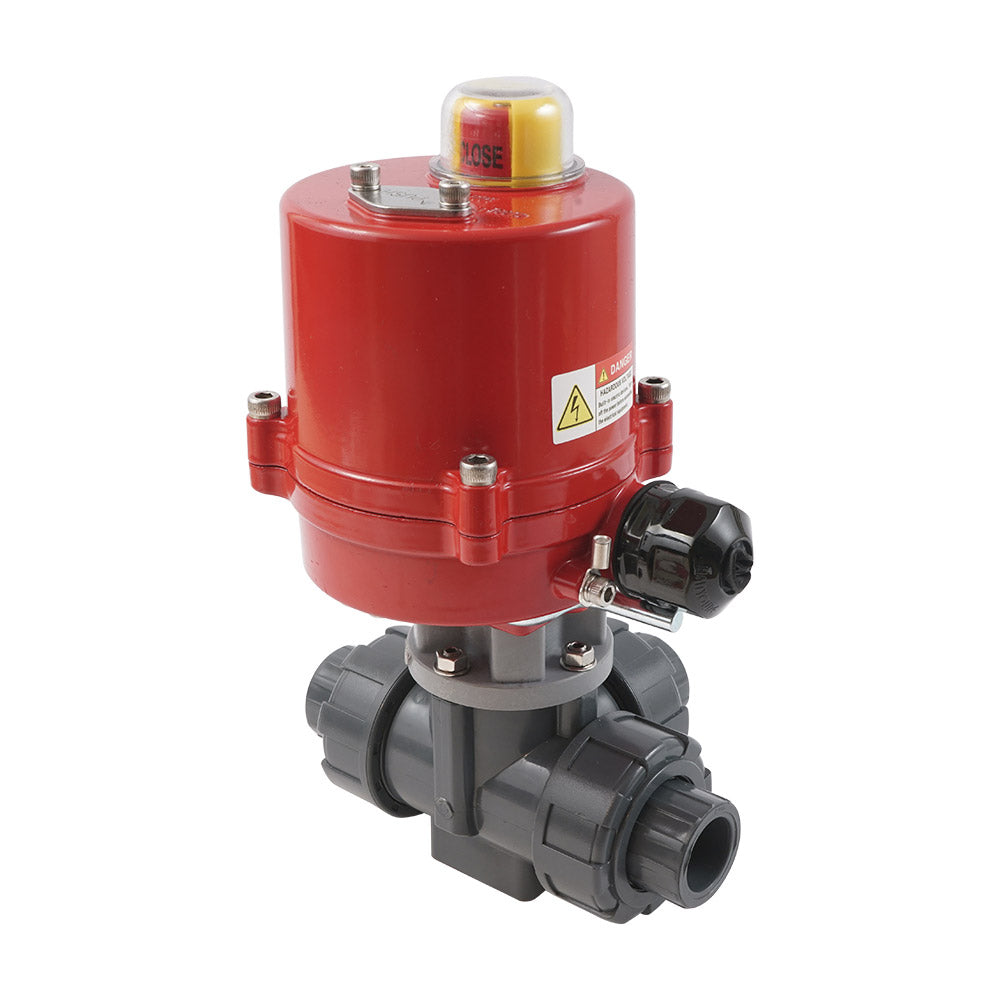

Deze robuuste en energiezuinige 3-weg (T-boring) elektrische PVC kogelkraan van Tameson kan worden gebruikt voor flow control met verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). De klep heeft 20 mm lijmmof aansluitingen met een true union ontwerp. Het klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De klep heeft een boring van 18 mm, met een Kv-waarde van 7 m³/h (Cv = 8,09 gpm). Kv drukt het debiet van water in m³/h uit bij een drukval van één bar. De klep kan een druk aan tot 10 bar bij 20°C (145 psi bij 68°F). Hij is geschikt voor temperaturen van 0 tot 60°C (32 tot 140°F).

De actuator is geschikt voor zowel 24 volt DC (gelijkstroom) als 24 volt AC 50/60Hz (wisselstroom). Met schakelaars op de printplaat kan de actuator worden ingesteld op AC of DC. De standaard fabrieksinstelling is gelijkstroom (DC). De actuator heeft een robuuste aluminium behuizing (IP67, mits een geschikte kabel is aangesloten) en levert maximaal 40 Nm koppel. De klep draait van 0 tot 90 graden in 8 seconden. De actuator is uitgerust met twee extra eindschakelaars voor positie-terugkoppeling. De eindschakelaars zijn gepositioneerd op 0 en 90 graden. Indien nodig kan de hoekpositie van de schakelaars door de gebruiker worden aangepast. Een mechanische positie-indicator aan de bovenkant van de actuator toont de kleppositie. De actuator is uitgerust met een handbediening. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KJM), actuator (AG-040-B) en montage-accessoires.

Voordelen:

• Schakeltijd slechts 8 seconden
• Sterke IP67 actuator behuizing
• Zowel 24V AC als DC mogelijk (in te stellen met schakelaar)
• Twee extra eindschakelaars voor positie-terugkoppeling
• Handbediening
• Duidelijke visuele positie-indicator

Boring en schakelfunctie

De kogel heeft een T-poort. Door de kogel 90 graden te draaien kunt u schakelen tussen twee circuits of alle drie de leidingen verbinden.

Schematische weergave van de schakelfunctie van T-boring kleppen

Elektrisch schema

De actuator werkt met 24 volt DC en 24 volt AC (50/60Hz). Op de printplaat zitten twee kleine schakelaars om de actuator in te stellen op AC of DC. De standaardinstelling is DC. De actuator trekt nominaal 0,2A en maximaal 1,2A bij maximaal koppel. De actuator heeft 3-puntsregeling. Aansluitingen 1 en 2 zijn permanent aangesloten op de voeding. Aansluitingen 3 en 4 zijn voor de stuursignalen. Het aansluiten van een van deze stuurdraden sluit de klep of opent deze. Sluit nooit tegelijkertijd de klemmen 3 en 4 aan om kortsluiting en schade te voorkomen. De actuator heeft twee interne eindschakelaars die het motorvermogen uitschakelen in de eindstanden (0° en 90°, dus er wordt geen energie verbruikt wanneer de klep volledig geopend of volledig gesloten is). Deze schakelaars zijn fabrieksmatig ingesteld en niet door de gebruiker aanpasbaar. Daarnaast zijn er twee hulp-schakelaars voor externe positie-terugkoppeling (bijv. naar een PLC of indicatielampje). De hoekpositie van de hulp-schakelaars kan door de gebruiker worden aangepast; de motor-afsluit-schakelaars niet. Sluit altijd de aarde aan en gebruik de leidingen niet als aarde.

Elektrisch bedradingsschema van de AG-040-B actuator. Voordat u wisselstroom gebruikt, moeten eerst de schakelaars op de printplaat worden ingesteld.

Montage

Zorg ervoor dat de positie van de kogel en de actuator correct zijn ingesteld vóór montage. De actuator wordt geleverd met twee adapters om de actuator aan de klepas te verbinden. Monteer de actuator aan de klep met de meegeleverde bouten. Er mag geen speling zijn tussen beide flenzen. Gebruik ons assortiment fittingen om de klep op uw bestaande leidingwerk aan te sluiten.

Opmerking: Dit product wordt in aparte delen geleverd, maar met de benodigde montage-accessoires.
