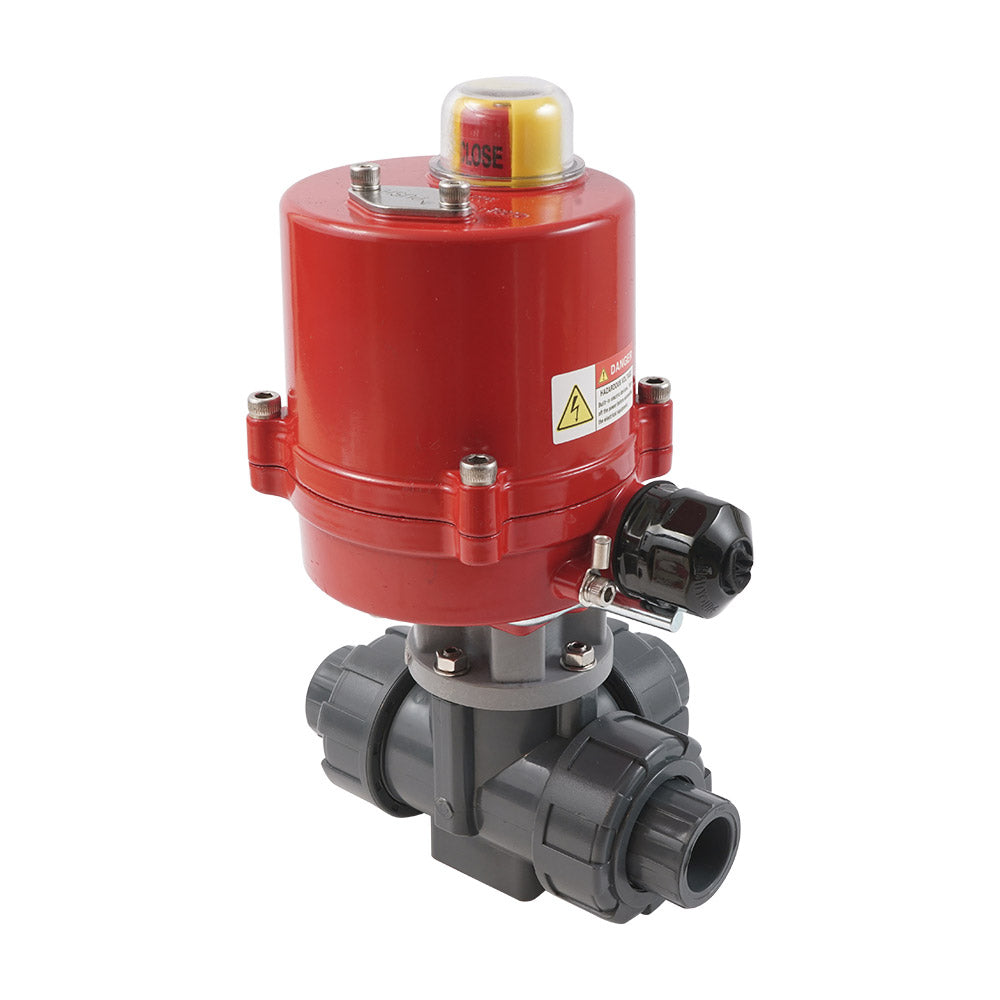

25mm Lijmmof 3-Weg PVC Elektrische Kogelkraan T-Boring 100-240 V AC PTFE/EPDM

Deze robuuste en energiezuinige 3-weg (T-boring) elektrische PVC-kogelkraan van Tameson kan worden gebruikt voor doorstroomregeling met vervuild water of corrosieve media, zoals chloride-oplossingen (zeewater of zwembaden). De kraan heeft 25 mm lijmmofaansluitingen met een true union-ontwerp. De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan heeft een boring van 18 mm, met een Kv-waarde van 7 m³/h (Cv = 8,09 gpm). Kv drukt de doorstroomsnelheid van water uit in m³/h bij een drukverlies van één bar. De kraan kan een druk aan van maximaal 10 bar bij 20°C (145 psi bij 68°F). Hij is geschikt voor temperaturen van 0 tot 60°C (32 tot 140°F).

De actuator kan worden gebruikt met wisselstroom (50/60Hz) van 100 volt tot 240 volt. De actuator verbruikt nominaal 0,1A en 0,2A bij maximaal koppel. De actuator heeft een robuuste aluminium behuizing (IP67, mits een geschikte kabel is aangesloten) en levert maximaal 40 Nm koppel. De kraan draait van 0 tot 90 graden in 8 seconden. De actuator is uitgerust met twee extra eindschakelaars voor positieterugkoppeling. De eindschakelaars zijn gepositioneerd op 0 en 90 graden. Indien nodig kan de hoekpositie van de schakelaars door de gebruiker worden aangepast. Een mechanische positie-indicator op de bovenkant van de actuator toont de kraanpositie. De actuator is uitgerust met een handmatige overbrugging. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KJM), actuator (AG-040-A) en montagematerialen.

Voordelen:

• Schaakeltijd slechts 8 seconden
• Robuuste IP67 actuatorbehuizing
• Geschikt voor voedingen van 100 tot 240V AC
• Twee extra eindschakelaars voor positieterugkoppeling
• Handmatige overbruggingsregeling
• Duidelijke visuele positie-indicator

Boring en schakelaarfunctie

De kogel heeft een T-poort. Door de kogel 90 graden te draaien kunt u schakelen tussen twee circuits of alle drie de leidingen met elkaar verbinden.

Schematische tekening van de schakelaarfunctie van T-boring kranen

Elektrisch aansluitschema

De actuator kan worden gebruikt met wisselstroom (50/60Hz) van 100 volt tot 240 volt. De actuator verbruikt nominaal 0,1A en 0,2A bij maximaal koppel. Om een kabel op de actuator aan te sluiten, moet de afdekking met vier bouten worden verwijderd. Het systeem werkt met 3-puntbesturing. Klem 1 en 2 zijn permanent verbonden met de voeding. Klem 3 en 4 worden gebruikt om de kraan te sluiten of te openen. Het signaal (fase/nul) op klem 3 en 4 moet gelijk zijn aan klem 2. Verbind 3 en 4 nooit tegelijkertijd om kortsluiting en schade te voorkomen. De actuator heeft twee interne eindschakelaars die de motorstroom uitschakelen in de eindposities (0° en 90°), zodat er geen energie wordt verbruikt wanneer de kraan volledig open of volledig gesloten is. Deze schakelaars zijn fabrieksingesteld en niet door de gebruiker instelbaar. Daarnaast zijn er twee hulpschakelaars voor externe positieterugkoppeling (bijv. naar een PLC of indicatielamp). De hoekpositie van de hulpschakelaars kan door de gebruiker worden aangepast - de motorstop-schakelaars niet. Verbind altijd de aardleiding en gebruik de leidingen niet als aarding.

Elektrisch aansluitschema van de AG-040-A actuator.

Montage

Zorg ervoor dat de positie van de kogel en de actuator correct zijn ingesteld vóór montage. De actuator wordt geleverd met twee adapters om de actuator op de kraanas aan te sluiten. Bevestig de actuator op de kraan met de meegeleverde bouten. Er mag geen speling zijn tussen beide flenzen. Gebruik ons assortiment fittingen om de kraan op uw bestaande leidingwerk aan te sluiten.

Opmerking: Dit product wordt in afzonderlijke onderdelen geleverd, maar met de benodigde montagematerialen.
