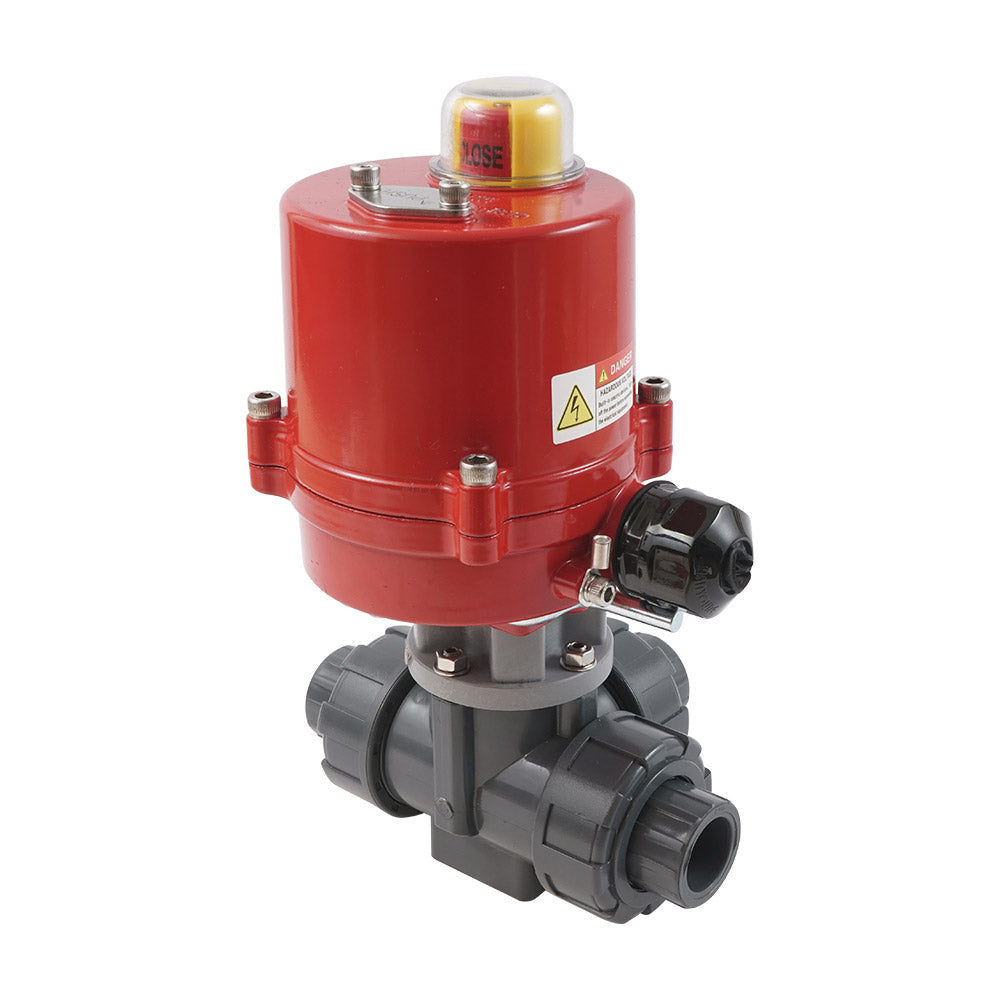

15mm Lijmmof 3-Weg PVC Elektrische Kogelkraan T-Boring 12 V AC/DC PTFE/EPDM

Deze robuuste en energiezuinige 3-weg (T-boring) elektrische PVC kogelkraan van Tameson kan worden gebruikt voor flow control met verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). De kraan heeft 15 mm lijmmoffen met een true union ontwerp. Het klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn van PTFE/EPDM. De kraan heeft een 14 mm boring, met een Kv-waarde van 3,5 m³/h (Cv = 4,05 gpm). Kv drukt de flow rate van water uit in m³/h bij een drukval van één bar. De kraan kan een druk aan tot 10 bar bij 20°C (145 psi bij 68°F). Hij is geschikt voor temperaturen van 0 tot 60°C (32 tot 140°F).

De actuator is geschikt voor zowel 12 volt DC (gelijkstroom) als 12 volt AC 50/60Hz (wisselstroom). Met schakelaars op de printplaat kan de actuator worden ingesteld voor AC of DC. De fabrieksinstelling is gelijkstroom (DC). De actuator heeft een robuuste aluminium behuizing (IP67, mits een geschikte kabel is aangesloten) en levert maximaal 40 Nm koppel. De kraan draait van 0 tot 90 graden in 8 seconden. De actuator is uitgerust met twee extra eindschakelaars voor positie-feedback. De eindschakelaars bevinden zich op 0 en 90 graden. Indien nodig kan de hoekpositie van de schakelaars door de gebruiker worden aangepast. Een mechanische positie-indicator bovenop de actuator toont de kraanpositie. De actuator is uitgerust met een handbediening. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KJK), actuator (AG-040-C) en montageaccessoires.

Voordelen:

• Schakeltijd slechts 8 seconden
• Sterke IP67 actuator behuizing
• Zowel 12V AC als DC mogelijk (instelbaar met schakelaar)
• Twee extra eindschakelaars voor positiefeedback
• Handbediening
• Duidelijke visuele positie-indicator

Boring en schakelfunctie

De kogel heeft een T-poort. Door de kogel 90 graden te draaien, kunt u schakelen tussen twee circuits of alle drie de leidingen verbinden.

Schematische tekening van de schakelfunctie van T-boring kranen

Elektrisch Schema

De actuator werkt met 12 volt DC en 12 volt AC (50/60Hz). Op de printplaat bevinden zich twee kleine schakelaars om de actuator in te stellen op AC of DC. De standaardinstelling is DC. De actuator verbruikt nominaal 0,2A, en 2,2A bij maximaal koppel. De actuator heeft 3-puntsbesturing. Klemmen 1 en 2 zijn permanent verbonden met de voeding. Klemmen 3 en 4 zijn voor de stuursignalen. Het aansluiten van een van deze stuurdraden sluit of opent de kraan. Sluit nooit klemmen 3 en 4 tegelijkertijd aan om kortsluiting en schade te voorkomen. De actuator heeft twee interne eindschakelaars die de motorstroom afsluiten bij de eindposities (0° en 90°, zodat er geen energie wordt verbruikt wanneer de kraan volledig open of volledig gesloten is. Deze schakelaars zijn fabrieksinstelling en niet door de gebruiker aan te passen. Bovendien zijn er twee hulp-eindschakelaars voor externe positiefeedback (bv. naar een PLC of indicatielampje). De hoekpositie van de hulp-eindschakelaars kan door de gebruiker worden aangepast; de motor-afsluitschakelaars niet. Sluit altijd de aarde aan en gebruik de leidingen niet als aarde.

Elektrisch schema van de AG-040-C actuator. Voordat u wisselstroom gebruikt, moeten eerst de schakelaars op de printplaat worden ingesteld.

Montage

Zorg ervoor dat de positie van de kogel en de actuator correct zijn ingesteld vóór montage. De actuator wordt geleverd met twee adapters om de actuator aan de klepsteel te bevestigen. Monteer de actuator op de kraan met de meegeleverde bouten. Er mag geen speling zijn tussen beide flenzen. Gebruik ons assortiment fittingen om de kraan aan te sluiten op uw bestaande leidingwerk.

Opmerking: Dit product wordt in losse delen geleverd, maar met de benodigde montageaccessoires.
