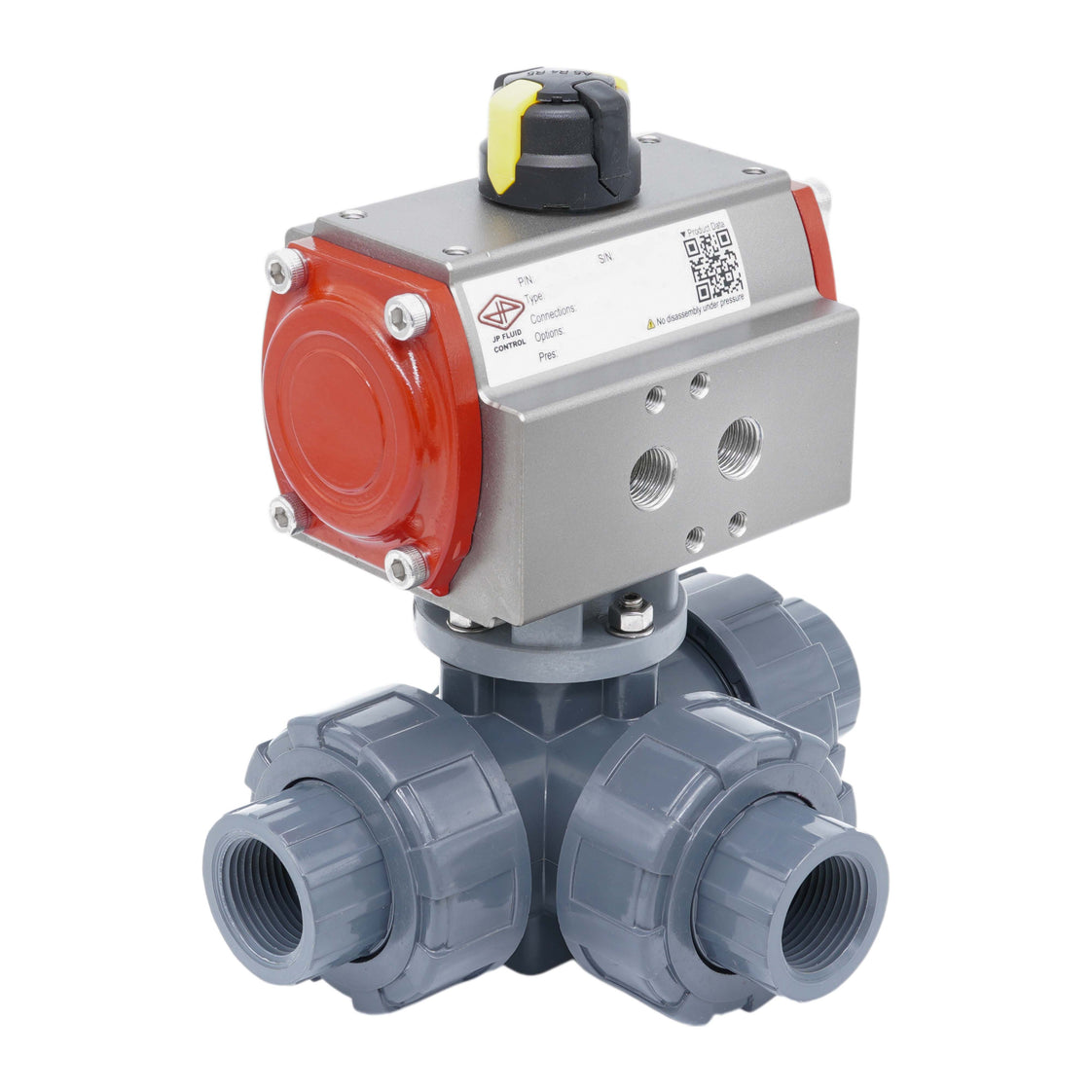

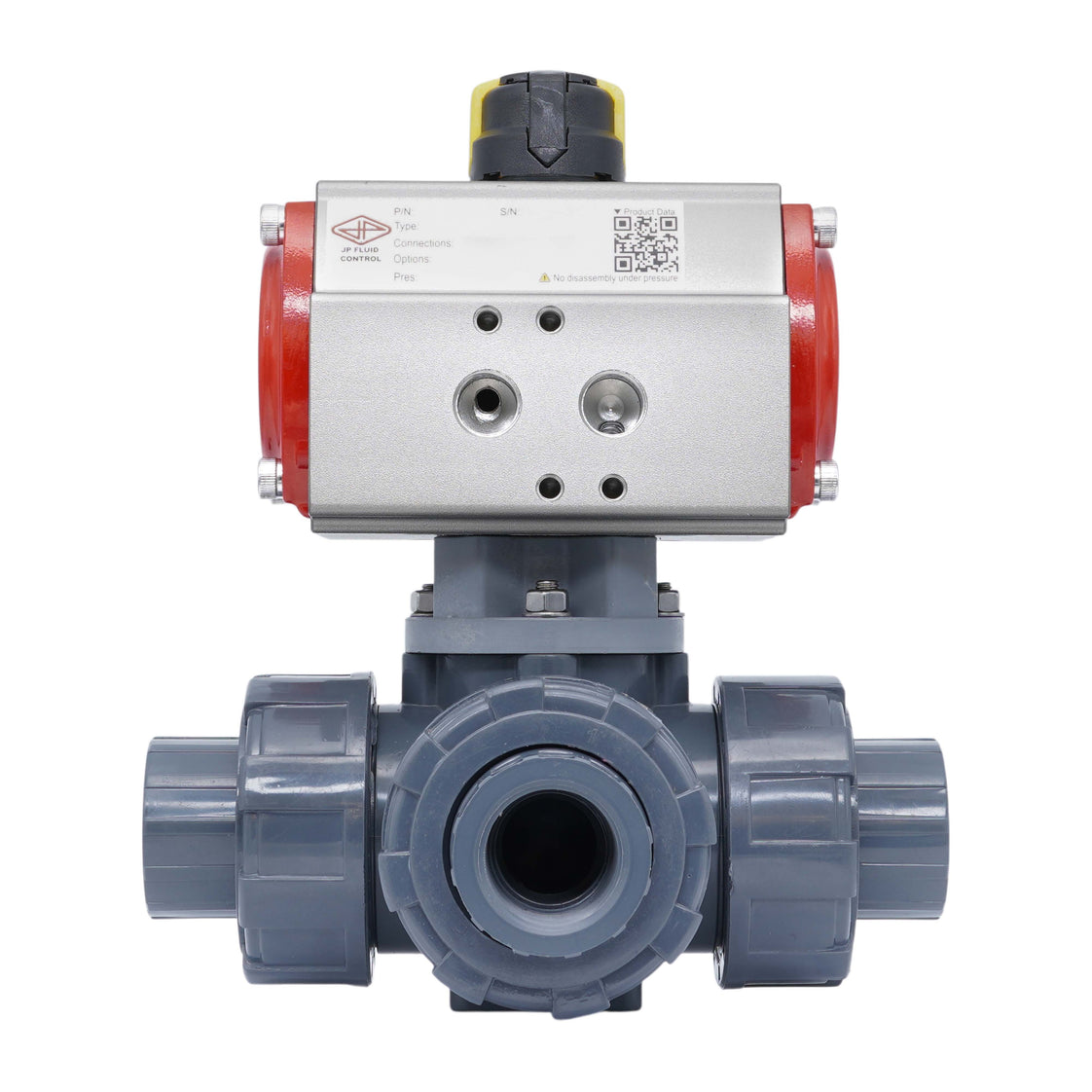

20mm Lijmmof 3-Weg PVC Pneumatische Kogelkraan T-Boring Dubbelwerkend

Deze 3-weg kogelkraan wordt pneumatisch bediend en heeft een boring van 14 mm. De kraan heeft 20 mm lijmmof aansluitingen met een true union bouwvorm. De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan is zeer geschikt voor verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). Daarnaast zijn het PVC-U lichaam en de PTFE/EPDM afdichtingen geschikt voor zoutoplossingen, verdunde zuren en basen, en polaire oplosmiddelen zoals alcoholen. Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen - raadpleeg de chemische bestendigheidstabel voor specifieke media. De kraan kan een maximale druk aan van 10 bar bij 20°C (145 psi bij 68°F). De kraan kan worden gebruikt binnen een temperatuurbereik van 0 tot 60°C (32 tot 140°F). De kraan heeft een Kv-waarde van 3,5 m³/h bij een differentiaaldruk van 1 bar (Cv = 4,05 gpm). De Kv-waarde geeft de doorstroomhoeveelheid water aan in m³/h bij een drukverschil van één bar.

De actuator heeft een robuust, dubbelwerkend tandheugelmechanisme met een 35-micron hardgeanodiseerd aluminiumlichaam. Het pneumatische ingangsbereik is van 3 tot 8 bar (43 tot 116 psi). Bovendien heeft het een Namur 1/4 inch interface voor magneetventielen en een 50 x 25 mm interface voor VDI/VDE 3845 eindschakelaarboxen. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KJK), actuator (V3JKP/PR03D) en montagematerialen.

Voordelen:

• Directe montage van 1/4 Namur magneetventiel mogelijk
• Duidelijke mechanische indicator bovenop toont de klepstand
• Snel openen/sluiten
• Dubbelwerkend biedt meer regelvermogen dan enkelvoudige actuatoren
• Kan worden uitgerust met een eindschakelaarbox (VDI/VDE 3845 50 x 25 mm)
• Lagere initiële investeringskosten dan een elektrische versie

Nadelen:

• Dubbelwerkend verbruikt meer perslucht dan enkelvoudige actuatoren

Boring en circuitfunctie

De kogel heeft een T-poort. Door de kogel 90 graden te draaien kunt u wisselen tussen twee circuits of alle drie de leidingen verbinden.

Schematische tekening van de circuitfunctie van T-boring kranen

Tameson 3-weg PVC kogelkranen

De serie omvat betrouwbare 3-weg kogelkranen met een L-poort of T-poort. De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM. De kraan is ontworpen voor verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). Ze zijn niet geschikt voor oliën, brandstoffen of aromatische/gechloreerde koolwaterstoffen - raadpleeg de chemische bestendigheidstabel voor specifieke media. De kraan kan een maximale druk aan van 10 bar bij 20°C (145 psi bij 68°F). Geschikt voor temperaturen tussen 0 en 60°C (32°F en 140°F). De kogelkranen hebben een ISO 5211 topflens (van F03 tot max. F07) waardoor de montage van een actuator mogelijk is.

JP Fluid Control pneumatische actuatoren

JP Fluid Control tandheugel pneumatische actuatoren zijn ontworpen om kwartdraai-afsluitors zoals vlinderkleppen en kogelkranen te bedienen, met zowel aan/uit als modulerende mogelijkheden. Met een duurzame geanodiseerde aluminium behuizing bieden deze actuatoren een koppel tot 900 Nm (664 ft-lbf) met een constant koppelkenmerk over het draaigebied. Ontworpen voor nauwkeurigheid en lange levensduur, hebben ze een levensduur van 500.000 cycli, wat zorgt voor betrouwbare en veilige klepaansturing. Na assemblage ondergaat elke actuator rigoureuze tests op een volledig geautomatiseerde testbank, waardoor ze geschikt zijn voor een breed scala aan industriële toepassingen.
