20mm Lijmmof 3-Weg PVC Modulerende Elektrische Kogelkraan L-Boring 24 V AC/DC

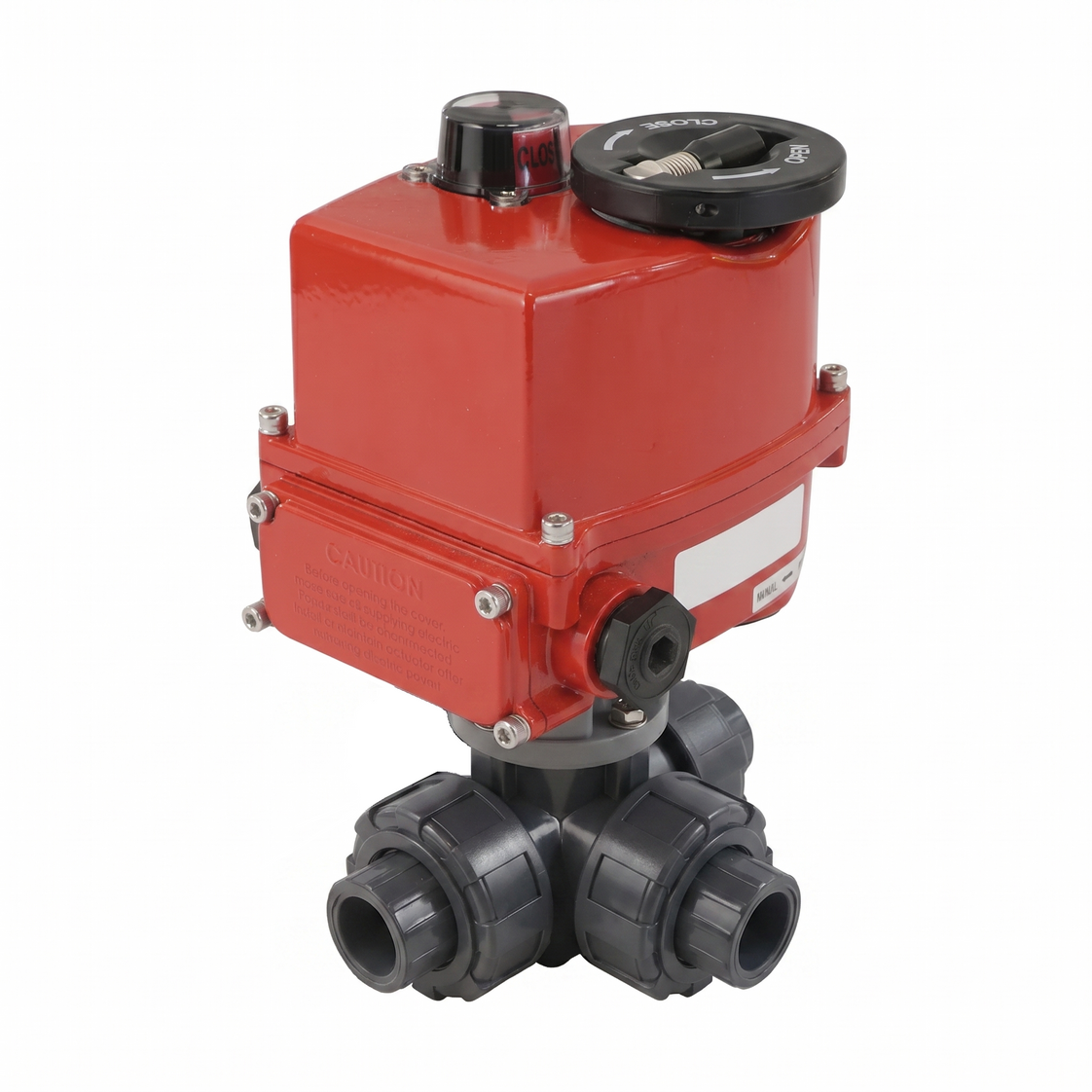

Deze modulerende elektrische actuator wordt aangeboden in combinatie met een 3-weg L-boring PVC-kogelkraan. De klep heeft 20 mm lijmmofaansluitingen met een true union bouwvorm. De klep heeft een boring van 14 mm, met een Kv-waarde van 3,5 m³/h (Cv = 4,05 gpm). Kv drukt de doorstroomsnelheid van water uit in m³/h bij een drukval van één bar. De klep kan druk tot 10 bar bij 20°C (145 psi bij 68°F) aan. Hij is geschikt voor temperaturen van 0 tot 60°C (32 tot 140°F). De klep is geschikt voor toepassingen met verontreinigd water of corrosieve media, zoals chlorideoplossingen (zeewater of zwembaden). De klepbehuizing en de kogel zijn gemaakt van PVC-U. De afdichtingen zijn gemaakt van PTFE/EPDM.

De actuator kan de klep van 0-90 graden draaien met een bedrijfskoppel van 40 Nm (hoger breakkoppel, zie de handleiding) in een tijd van 13 seconden. Hij vereist een voedingsspanning van 24 V AC/DC, heeft een S2 kortdurende bedrijfscyclus (10 min - zie handleiding), en wordt geleverd met een visuele positie-indicator bovenop het apparaat om de kleppositie duidelijk te zien. Als modulerende actuator is hij uitgerust met een digitaal positioneringssysteem (DPS), wat betekent dat hij de klep overal tussen 0-90 graden kan positioneren. Er is een stuursignaal van 4-20 mA (en 0-10V, 2-10V) nodig voor positionering. Met de duurzame polyamide (PA) behuizing van de actuator biedt het apparaat een bescherming van IP67 voor een omgevingstemperatuur van -10°C tot 50°C (14°F tot 122°F).

Lees vóór het aansluiten van de actuator de handleiding zorgvuldig door. Wordt ongemonteerd geleverd, inclusief kogelkraan (V3KKJ), actuator (AG-540-B-DPS) en montagematerialen.

Voordelen:

• Het is een modulerende actuator met een digitaal positioneringssysteem (DPS) om de klep overal tussen 0-90 graden te positioneren met een stuursignaal van 4-20 mA
• De actuator heeft een robuuste IP67 behuizing
• De actuator heeft een duidelijke visuele indicator om de kleppositie te zien

Nadelen:

• Vergeleken met een pneumatische actuator van dezelfde bouwgrootte is de bedrijfssnelheid lager

Boring en circuitfunctie

De kogel heeft een L-poort. Door de kogel 90 graden te draaien kunt u tussen twee circuits schakelen.

Schematische tekening van de circuitfunctie van L-boring kleppen

Elektrisch aansluitschema

De actuator beschikt over een 10-klemmen aansluitingssysteem verdeeld over essentiële voedings- en optionele terugkoppelfuncties. Voor basiswerking bieden klemmen 1, 2 en 3 een aarding en een 24V AC/DC-voeding met automatische spanningsdetectie. Klemmen 4 en 5 ontvangen een modulerend ingangssignaal, dat standaard is ingesteld op 4-20 mA maar kan worden geconfigureerd naar 0-10V of 2-10V. Voor externe bewaking bieden klemmen 6 en 7 een continu positieterugkoppelsignaal, doorgaans 4-20 mA. Er mag nooit externe spanning op deze terugkoppelpennen worden aangesloten om permanente schade te voorkomen. Tot slot gebruiken klemmen 8, 9 en 10 een gemeenschappelijke bron om discrete bevestigingen van de status "Open" of "Gesloten" te geven via eindschakelaars.

Elektrisch aansluitschema van de AG-540-B-DPS actuator.

Montage

Zorg ervoor dat de positie van de kogel en de actuator correct zijn ingesteld vóór de montage. De actuator wordt geleverd met twee adapters om de actuator op de klepas aan te sluiten. Bevestig de actuator aan de klep met de meegeleverde bouten. Er mag geen speling zijn tussen beide flenzen. Gebruik ons assortiment fittingen om de klep op uw bestaande leidingwerk aan te sluiten.

Let op: Dit product wordt in afzonderlijke onderdelen geleverd, maar met de vereiste montagematerialen.
