CIL-50mm Voetsteun Staal ISO-15552 MCQV/MCQI2

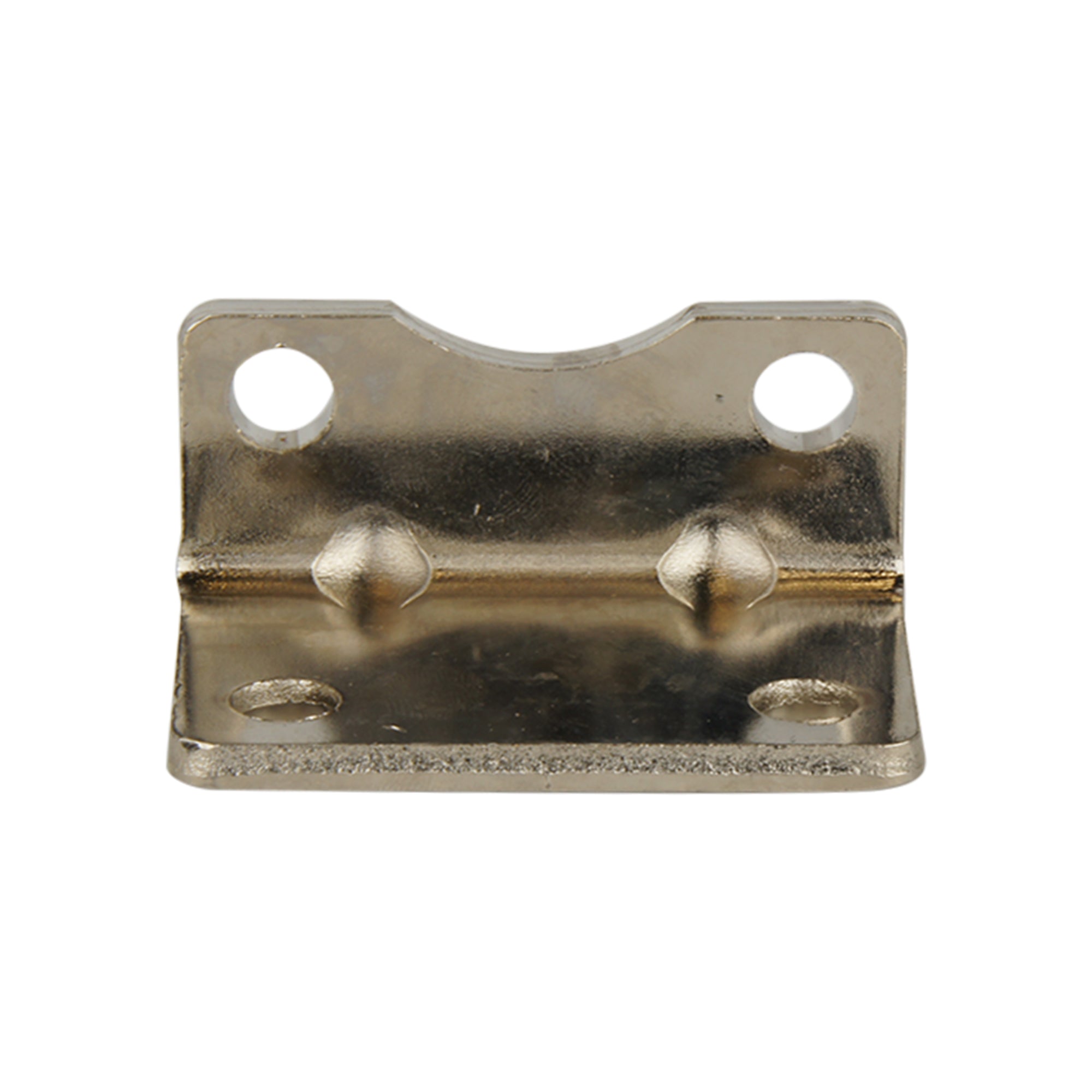

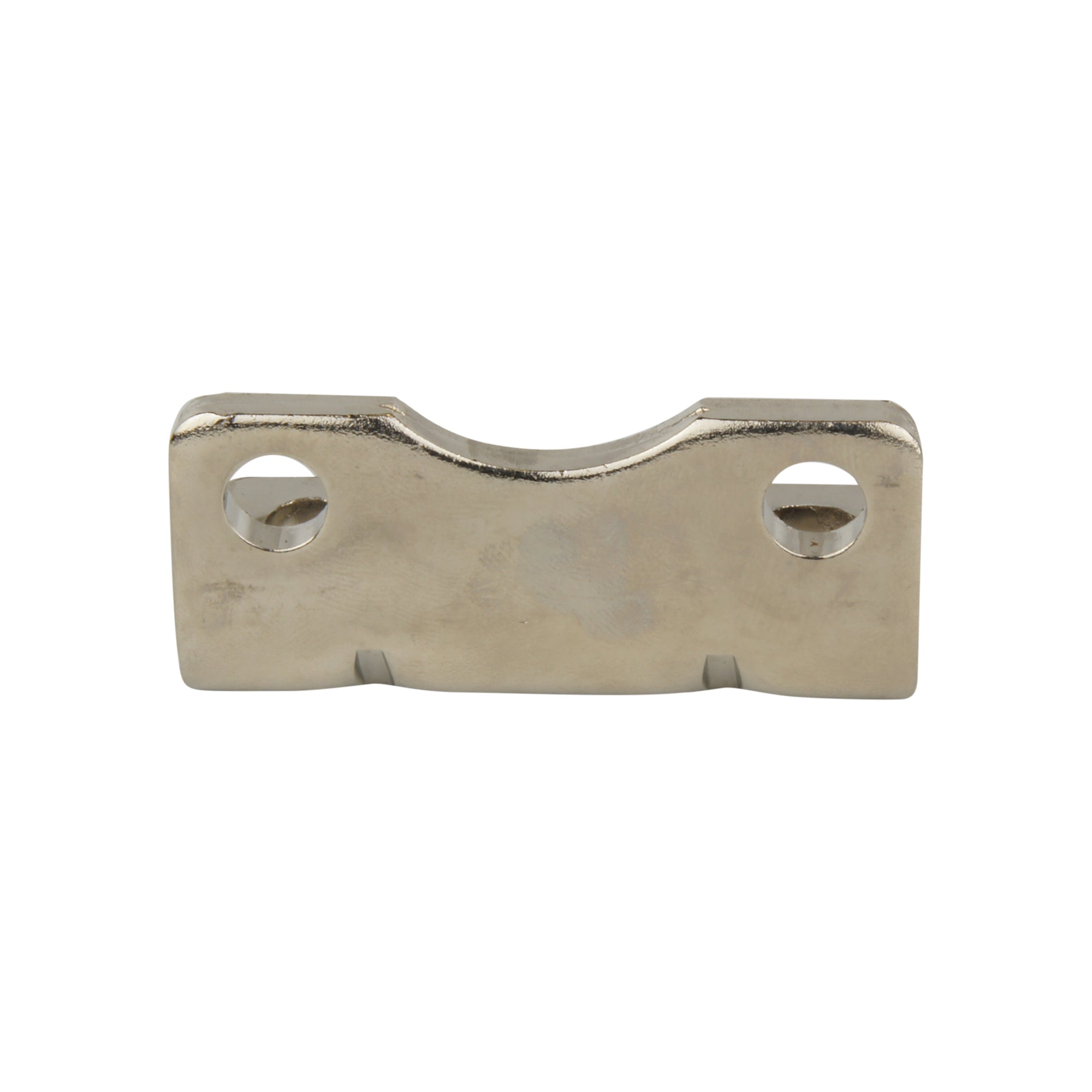

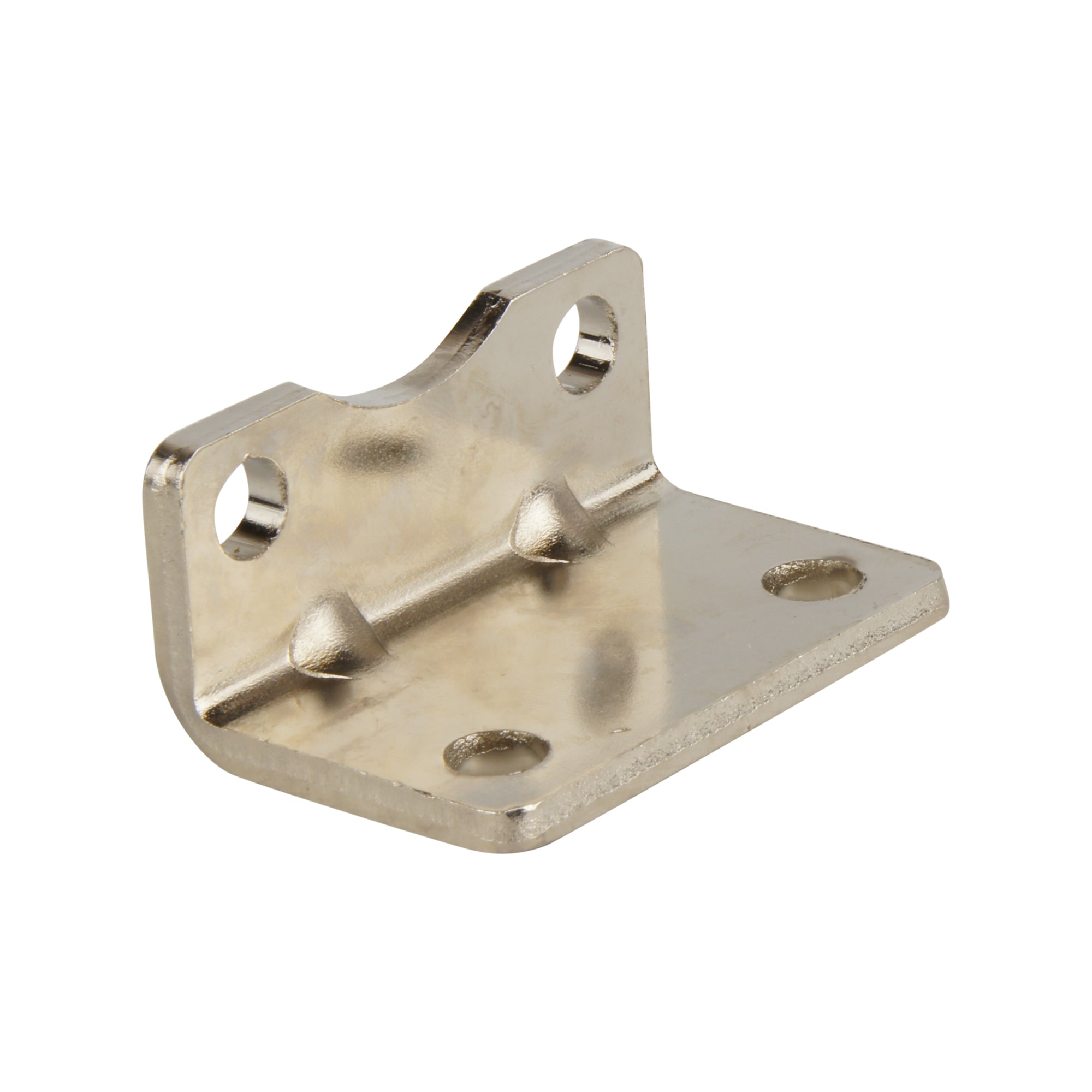

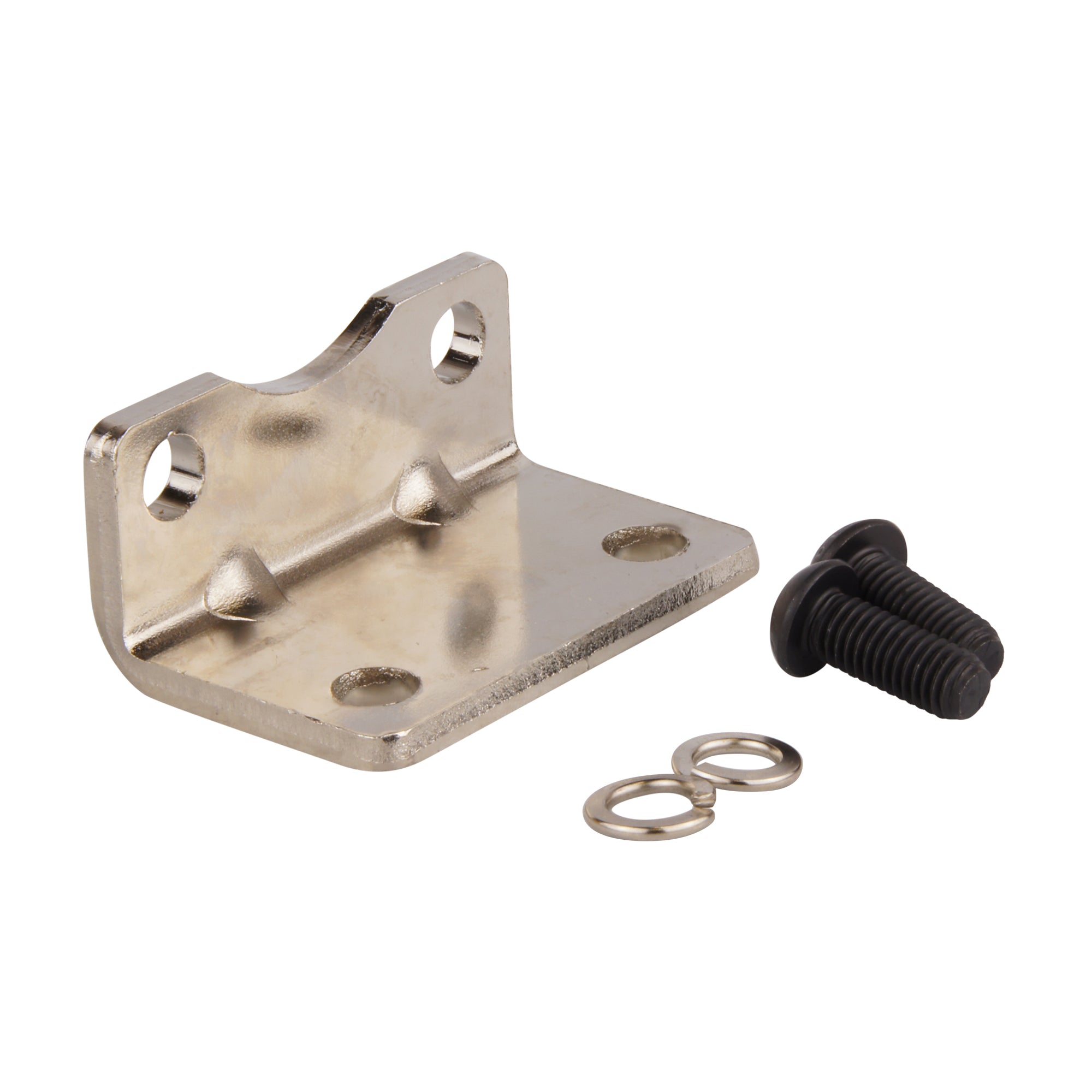

Deze voetflens is ontworpen voor vaste montage van ISO 15552 & 21287 pneumatische cilinders met een diameter van 50 mm. Als uw cilinder niet aan de ISO-norm voldoet, moet u ervoor zorgen dat de flens goed op het cilinderdeksel kan worden gemonteerd. Ze kunnen gemakkelijk worden gemonteerd en gedemonteerd. Ze creëren een starre bevestiging, wat betekent dat de cilinder goed moet zijn uitgelijnd ten opzichte van de belasting. Zij moeten worden gebruikt aan de voor- en achterzijde van de cilinder (2 nodig). Deze voetbevestigingsflens heeft twee gaten om hem aan de cilinder vast te bouten en heeft vervolgens een bocht van 90° en twee gaten in de flens om hem met bouten vast te zetten op het montagevlak parallel aan de stang van de cilinder. Ze zijn gemaakt van staal.

Voordelen:

• Veilige vaste montage
• Eenvoudige montage/demontage

Nadelen:

• Heeft weinig tolerantie voor uitlijnfouten
• Twee voetsteunen zijn nodig om de cilinder te bevestigen

LB-reeks

De Mindman MCQV & MCQI2 montagetoebehoren voor het cap-end bestaan uit flenzen, voetbevestigingen, en gaffels. Deze reeks maakt vaste montage mogelijk (flens- en voetbevestiging) en de mogelijkheid van vaste scharnierbevestiging (binnendraad, buitendraad of buitendraad haakse gaffel). Ze worden gemakkelijk bevestigd aan ISO 15552 of 21287 (32-100 mm) met vier bouten. De gaffels worden altijd aan de achterzijde van de cilinder gemonteerd, de voetbevestigingen moeten zowel aan de voor- als aan de achterzijde worden gemonteerd (hetzelfde onderdeel) en de flens kan aan de achterzijde, voorzijde of beide worden gemonteerd. De benodigde pennen voor de spleetogen zijn ook in deze serie verkrijgbaar.
