CIL-8mm Voetsteun Staal ISO-6432 MCMI [5 Stuks]

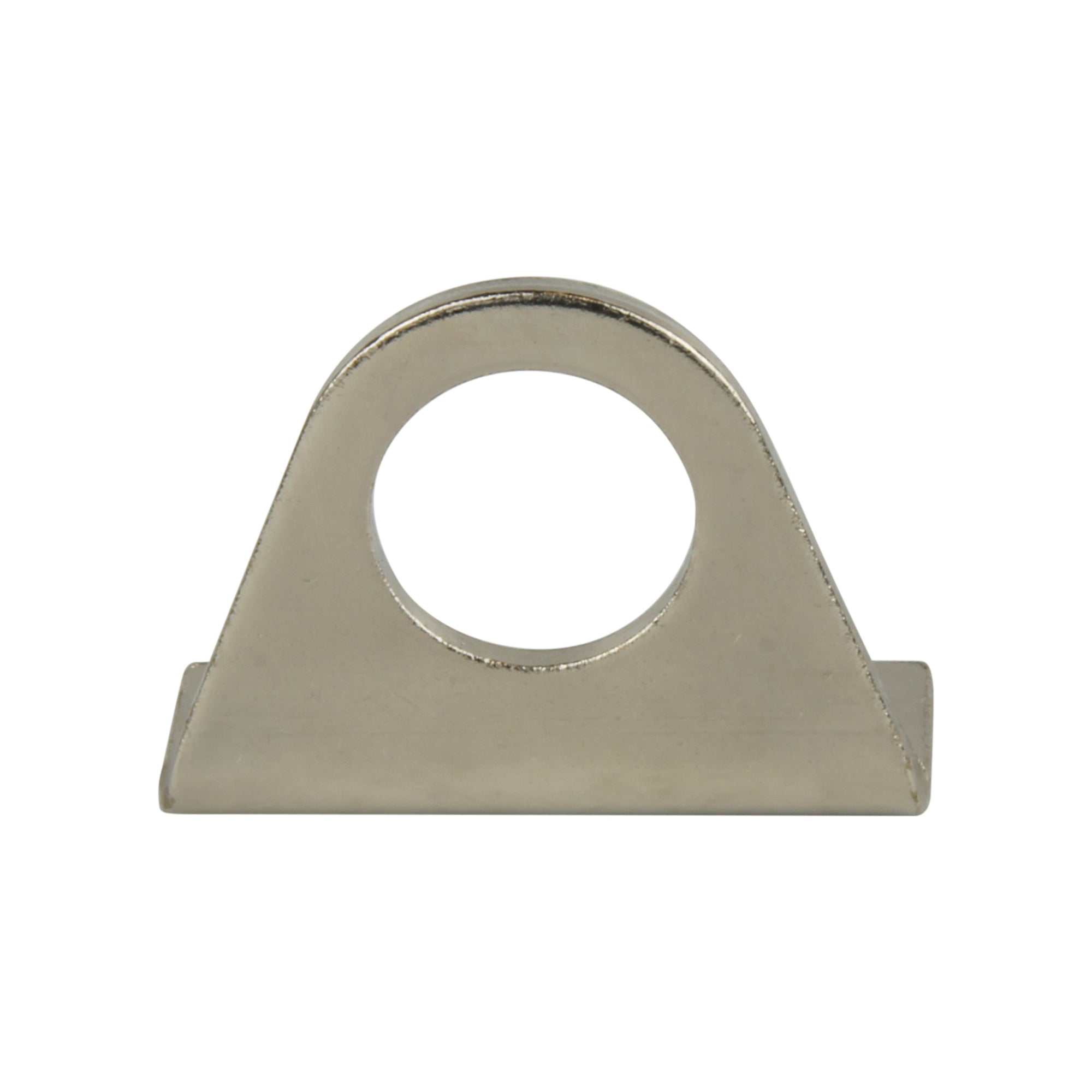

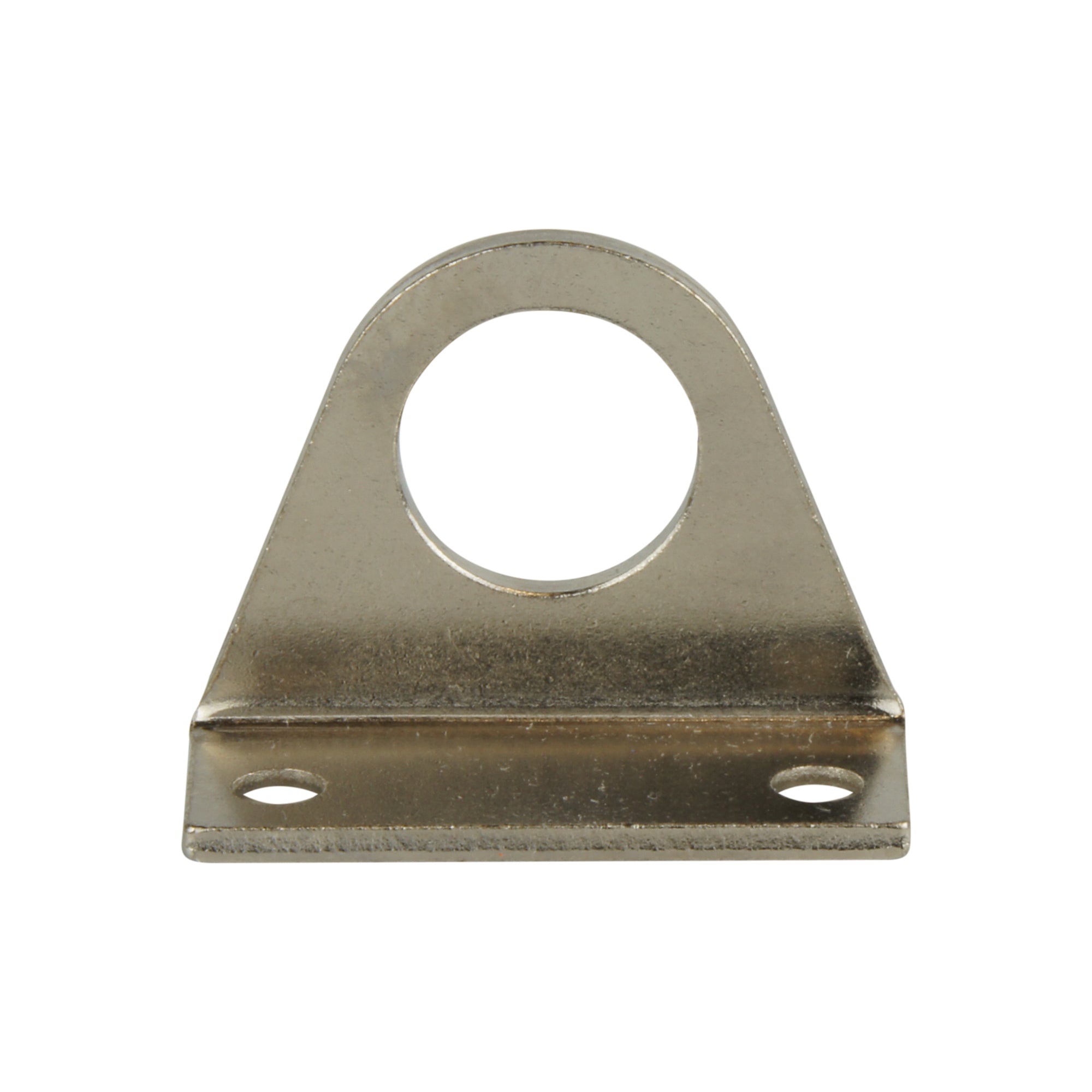

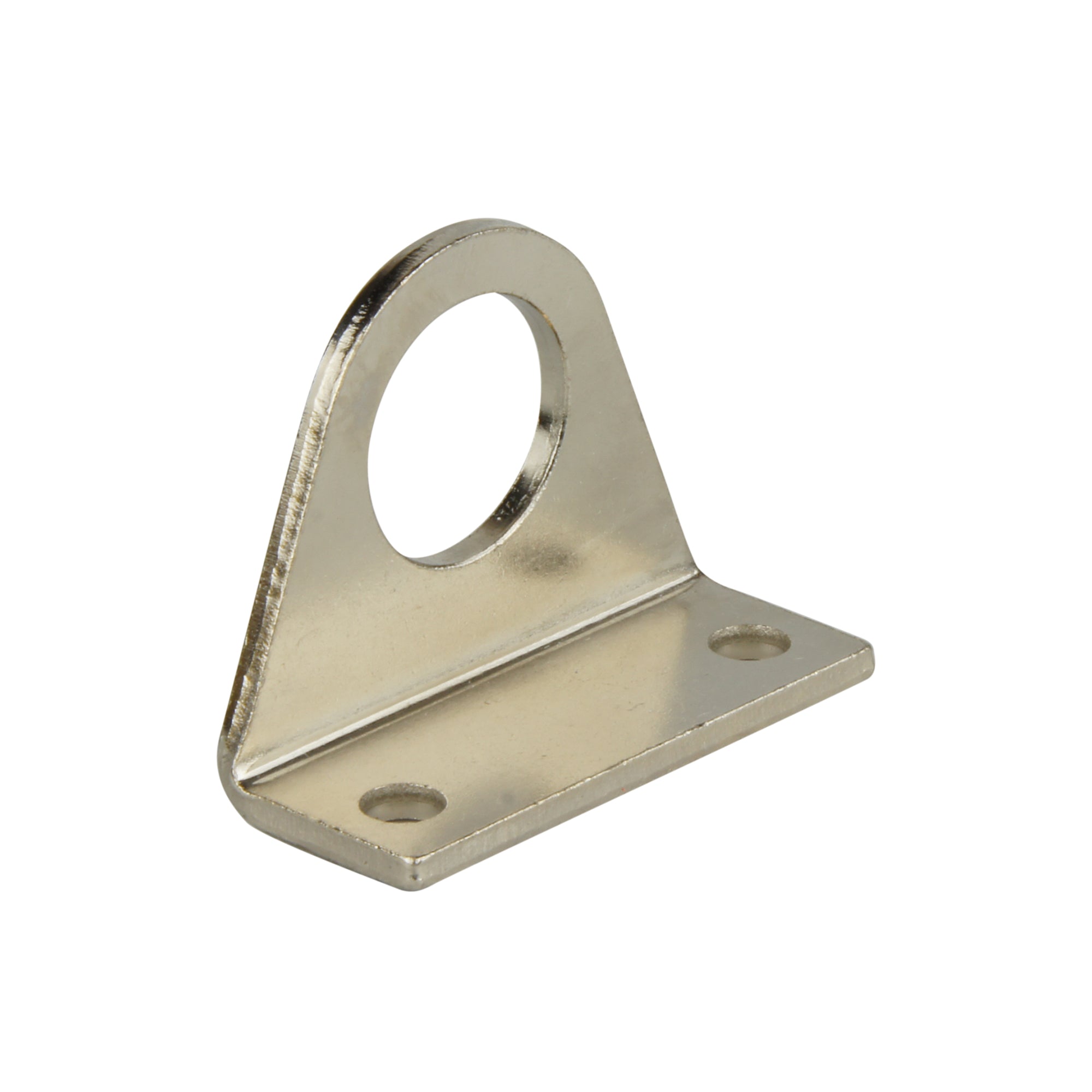

Deze voetsteun is ontworpen voor vaste montage van ISO 6432 pneumatische cilinders met een diameter van 8 mm. Als uw cilinder niet aan de ISO-norm voldoet, moet u ervoor zorgen dat de flens goed op het cilinderdeksel kan worden gemonteerd. Ze kunnen gemakkelijk worden gemonteerd en gedemonteerd. Ze creëren een starre bevestiging, wat betekent dat de cilinder goed moet zijn uitgelijnd ten opzichte van de belasting. Zij moeten worden gebruikt aan de voor- en achterzijde van de cilinder (2 nodig). Deze voetbevestigingsflens wordt over de cilinderbehuizing geschoven en vervolgens met een bout op de cilinderbehuizing geschroefd en de montageplaat vastgezet. De montageplaat heeft dan een bocht van 90° en twee gaten in de flens om hem met bouten parallel aan de stang van de cilinder aan het montagevlak te bevestigen. Ze zijn gemaakt van staal.

Voordelen:

• Veilige vaste montage
• Eenvoudige montage/demontage

Nadelen:

• Heeft weinig tolerantie voor uitlijnfouten
• Twee voetsteunen zijn nodig om de cilinder te bevestigen

LB-reeks

Het Mindman MCMI montagetoebehoren voor het cap-end bestaat uit vaste montagemogelijkheden in de vorm van een flens of voetbevestigingen. Beide maken een eenvoudige montage en demontage en een veilige montageverbinding mogelijk. De flenzen worden aan de achterkant (duwende toepassing) of voorkant (trekkende toepassing) gemonteerd, of er worden twee flenzen gebruikt (toepassing doet beide). Voor voetsteunen moet er altijd een aan de voor- en achterkant zijn.
