J4C Modulerende Fail-Safe 24-240 V AC/DC-actuator 140 Nm F10 22 mm

Let op: Dit product is niet meer verkrijgbaar

Niet langer beschikbaar
J4C Modulerende Fail-Safe 24-240 V AC/DC-actuator 140 Nm F10 22 mm

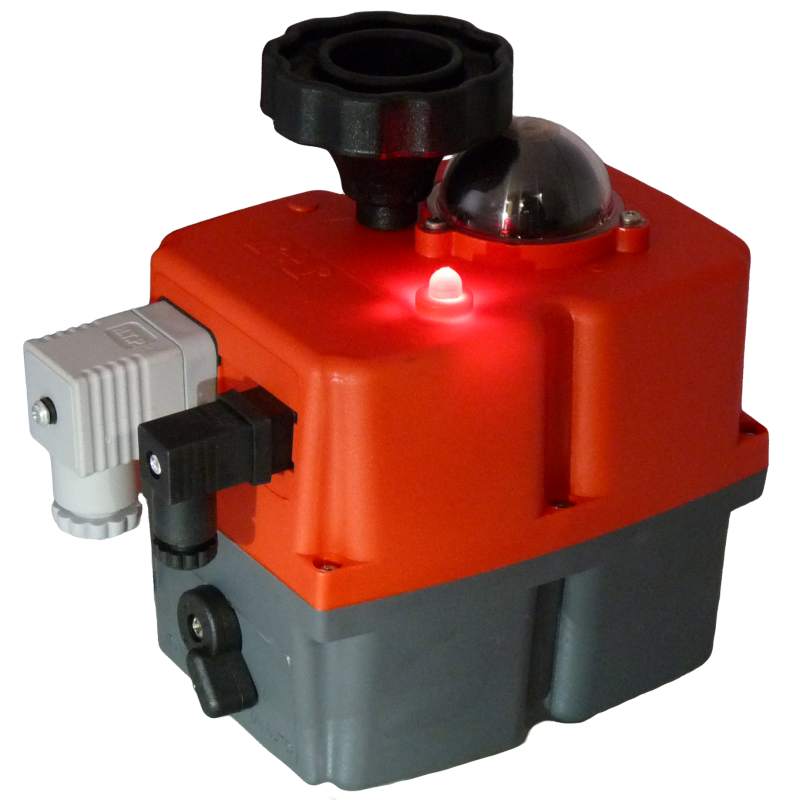

Afbeelding kan iets afwijken
Zie specificaties voor nauwkeurige informatie.
Referentie: V2S4S
Merk: JJ

Met deze modulerende elektrische actuator met fail safe functie kunt u kwartslag (kogel- of vlinder)kleppen bedienen. Hij heeft een werkmoment van 140 Nm en een bedrijfstijd van 34 seconden bij een voedingsspanning van 24-240 V AC/DC. Het is een modulerende actuator met een digitaal positioneringssysteem (DPS), zodat de positie van de klep kan worden gemoduleerd tussen 0-90 graden met een stuursignaal van 4-20 mA/0-10 V. De actuator heeft een batterijveiligheidsretour (BSR), zodat de klep bij stroomuitval teruggaat naar de normale, niet gevoede toestand. Actuator wordt gemonteerd op een kwartslagklep met een ISO 5211 F07 of F10 flens. Duurzame polyamide (PA) behuizing, IP67 bescherming, en geschikt voor omgevingstemperaturen van -20 tot 70 °C.

Bekijk alle
Opmerking: product kan niet worden geretourneerd

Let op: Dit product is niet meer verkrijgbaar

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Met deze modulerende elektrische actuator met fail safe functie kunt u kwartslag (kogel- of vlinder)kleppen bedienen. Hij heeft een bedrijfskoppel van 140 Nm (hoger breekkoppel, zie de handleiding) en kan de klep in 34 seconden openen/sluiten bij een bedrijfscyclus van 75%. Het vereist een voedingsspanning van 24-240 V AC/DC en het heeft een visuele positioneringsindicator bovenop de eenheid om duidelijk de klepstand te zien. Als modulerende actuator is hij uitgerust met een digitaal positioneringssysteem (DPS), wat betekent dat hij de klep overal tussen 0-90 graden kan positioneren. Er is een stuursignaal van 4-20 mA/0-10 V nodig voor de positionering. Hij is ook uitgerust met een batterijveiligheidsretour (BSR) als elektronische veiligheidsfunctie. Als de stroom uitvalt, zal de batterij de actuator voldoende van stroom voorzien om hem weer in zijn normale toestand te brengen (normaal open/dicht, afhankelijk van hoe hij is gemonteerd). Hij is standaard voorzien van een tandwiel voor handmatige bediening om in noodgevallen de stang van de actuator met de hand te kunnen verdraaien. Hij is ontworpen voor montage op een kwartslag kogel- of vlinderklep met een ISO 5211 F07 of F10 flens met een 22 mm stervormige aansluiting voor vierkante aandrijfassen. Hij heeft een duurzame polyamide (PA) behuizing met een IP67 beschermingsgraad die geschikt is voor gebruik in een omgeving van -20 tot 70 °C. Alvorens de actuator aan te sluiten, gelieve de handleiding aandachtig te lezen.

Voordelen:

  • Het is een modulerende actuator met een digitaal positioneringssysteem (DPS) om de klep te positioneren tussen 0-90 graden met een stuursignaal van 4-20 mA
  • Hij is uitgerust met een Battery Safety Return (BSR) om de actuator van stroom te voorzien zodat de klep weer in zijn normale staat kan draaien
  • Hij heeft een robuuste IP67-behuizing
  • Hij heeft standaard een tandwiel voor handmatige bediening om de klep indien nodig handmatig te kunnen draaien
  • Het heeft een duidelijke visuele positie-indicator om de stand van de klep te zien
  • Hij is ontworpen voor montage op een kwartslag kogel- of vlinderklep met een ISO 5211 F07 of F10 flens.

Nadelen:

  • In vergelijking met een pneumatische actuator van dezelfde grootte, is de werkingssnelheid trager

J4C serie

De J4C elektrische hoogspanningsklepactuators van fabrikant J+J bieden een indrukwekkende lijst van standaardfuncties, waaronder bescherming tegen schade door overkoppel of condensatie. Actuators zijn ook verkrijgbaar met verschillende opties, zoals de fail-safe BSR (Battery Safety Return) of modulerend DPS (Digital Positioning System). De serie heeft een werkmomentbereik tussen 20-300 Nm. De J4C fail-safe of modulerende elektrische actuator is dezelfde als de standaard on-off J4C actuator, maar een BSR en/of een DPS kit is in de actuator toegevoegd. De J4C BSR fail-safe actuator kan worden ingesteld op fail open of fail closed. De J4C DPS modulerende actuator kan worden geregeld met 4-20 mA of 0-10 V (0-10 V op aanvraag).
