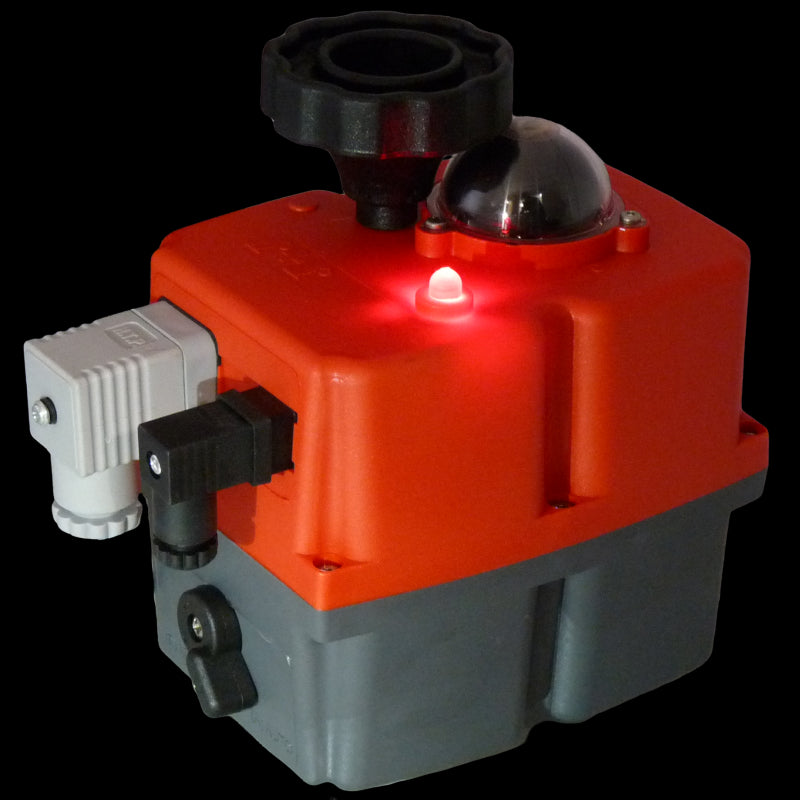

J3C Modulerende elektrische actuator 24-240 V AC/DC 20 Nm F05 9 mm
Let op: Dit product is niet meer verkrijgbaar
Met deze modulerende elektrische actuator kunt u kwartslag (kogel- of vlinder)kleppen bedienen. Hij heeft een werkkoppel van 20 Nm en een werktijd van 10 seconden met een voedingsspanning van 24-240 V AC/DC. Het is een modulerende actuator met een digitaal positioneringssysteem (DPS), zodat de positie van de klep kan worden gemoduleerd tussen 0-90 graden met een stuursignaal van 4-20 mA/0-10 V. De actuator wordt gemonteerd op een kwartslagklep met een ISO 5211 F03, F04 of F05 flens. Duurzame polyamide (PA) behuizing, IP67 bescherming, en geschikt voor omgevingstemperaturen van -20 tot 70 °C.
Let op: Dit product is niet meer verkrijgbaar
Beschrijving
Met deze modulerende elektrische actuator kunt u kwartslag (kogel- of vlinder)kleppen bedienen. Hij heeft een werkkoppel van 20 Nm (hoger remkoppel, dus raadpleeg de handleiding) en kan de klep in 10 seconden openen/sluiten met een duty cycle van 75%. Het vereist een voedingsspanning van 24-240 V AC/DC en het heeft een visuele positioneringsindicator bovenop de eenheid om duidelijk de klepstand te zien. Als modulerende actuator is hij uitgerust met een digitaal positioneringssysteem (DPS), wat betekent dat hij de klep overal tussen 0-90 graden kan positioneren. Er is een stuursignaal van 4-20 mA/0-10 V nodig voor de positionering. Hij is standaard voorzien van een tandwiel voor handmatige bediening om in noodgevallen de stang van de actuator met de hand te kunnen verdraaien. Hij is ontworpen voor montage op een kwartslag kogel- of vlinderklep met een ISO 5211 F03, F04 of F05 flens met een 9 mm stervormige aansluiting voor vierkante aandrijfassen. Hij heeft een duurzame polyamide (PA) behuizing met een IP67 beschermingsgraad die geschikt is voor gebruik in een omgeving van -20 tot 70 °C. Alvorens de actuator aan te sluiten, gelieve de handleiding aandachtig te lezen.
Voordelen:
- Het is een modulerende actuator met een digitaal positioneringssysteem (DPS) om de klep te positioneren tussen 0-90 graden met een stuursignaal van 4-20 mA
- Hij heeft een robuuste IP67-behuizing
- Hij heeft standaard een tandwiel voor handmatige bediening om de klep indien nodig handmatig te kunnen draaien
- Het heeft een duidelijke visuele positie-indicator om de stand van de klep te zien
- Hij is ontworpen voor montage op een kwartslag kogel- of vlinderklep met een ISO 5211 F03, F04 of F05 flens.
Nadelen:
- De actuator is niet uitgerust met een Battery Safety Return (BSR), maar kan handmatig worden bediend als de stroom uitvalt
- In vergelijking met een pneumatische actuator van dezelfde grootte, is de werkingssnelheid trager
J3C-serie
De J3C elektrische hoogspanningsklepactuators van fabrikant J+J bieden een indrukwekkende lijst van standaardfuncties, waaronder bescherming tegen schade door overkoppel of condensatie. Actuators zijn ook verkrijgbaar met verschillende opties, zoals de fail-safe BSR (Battery Safety Return) of modulerend DPS (Digital Positioning System). De serie heeft een werkmomentbereik tussen 20-300 Nm. De J3C fail-safe of modulerende elektrische actuator is dezelfde als de standaard on-off J3C actuator maar een BSR en/of een DPS kit is in de actuator toegevoegd. De J3C BSR fail-safe actuator kan worden ingesteld op fail open of fail closed. De J3C DPS modulerende actuator kan worden geregeld met 4-20 mA of 0-10 V (0-10 V op aanvraag).
