ISO 15552 Dubbelwerkende Cilinder 63-400mm - Magnetisch - Demping - RVS

ISO 15552 Dubbelwerkende Cilinder 63-400mm - Magnetisch - Demping - RVS
ISO 15552 Dubbelwerkende Cilinder 63-400mm - Magnetisch - Demping - RVS
Afbeelding kan iets afwijken
Zie specificaties voor nauwkeurige informatie.
Referentie: P29VV
Merk: Airtec
Fabr. nr.: XM-063-400-0V0

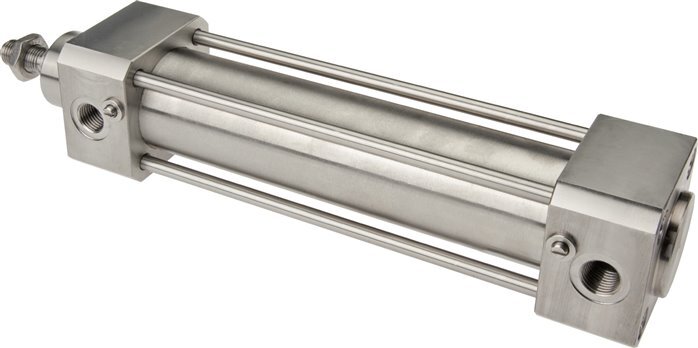

Dit is een dubbelwerkende pneumatische cilinder ISO 15552 met een boring van Ø63 mm en een slag van 400 mm. De werkdruk bedraagt 1 tot 10 bar (14,5 tot 145,04 psi). De cilinder is zelfsmerend en heeft een instelbare demping en een magnetische zuiger voor positiebepaling. De einddraad is M16 x 1,5. Breed aanbod aan montagetoebehoren beschikbaar. De cilinderkop, voet en buis zijn gemaakt van 304 roestvrij staal en de zuigerstang is gemaakt van 316 roestvrij staal. Geschikt voor temperaturen van -20 tot 80 °C.

Bekijk alle
€1152.61
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
€952.57
excl BTW
Op voorraad +2 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 0 stuks is er een langere levertijd van 2 dagen. Maximaal 1 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.
Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75.00
Verwachte levering binnen 3 werkdagen

Klanten waarderen ons 4.81 / 5

1982 reviews op TrustedShops

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Beschrijving

Deze pneumatische cilinder is dubbelwerkend, wat betekent dat er luchtdruk nodig is om de stang uit en in te trekken. De cilinder voldoet aan ISO 15552 (vervangt VDMA 24562 en ISO 6431), een wereldwijd aanvaarde en veel gebruikte norm. Het voordeel is dat het wereldwijd uitwisselbaar is met andere grote merken zoals Festo, SMC of Norgren. De boring is 63 mm en de slaglengte is 400 mm. Deze cilinder heeft een werkdruk van 1 tot 10 bar (14,5 tot 145,04 psi). De zuigerstang heeft M16 x 1,5 schroefdraad. De zuiger bevat een magnetisch element. Dit maakt nauwkeurige positieterugkoppeling van de stanglocatie mogelijk door montage van (een of meer) magnetische sensoren, zoals reed- of hallsensoren. De demping aan beide uiteinden van de slag is instelbaar met stelschroeven. De cilinder heeft twee G 3/8 inch poorten voor de luchtgeleiding. De cilinder kan stijf of flexibel worden gemonteerd met een groot aantal montagemogelijkheden, zoals stangwartels (ISO 8139) of stangvorkuiteinden. De cilinderkop, voet en buis zijn gemaakt van 304 roestvrij staal en de zuigerstang is gemaakt van 316 roestvrij staal. De Airtec ISO 15552 cilinders zijn compatibel met de volgende productseries: Asco G453, Aventics PRA, Festo DSBC, IMI Norgren PRA, Parker P1D, Parker P1F en de SMC CP96-serie.

Voordelen:

  • ISO 15552 is wereldwijd geaccepteerd en uitwisselbaar met andere grote merken
  • Geschikt voor agressieve of natte omgevingen dankzij het roestvrijstalen ontwerp
  • Dubbelwerkende cilinders kunnen in twee richtingen druk uitoefenen en bieden meer bewegingscontrole dan enkelwerkende cilinders
  • Het einde van de slag kan worden aangepast voor demping
  • De cilinder is zelfsmerend en vereist weinig onderhoud.

Nadelen:

  • Niet geschikt voor ijzige omstandigheden

Downloads

Airtec ISO 15552 Stainless steel
pdf
Download

Specificaties

Cilinder ISO-norm
Internationale ISO-normen definiëren afmetingen, accessoires en prestaties. Het vergemakkelijkt de uitwisseling van bestaande cilinders die aan dezelfde norm voldoen.
ISO 15552
Aansluitmaat
De grootte van de aansluitpoorten voor de luchtslangen.
3/8 inch
Zuigerdiameter (mm)
Diameter van de zuiger die in de cilinder beweegt.
63
Slag (mm)
De slaglengte is de afstand die de zuiger aflegt in de cilinder.
400
Bediening
Werkingsprincipe van de cilinder. Dubbelwerkende cilinders gebruiken perslucht om uit te schuiven en in te trekken. Enkelwerkende cilinders gebruiken een veer of externe kracht om terug te keren.
Dubbelwerkend
Demping
Demping vertraagt of regelt de zuigersnelheid om schade en lawaai aan het einde van de slag van een pneumatische cilinder te voorkomen. Dit wordt bereikt met dempingsmiddelen zoals naaldkleppen.
Verstelbaar
Druk (bar)
De druk waarbij de pneumatische cilinder werkt.
1 bar tot 10 bar
Maximale kracht in (N)
De maximale kracht wordt berekend met een standaardformule, uitgaande van 10 bar en 10% wrijvingsverlies. Houd altijd rekening met het gegevensblad van de fabrikant en gebruik hoge veiligheidsmarges.
2623
Max. kracht uit (N)
De maximale intrekkracht wordt berekend met een standaardformule, uitgaande van 10 bar en 10% wrijvingsverlies. Houd altijd rekening met het gegevensblad van de fabrikant en gebruik hoge veiligheidsmarges.
2804
Magnetisch
Een zuiger met een magnetisch element kan worden gebruikt om de positie te detecteren met positiesensoren die op de cilinder zijn gemonteerd.
Ja
Stijl van sensorbevestiging
Methode of stijl om een sensor op de cilinder te monteren.
Met montagekit (niet meegeleverd)
Draad
Schroefdraad die wordt gebruikt om de zuigerstang met de belasting te verbinden.
M16 x 1.5
Type aansluiting
Verwijst naar het type poortaansluiting dat wordt gebruikt op de pneumatische cilinder. Deze parameter is belangrijk bij het selecteren van de juiste koppelstukken of geluiddempers voor een goede installatie en werking van de cilinder.
Cilindrische binnendraad BSPP-G
Materiaal
Het materiaal waarmee de buitenmantel van de pneumatische cilinder is gemaakt. Het bepaalt de duurzaamheid van de cilinder, de weerstand tegen corrosie en andere omgevingsfactoren.
RVS 304 (1.4301)
Afdichtingsmateriaal
De keuze voor afdichtingsmaterialen hangt meestal af van de chemische weerstand en de temperatuur- en drukwaarden. Gebruik onze chemische weerstandstabel voor de compatibiliteit van stoffen.
NBR (nitrilrubber)
Temperatuur (°C)
Veilig en efficiënt bedrijfstemperatuurbereik.
-20 °C tot 80 °C
