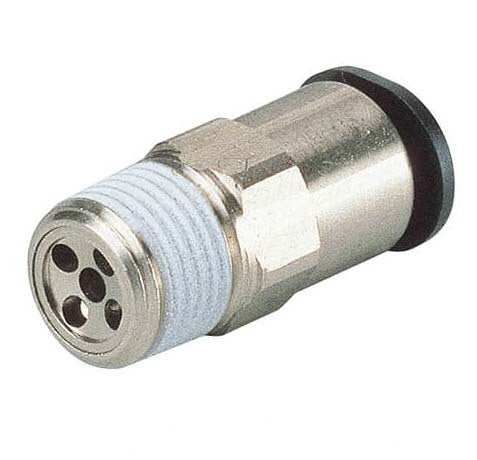

IN R1/8" x UIT 8mm Recht 0.3mm Doorlaat Regeling-Uit Terugslagklep
Let op: Dit product is niet meer verkrijgbaar
Dit is een voor uitgaande lucht rechte 0.3 mm terugslagklep voor één directionele vaste luchtstroomregeling. De openingsdruk van de terugslagklep is 0.5 bar. Het heeft een 8 mm insteek koppeling aan de ene kant en een R 1/8 inch poort met mannelijke schroefdraad aan de andere kant. De werkdruk varieert van 1 tot 9 bar. Het heeft een NBR afdichting waardoor het is geschikt voor toepassingen binnen een temperatuurbereik van 0 tot 60 °C.
Let op: Dit product is niet meer verkrijgbaar
Beschrijving
Dit is een uitgaande recht terugslagklep voor één richtings luchtstroomregeling. De koppeling heeft een opening van 0.3 mm die de stroming in één richting blokkeert en in de tegenovergestelde richting opent, waardoor er een vrije doorstroming ontstaat. De openingsdruk van de terugslagklep is 0.5 bar.
Het heeft een 8 mm insteek koppeling aan de ene kant en een R 1/8 inch mannelijke poort met schroefdraad aan de andere kant. De insteekkoppeling zorgt voor een gemakkelijke aansluiting op de slang. Duw de slang in de koppeling waarna deze vastgeklemd wordt door roestvrijstalen klauwen. De stroom wordt gemeten vanaf de poort met mannelijke schroefdraad naar de insteekkoppelingpoort.
De bedrijfsdruk varieert van 1 tot 9 bar. Het heeft een NBR afdichting wat deze koppeling geschikt maakt voor toepassingen binnen een temperatuurbereik van 0 tot 60 °C (niet te gebruiken bij ijsvorming).
Voordelen:
- Te installeren in kleine ruimtes
- Goedkopere oplossing dan een stroomregelklep
- Uitgerust met eenvoudig aan te sluiten insteekkoppelingen
Nadelen:
- Niet-verstelbare doorlaatopening
- Niet geschikt voor vacuümtoepassingen
JKC serie
De JKC - serie bestaat uit rechte terugslagkleppen die zijn ontworpen voor eenrichtings luchtstroomregeling. De buitendraadafmetingen variëren van R1/8 tot R1/4 inch met 18 verschillende mogelijke doorlaatafmetingen variërend van 0.3 tot 2.0 mm. De maten van de insteekkoppeling variëren van 4 tot 8 mm. Deze kleppen zijn geschikt voor een maximale werkdruk van 9 bar. Deze mondstukkoppelingen zijn afgedicht met NBR O-ringen wat ze geschikt maakt voor temperaturen van 0 tot 60 °C.
