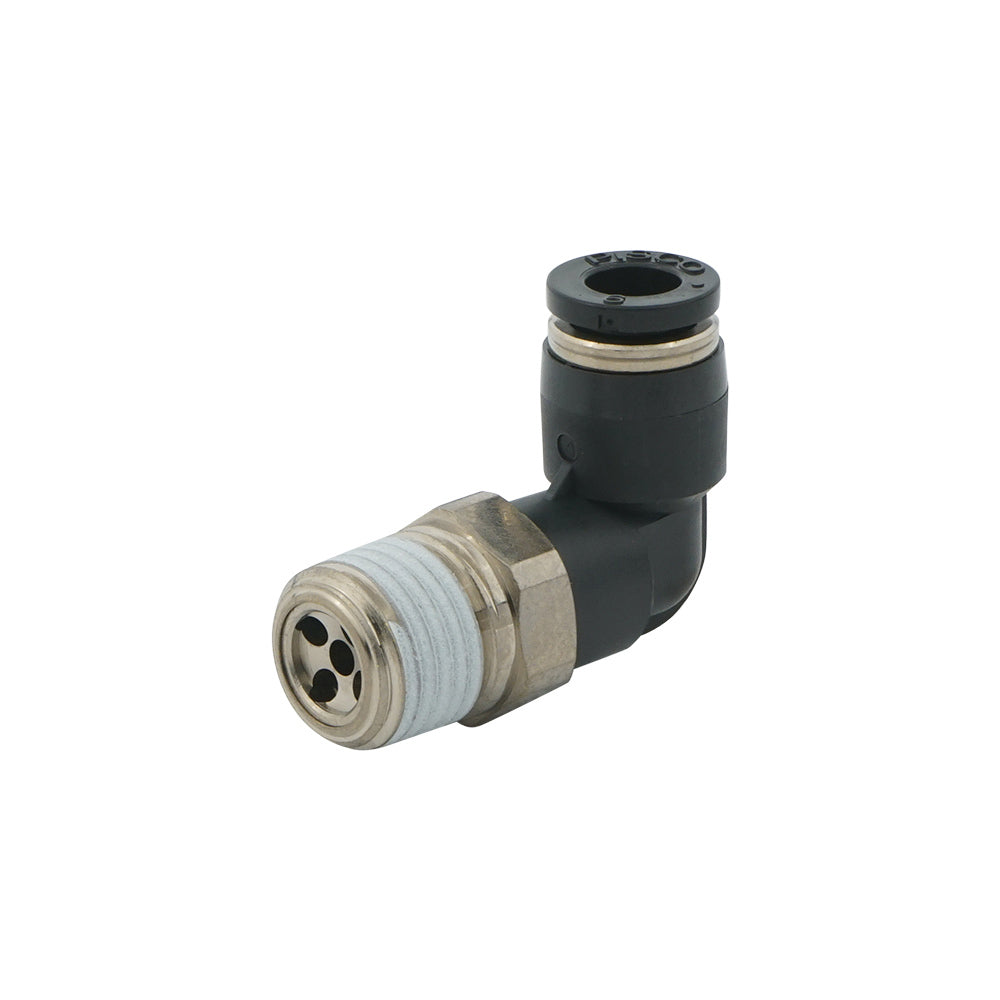

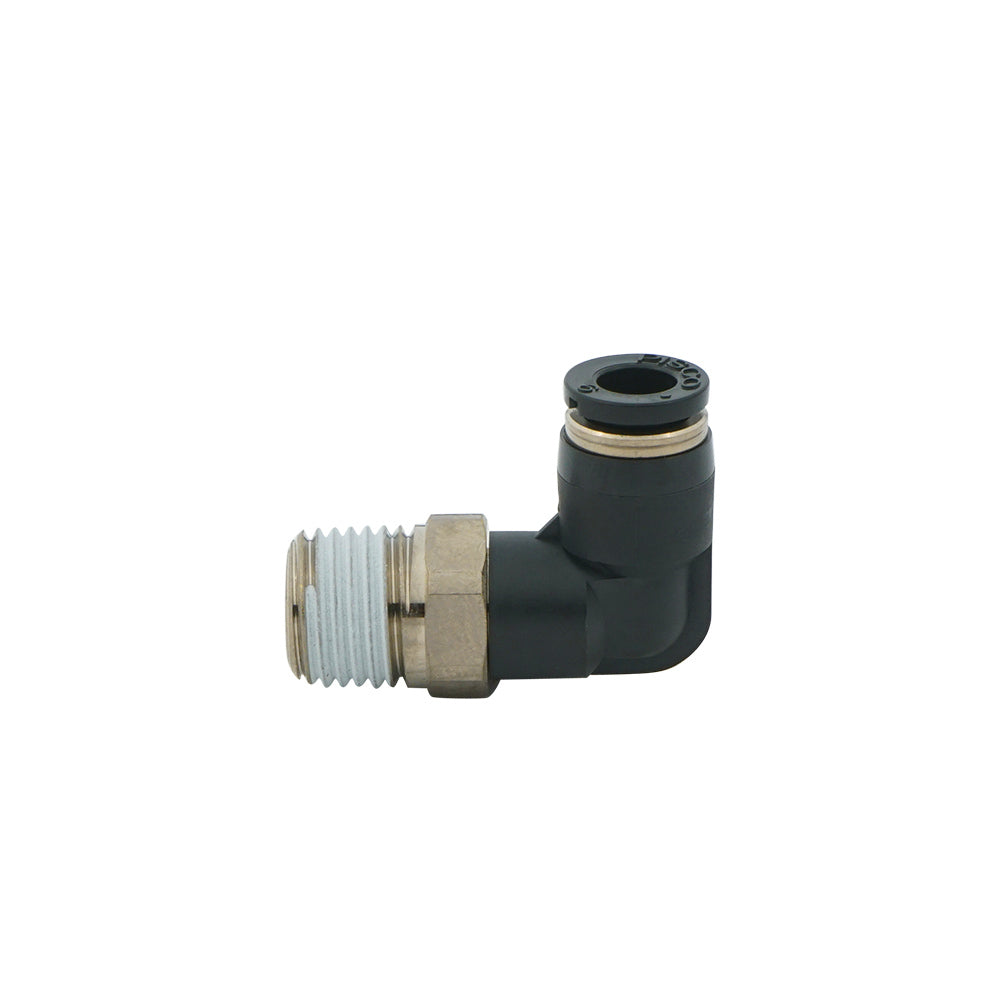

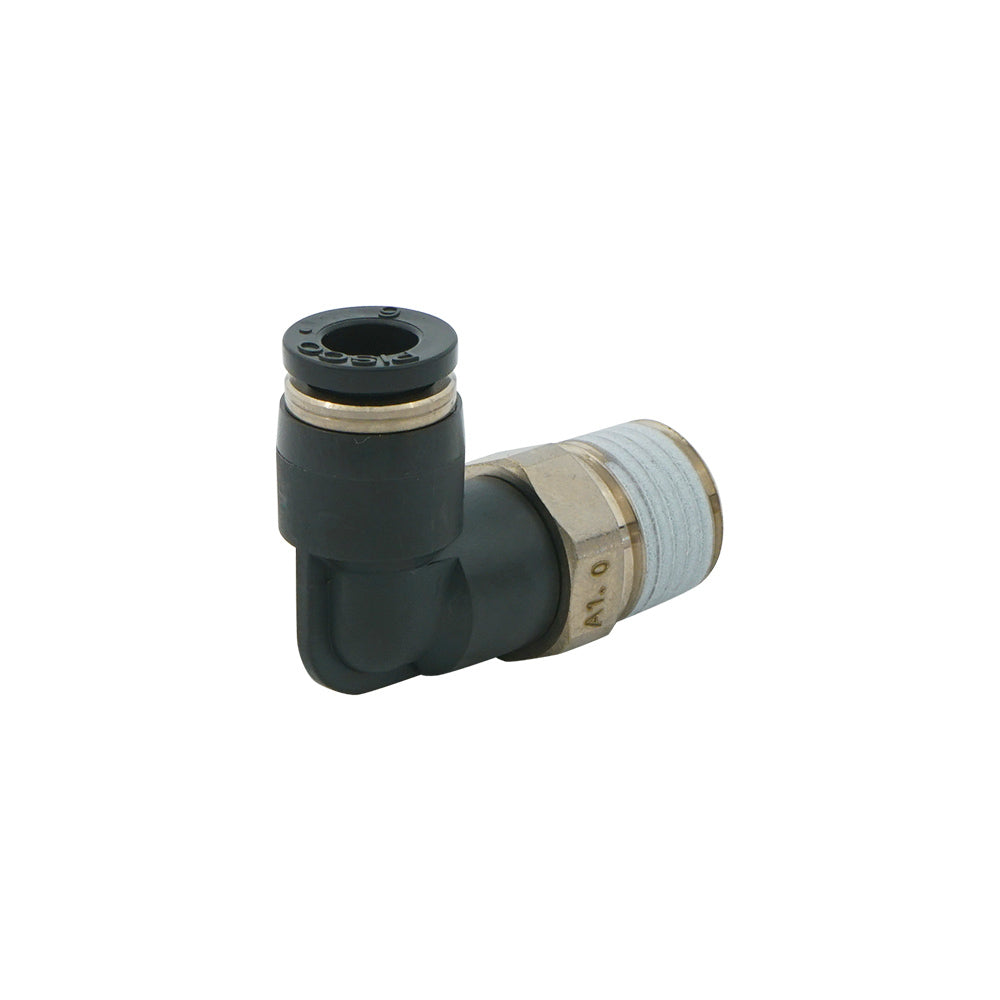

In R1/8" X Uit 8mm Hoekige 1.7mm Opening Meter-Uit Terugslagklep

Dit is een meter-uit hoek orifice terugslagklep voor eenrichtings luchtstroomregeling. Het heeft een opening van 1,7 mm die de stroom in één richting blokkeert en in de tegenovergestelde richting opent, waardoor vrije doorstroming mogelijk is. De openingdruk van de terugslagklep is 0,5 bar. De meter-uit configuratie houdt in dat de stroom wordt beïnvloed (gereguleerd) van de buitendraadpoort naar de push-in-fittingpoort. Het is omgekeerd voor de meter-in configuratie.

Het heeft een 8 mm push-in-fitting aan de ene kant en een R 1/8 inch buitendraadpoort aan de andere kant. De push-in-fitting zorgt voor een gemakkelijke verbinding met de buis. Duw de buis erin en de fitting fixeert deze met RVS klauwen. De stroom wordt gemeten van de buitendraadpoort naar de push-in-fittingpoort.

De werkdruk varieert van 1 tot 9 bar (14,5 tot 130,5 psi). Het heeft NBR-dichtingen die het geschikt maken voor toepassingen binnen een temperatuurbereik van 0 tot 60 °C (32 tot 140 °F) (geen bevriezing).

Voordelen:

• Kleine installatieplaats
• Lagere kosten dan een stroomregelklep
• Voorzien van gemakkelijk te verbinden push-in-fittingen

Nadelen:

• Niet-verstelbare openinggrootte
• Niet geschikt voor vacuümtoepassingen

JKL-serie

De JKL-serie omvat hoek orifice terugslagkleppen ontworpen voor eenrichtings luchtstroomregeling. De maat van de schroefdraadfitting aan de mannelijke draadzijde varieert van R1/8 tot R1/4 inch met 18 verschillende mogelijke openingfittinggroottes variërend van 0,3 tot 2,0 mm. De push-in-fittinggroottes variëren van 4 tot 8 mm. Deze kleppen zijn geschikt voor een maximale werkdruk van 9 bar. Deze orifice fittingen zijn afgedicht met NBR O-ringen die ze geschikt maken voor temperaturen variërend van 0 tot 60 °C.
