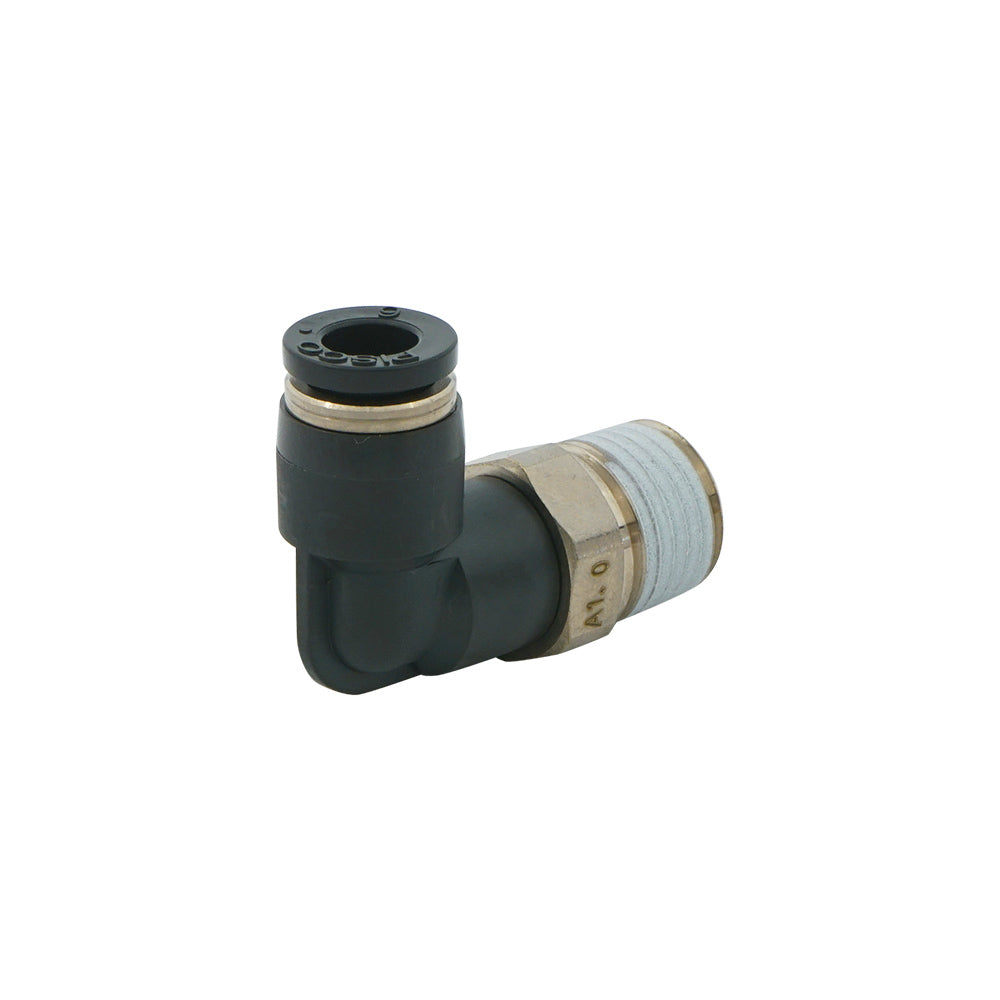

In R1/8" X Uit 8mm Hoekige 0.3mm Opening Meter-Uit Terugslagklep
Opmerking: dit product zal in de toekomst worden stopgezet
Dit is een meter-uit hoek 0,3 mm orifice terugslagklep voor eenrichtings vaste luchtstroomregeling. De openingsdruk van de terugslagklep is 0,5 bar. Het heeft een 8 mm push-in-fitting aan de ene kant en een R 1/8 inch buitendraadpoort aan de andere kant. Het heeft NBR-dichtingen die het geschikt maken voor toepassingen binnen een temperatuurbereik van 0 tot 60 °C (32 tot 140 °F).
Opmerking: dit product zal in de toekomst worden stopgezet
Beschrijving
Dit is een meter-uit hoek orifice terugslagklep voor eenrichtings vaste luchtstroomregeling. Het heeft een 0,3 mm orifice die de stroom in één richting blokkeert en in de tegenovergestelde richting opent, waardoor de vrije stroom mogelijk is. De openingsdruk van de terugslagklep is 0,5 bar. De meter-uit configuratie impliceert dat de stroom wordt beïnvloed (gereguleerd) van de buitendraadpoort naar de push-in-fittingpoort. Het is omgekeerd voor de meter-in configuratie.
Het heeft een 8 mm push-in-fitting aan de ene kant en een R 1/8 inch buitendraadpoort aan de andere kant. De push-in-fitting biedt een gemakkelijke verbinding met de buis. Duw de buis erin en de fitting fixeert deze met RVS klauwen. De stroom wordt gemeten van de buitendraadpoort naar de push-in-fittingpoort.
De werkdruk varieert van 1 tot 9 bar (14,5 tot 130,5 psi). Het heeft NBR-dichtingen die het geschikt maken voor toepassingen binnen een temperatuurbereik van 0 tot 60 °C (32 tot 140 °F) (geen bevriezing).
Voordelen:
- Kleine installatieplaats
- Lagere kosten dan een stroomregelklep
- Voorzien van gemakkelijk te verbinden push-in-fittingen
Nadelen:
- Niet-verstelbare orifice grootte
- Niet geschikt voor vacuümtoepassingen
JKL-serie
De JKL-serie omvat hoek orifice terugslagkleppen ontworpen voor eenrichtings luchtstroomregeling. De maten van de schroefdraadfitting variëren van R1/8 tot R1/4 inch met 18 verschillende mogelijke orifice fitting maten variërend van 0,3 tot 2,0 mm. De push-in fitting maten variëren van 4 tot 8 mm. Deze kleppen zijn geschikt voor een maximale werkdruk van 9 bar. Deze orifice fittingen zijn afgedicht met NBR O-ringen die ze geschikt maken voor temperaturen variërend van 0 tot 60 °C.
