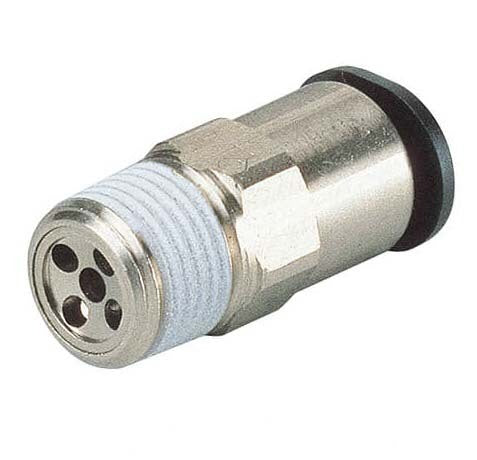

In R1/4" X Uit 6mm Rechte 1.9mm Opening Meter-Uit Terugslagklep
Opmerking: dit product zal in de toekomst worden stopgezet
Dit is een meter-out rechte 1,9 mm doorlaat terugslagklep voor eenrichtings luchtstroomregeling. De openingsdruk van de terugslagklep is 0,5 bar. Het heeft een 6 mm push-in-fitting aan de ene kant en een R 1/4 inch buitendraadpoort aan de andere kant. Het heeft NBR-dichtingen die het geschikt maken voor toepassingen binnen een temperatuurbereik van 0 tot 60 °C (32 tot 140 °F).
Opmerking: dit product zal in de toekomst worden stopgezet
Beschrijving
Dit is een meter-out rechte doorlaat terugslagklep voor eenrichtings luchtstroomregeling. Het heeft een 1,9 mm doorlaat die de stroom in één richting blokkeert en in de tegenovergestelde richting opent, waardoor vrije doorstroming mogelijk is. De openingsdruk van de terugslagklep is 0,5 bar. De meter-out configuratie houdt in dat de stroom wordt beïnvloed (gereguleerd) van de buitendraadpoort naar de push-in fittingpoort. Het is omgekeerd voor de meter-in configuratie.
Het heeft een 6 mm push-in fitting aan de ene kant en een R 1/4 inch buitendraadpoort aan de andere kant. De push-in fitting zorgt voor een gemakkelijke verbinding met de buis. Duw de buis erin en de fitting fixeert deze met RVS klauwen. De stroom wordt gemeten van de buitendraadpoort naar de push-in fittingpoort.
De werkdruk varieert van 1 tot 9 bar (14,5 tot 130,5 psi). Het heeft NBR-dichtingen die het geschikt maken voor toepassingen binnen een temperatuurbereik van 0 tot 60 °C (32 tot 140 °F) (geen bevriezing).
Voordelen:
- Kleine installatieplaats
- Lagere kosten dan een stroomregelklep
- Voorzien van gemakkelijk te verbinden push-in fittings
Nadelen:
- Niet-verstelbare doorlaatgrootte
- Niet geschikt voor vacuümtoepassingen
JKC-serie
De JKC-serie omvat rechte doorlaat terugslagkleppen die zijn ontworpen voor eenrichtings luchtstroomregeling. De maat van de schroefdraadfitting aan de mannelijke draadzijde varieert van R1/8 tot R1/4 inch met 18 verschillende mogelijke doorlaatfittinggroottes variërend van 0,3 tot 2,0 mm. De push-in fittinggroottes variëren van 4 tot 8 mm. Deze kleppen zijn geschikt voor een maximale werkdruk van 9 bar. Deze doorlaatfittingen zijn afgedicht met NBR O-ringen die ze geschikt maken voor temperaturen variërend van 0 tot 60 °C.
