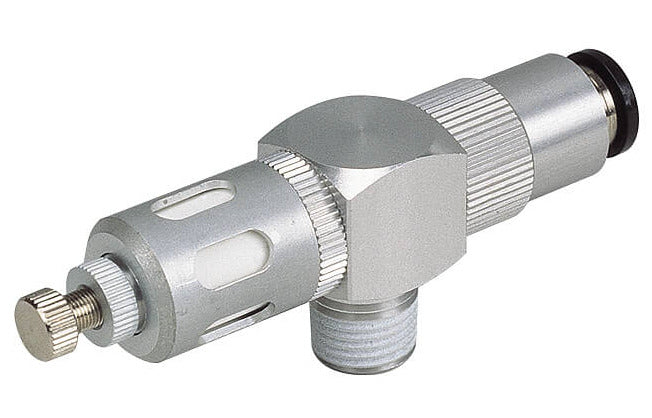

IN-6mm UIT-R1/8" Snel Ontluchtingsventiel met Naald en Demper
Let op: Dit product is niet meer verkrijgbaar
Dit is een naalddempend snelontluchtings ventiel die wordt gebruikt voor snelle luchtafvoer van het pneumatische systeem, zodat de lucht niet door de slang wordt teruggevoerd. Het heeft een 6 mm insteek koppeling op de inlaatpoort, een mannelijke schroefdraad R 1/8 inch op de uitlaatpoort en een uitlaatpoort met naalddemper.De werkdruk varieert van 1 tot 7 bar. De klep heeft een beproevingsdruk van 13.5 bar. Het heeft een NBR afdichting waardoor het is geschikt voor toepassingen binnen een temperatuurbereik van 0 tot 60 °C.
Let op: Dit product is niet meer verkrijgbaar
Beschrijving
Dit is een naalddemper snelle uitlaatklep gebruikt voor snelle luchtafvoer uit het pneumatische systeem, zodat deze niet door de slang kan worden teruggevoerd. De lucht gaat in één beweging van de inlaatpoort naar de uitlaat en wordt vervolgens afgevoerd door van de uitlaatpoort door de afblaaspoort te gaan.
Het heeft een 6 mm insteek koppeling op de inlaatpoort, een mannelijke schroefdraad R 1/8 inch op de uitlaatpoort en een uitlaatpoort met naalddemper. De insteekkoppeling zorgt voor een gemakkelijke aansluiting op de slang. Duw de slang in de koppeling waarna deze vastgeklemd wordt door roestvrijstalen klauwen.
De bedrijfsdruk varieert van 1 tot 7 bar. De klep heeft een drukvastheid van 13.5 bar. Het heeft een NBR afdichting wat deze koppeling geschikt maakt voor toepassingen binnen een temperatuurbereik van 0 tot 60 °C (niet te gebruiken bij ijsvorming).
Voordelen:
- Verbetert de efficiëntie van luchtafvoer aanzienlijk
- Uitgerust met eenvoudig aan te sluiten insteekkoppelingen
Nadelen:
- Niet geschikt voor vacuümtoepassingen
EQ-CPE serie
De EQ - serie bestaat uit kleppen die worden gebruikt om de perslucht snel uit een systeem te laten ontsnappen, waardoor het niet door de slang wordt teruggevoerd. Hierdoor wordt de terugloopslag versneld en energie bespaard. De inlaat- en uitlaatpoort kunnen worden uitgerust met een insteek- of schroefdraad verbindingspoort, terwijl de uitlaatpoort een insteekkoppeling of een geluiddemper met naaldregeling kan zijn voor debietregeling. De insteekkoppelingmaten variëren van 4 tot 12 mm en de schroefdraadmaten variëren van R1/8 tot R1/2 inch en de uitlaatpoort insteekkoppelingmaten variëren van 8 tot 12 mm. De kleppen hebben NBR O-ringafdichtingen en een sealock-coating op de schroefdraadpoort voor een afgedichte verbinding met een actuator. De kleppen zijn geschikt voor een bedrijfsdruk van 1 tot 7 bar en een openingsdruk van 0.5 bar. De maximale druk van de kleppen bedraagt 13.5 bar. Ze zijn geschikt voor bedrijfstemperaturen van 5 tot 60 °C (niet geschikt bij ijsvorming).
