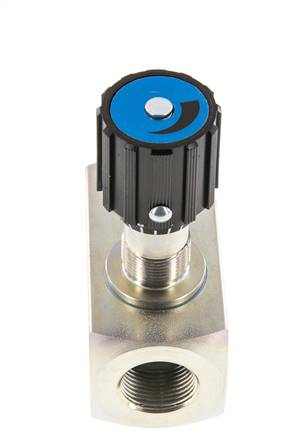

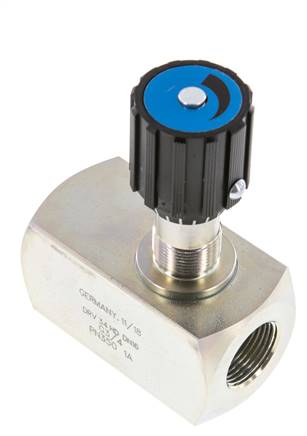

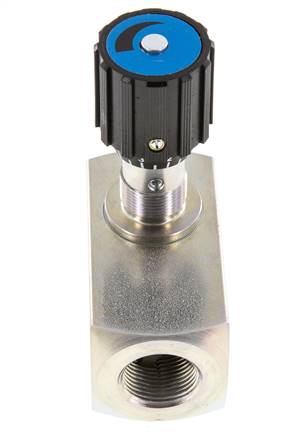

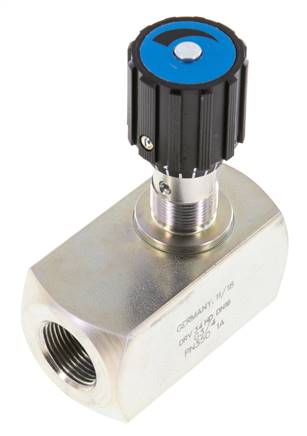

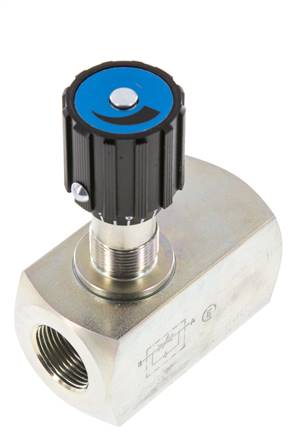

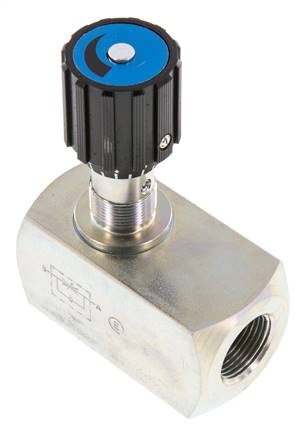

Hydraulische smoorterugslagklep G1'' 350bar max. 300l/min
Hydraulische smoorterugslagklep, G1 BSPP, huis van verzinkt staal, tot 350 bar. Regelt de snelheid van cilinders en hydraulische motoren door de oliestroom in één richting te smoren, terwijl de retourstroom vrij door de geïntegreerde terugslagklep loopt. Praktisch debiet 150 l/min, maximaal 300 l/min. Instelknop van polyamide en afdichtingen van NBR, voor hydrauliek met minerale olie van -20 tot +80 °C.
- Normale prijs
- €327,63
- Normale prijs
- €270,77
Beschrijving

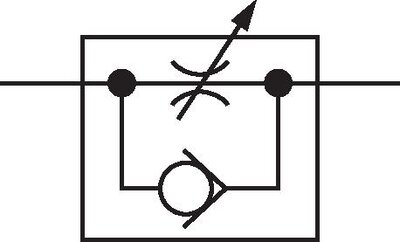

Draai aan de instelknop om de stroomdoorsnede te verkleinen of te vergroten en zo in te stellen hoe snel een cilinder of motor beweegt. De stroom van A naar B wordt gesmoord. De stroom van B naar A omzeilt de smoring via de terugslagklep, met 270 l/min bij een drukval van 5 bar, zodat de retourslag niet wordt vertraagd. De aansluitingen A en B zijn op het huis gemarkeerd. Kies de maat op basis van het praktische debiet van 150 l/min, niet op basis van het maximum van 300 l/min. Dit is de grootste maat in het assortiment. Gebruik voor inbouw in een bedieningspaneel de bijpassende paneelmontageset voor G1-ventielen, apart te bestellen.
Voordelen:
- Vrije retourstroom via de geïntegreerde terugslagklep
- Met de hand in te stellen met de instelknop, geen gereedschap nodig

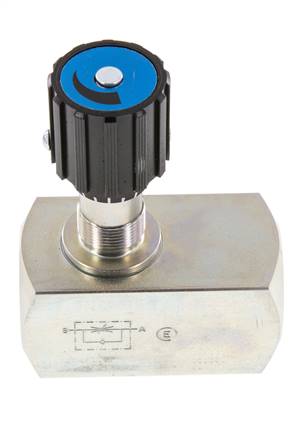

- Stroomrichting gemarkeerd op het huis
- Paneelmontage mogelijk met de bijpassende montageset
Nadelen:
- Smoort in slechts één richting - kies het smoorventiel om in beide richtingen te smoren
- Niet drukgecompenseerd: de ingestelde snelheid verandert wanneer de lastdruk verandert
Serie:
Hydraulische smoorterugslagkleppen voor het instellen van de snelheid van cilinders en hydraulische motoren in één richting, met vrije retourstroom via een geïntegreerde terugslagklep. Het assortiment omvat G1/8-, G1/4-, G3/8-, G1/2-, G3/4- en G1 BSPP-aansluitingen met binnendraad, met praktische debieten van 10 tot 150 l/min, maximale debieten van 20 tot 300 l/min en vrije retourstromen van 25 tot 270 l/min bij een drukval van 5 bar. Alle kleppen hebben een huis van verzinkt staal, een instelknop van polyamide en NBR-afdichtingen en zijn geschikt voor 350 bar bij hydraulische vloeistoffen op minerale-oliebasis van -20 tot +80 °C. Voor smoren in beide richtingen zijn dezelfde maten verkrijgbaar als smoorventielen zonder terugslagklep. Vier paneelmontagesets, elk geschikt voor een of twee klepmaten, maken montage door een paneel mogelijk, zodat de instelknop aan de voorzijde zit. Smoorterugslagkleppen worden ook wel eenrichtingssmoorkleppen of eenrichtingssmoorventielen genoemd.
