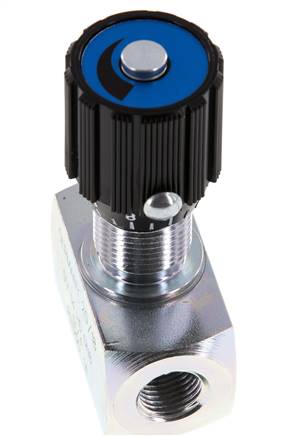

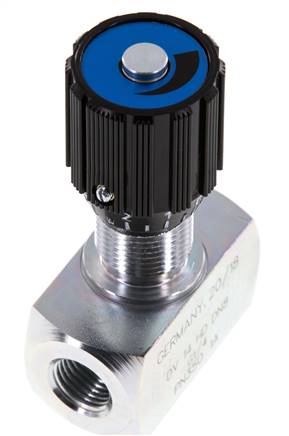

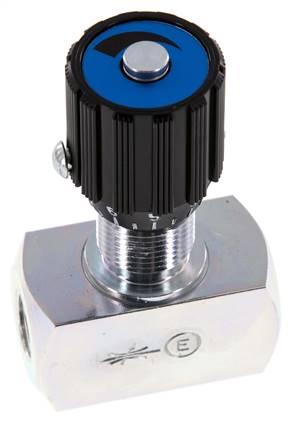

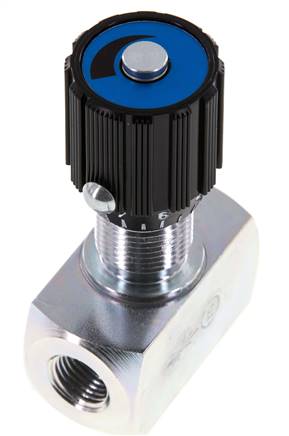

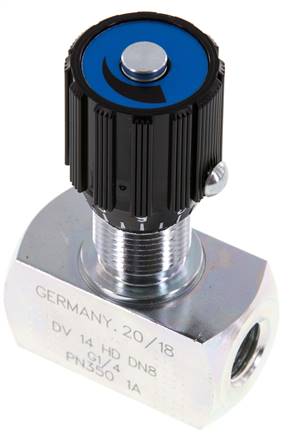

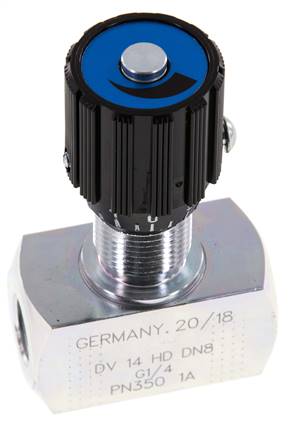

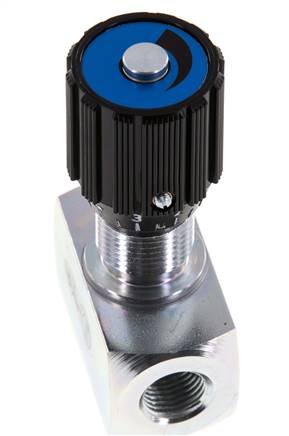

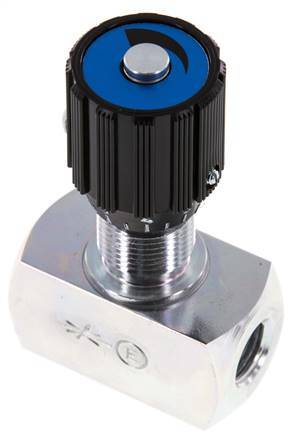

Hydraulisch smoorventiel G1/4'' 350bar max. 60l/min

Draai aan de knop om de stroomdoorsnede te vernauwen of te vergroten en zo de snelheid van een cilinder of motor in te stellen. Er is geen terugslagklep, dus de stroom wordt in beide richtingen gesmoord: de retourslag wordt even sterk vertraagd als de werkslag. Wilt u slechts één richting smoren en de retourstroom vrij laten passeren, kies dan de smoorterugslagklep. Kies de maat op basis van het praktische debiet van 15 l/min, niet op basis van het maximum van 60 l/min. Kies voor een hoger debiet het G3/8-ventiel (20 l/min). Gebruik voor inbouw in een bedieningspaneel de bijpassende paneelmontageset voor G1/4- en G3/8-ventielen, apart te bestellen.

Voordelen:

• Met de hand in te stellen met de instelknop, geen gereedschap nodig
• Smoort in beide stroomrichtingen gelijk
• Paneelmontage mogelijk met de bijpassende montageset

Nadelen:

• Geen terugslagklep, de retourstroom wordt ook gesmoord - kies voor een vrije retourstroom de smoorterugslagklep
• Niet drukgecompenseerd: de ingestelde snelheid verandert wanneer de lastdruk verandert

Serie:

Hydraulische smoorventielen voor het instellen van de snelheid van cilinders en hydromotoren via een regelbare vernauwing van de stroomdoorsnede. Het assortiment omvat binnendraadaansluitingen G1/8, G1/4, G3/8, G1/2, G3/4 en G1 (BSPP), met praktische debieten van 10 tot 150 l/min en maximale debieten van 14 tot 400 l/min. Alle ventielen hebben een huis van verzinkt staal, een instelknop van polyamide en NBR-afdichtingen en zijn geschikt voor 350 bar bij hydraulische vloeistoffen op basis van minerale olie van -20 tot +80 °C. Ze smoren in beide richtingen. Voor smoren in één richting met vrije retourstroom zijn dezelfde maten verkrijgbaar als smoorterugslagkleppen. Vier paneelmontagesets, elk voor één of twee ventielmaten, maken inbouw in een bedieningspaneel mogelijk, zodat de knop aan de voorzijde zit. Smoorventielen staan ook bekend als naaldventielen, stroombegrenzers of debietregelventielen.
