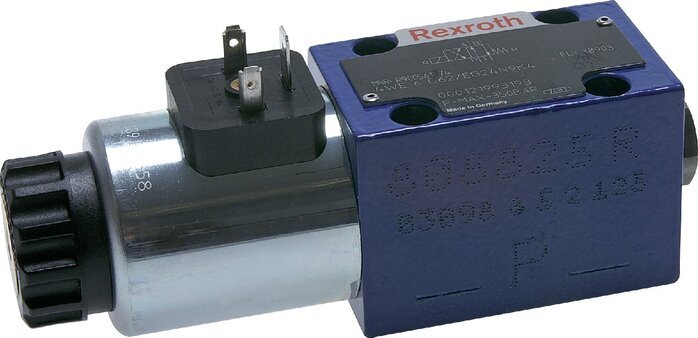

Hydraulisch elektromagnetisch wegventiel 4/2 NG6 (D03) 230V AC EB - Rexroth
4/2-weg elektromagnetisch wegventiel voor montage op een NG6 / D03-aansluitplaat, tot 350 bar. Aansluitbeeld conform ISO 4401-03, CETOP 3 en NFPA D03. In de ruststand zijn alle aansluitingen P, T, A en B geblokkeerd; bekrachtiging van de elektromagneet verbindt P met A en B met T. Aanbevolen debiet tot 40 l/min, maximaal 80 l/min. Elektromagneet 230 V AC, 50 VA, IP65. Huis van nodulair gietijzer en NBR-afdichtingen, voor hydrauliek met minerale olie van -30 tot +80 °C.
- Normale prijs
- €726,00
- Normale prijs
- €600,00
Beschrijving
De veer houdt de schuif in de ruststand met alle aansluitingen geblokkeerd, zodat de actuator stopt zodra de elektromagneet wordt uitgeschakeld. Schuiftype EB volgens de aanduiding van Bosch Rexroth. Het ventiel is geschikt voor minerale olie met een viscositeit van 2,8 tot 500 mm²/s. Monteer het ventiel op een NG6-aansluitplaat, alleen of bovenop NG6-tussenplaatventielen die druk-, debiet- of terugslagfuncties toevoegen. Het wordt geleverd met afdichtingen, maar zonder bevestigingsbouten en connector. Bevestig het met vier M5-inbusbouten van sterkteklasse 12.9.
Voordelen:
- Alle aansluitingen geblokkeerd in rust, de actuator stopt bij uitgeschakelde spanning
- Standaard NG6 / D03-aansluitbeeld, stapelbaar met NG6-tussenplaatventielen
- IP65: stofdicht en beschermd tegen waterstralen met lage druk
Nadelen:
- Geleverd zonder bevestigingsbouten en connector
- Slechts één schakelpositie - kies voor drie posities een 4/3-wegventiel
Serie:
Bosch Rexroth 4WE6 elektromagnetische wegventielen in schuifuitvoering voor het gestandaardiseerde NG6-aansluitbeeld (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Ze starten, stoppen en veranderen de stromingsrichting in hydraulische systemen en vormen samen met NG6-tussenplaatventielen voor druk, debiet en terugslag compacte ventielstapels. Het assortiment omvat 4/3-wegventielen met H-, E-, G- en J-schuiven en 4/2-wegventielen met D-, D/OF-, HA-, HB-, Y- en EB-schuiven, elk met een elektromagneet van 24 V DC of 230 V AC. Huis van nodulair gietijzer, stalen binnenwerk en NBR-afdichtingen, voor hydraulische vloeistoffen op basis van minerale olie van 2,8 tot 500 mm²/s bij -30 tot +80 °C. Werkdruk tot 350 bar, debiet tot 80 l/min, aanbevolen debiet tot 40 l/min. De elektromagneten nemen 30 W op bij DC of 50 VA bij AC, verdragen een spanningsafwijking van ±10 % en hebben beschermingsgraad IP65. De ventielen worden geleverd met afdichtingen, zonder bevestigingsbouten en connector.
