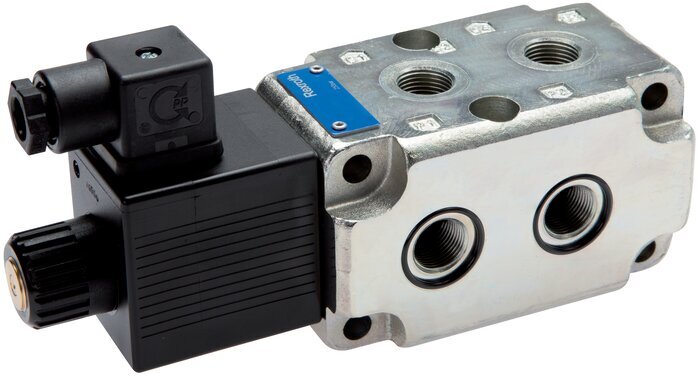

Hydraulisch elektromagnetisch 6/2-weg omschakelventiel G3/8'' 250bar 24 V DC

Gebruik dit ventiel wanneer een machine slechts één wegventiel heeft, maar een extra functie nodig heeft, bijvoorbeeld een tweede cilinder die om en om met de eerste werkt. Er kan druk op elke aansluiting worden gezet. Bij hoog debiet daalt de schakelgrens: het ventiel schakelt bij de volle 250 bar tot 15 l/min en bij het nominale debiet van 50 l/min tot ongeveer 130 bar. Kies voor hogere debieten het G1/2''-ventiel (90 l/min). Monteer het met inbusbouten M8 (DIN 912). Omgevingstemperatuur -20 tot +50 °C.

Voordelen:

• Voegt een tweede actuator toe aan één wegventiel
• Druk mogelijk op elke aansluiting
• Geleverd met spoel en connector
• IP65: stofdicht en beschermd tegen waterstralen met lage druk

Nadelen:

• Schakelen bij volle 250 bar alleen tot 15 l/min - bij 50 l/min ongeveer 130 bar
• Voedt één actuator tegelijk - gebruik voor onafhankelijke bewegingen een apart wegventiel

Serie:

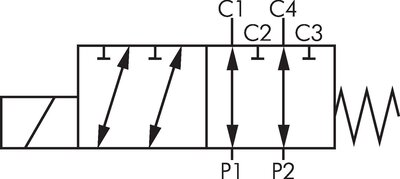

Elektromagnetische 6/2-weg omschakelventielen in schuifuitvoering voor inline-montage, tot 250 bar. Hiermee voedt één bron, zoals een enkel wegventiel, om en om twee actuatoren: in rust zijn P1 en P2 verbonden met C1 en C4, bekrachtigd met C2 en C3. Er kan druk op elke aansluiting worden gezet. Het assortiment omvat G3/8'' BSPP met een nominaal debiet van 50 l/min en G1/2'' BSPP met 90 l/min, elk met een spoel van 12 V DC of 24 V DC (36 W en 45 W, spanningstolerantie ±10 %, IP65). Bij hoog debiet daalt de schakelgrens onder 250 bar; de schakelgrensdiagrammen in de datasheet geven de waarden per maat. Huis van nodulair gietijzer, stalen binnenwerk en NBR-afdichtingen, voor hydraulische vloeistoffen op basis van minerale olie van -20 tot +80 °C bij omgevingstemperaturen van -20 tot +50 °C. De ventielen worden geleverd met spoel en connector en worden gemonteerd met inbusbouten M8 (DIN 912).
