Glycerinemanometer G1/4 achteraansluiting 0 tot 2,5 bar 63mm WIKA

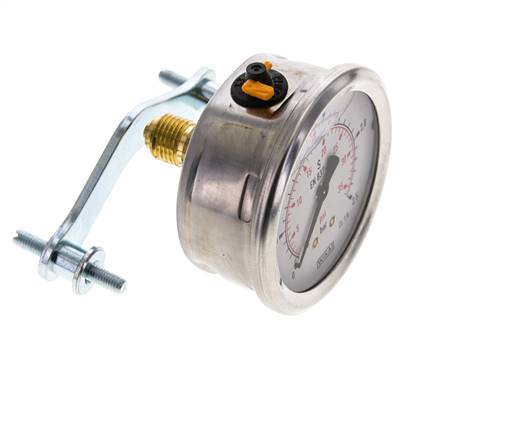

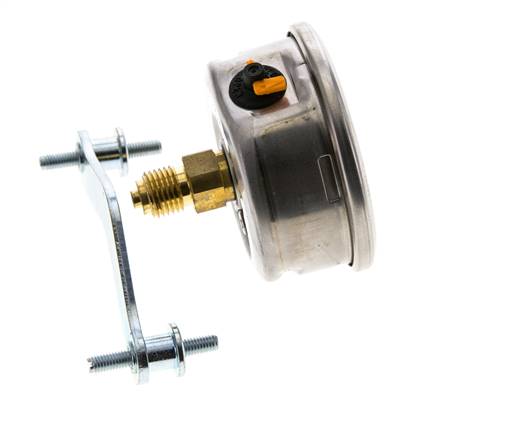

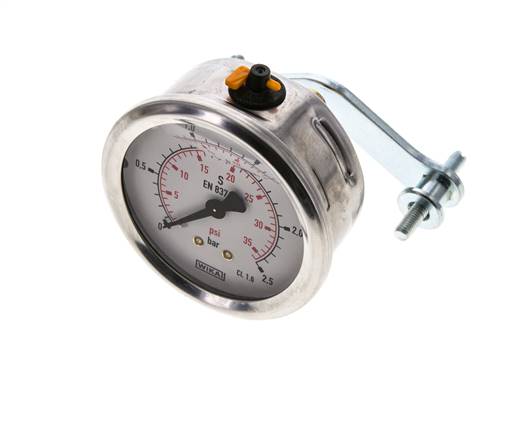

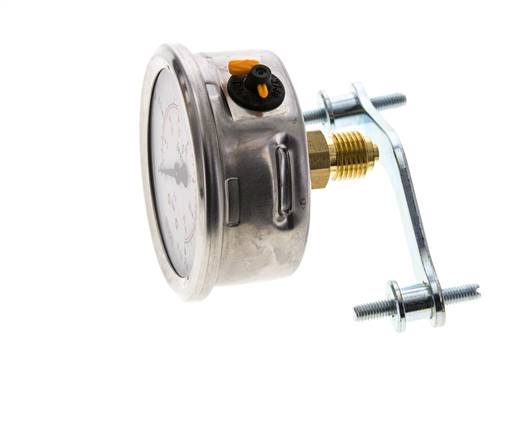

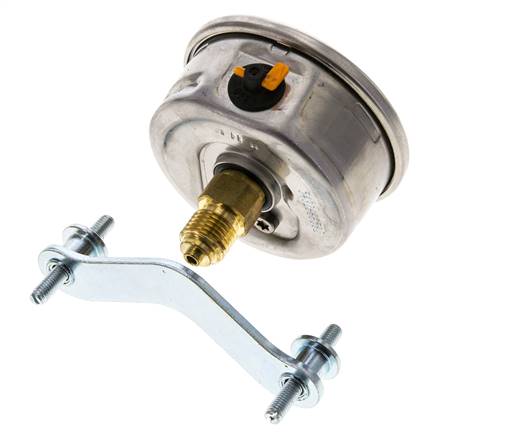

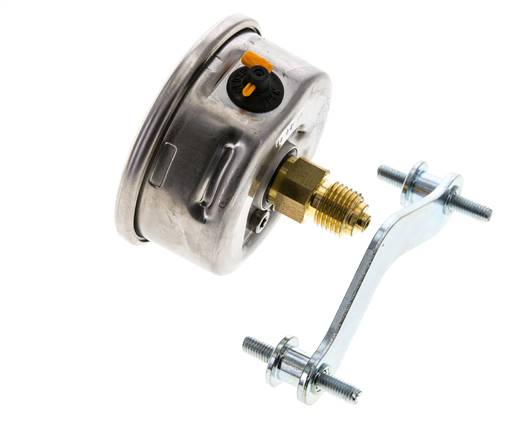

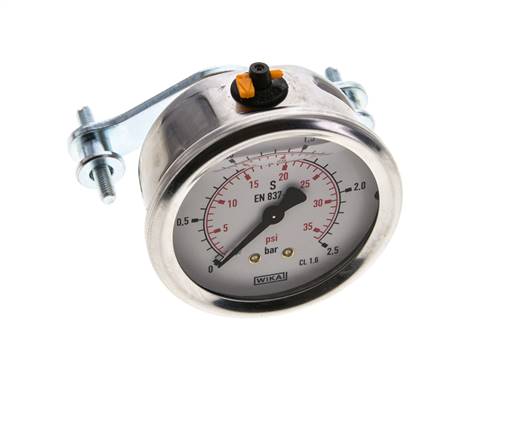

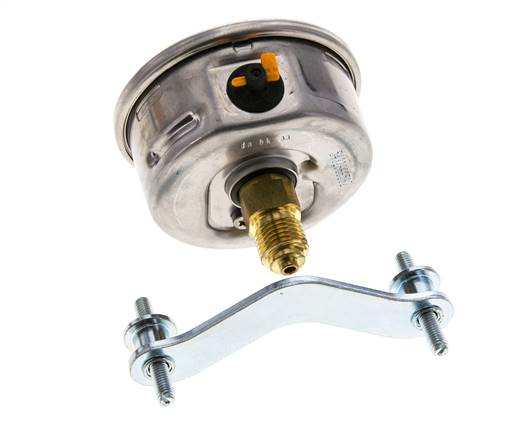

Met glycerine gevulde manometer voor paneelmontage, 0 tot 2,5 bar (≈36 psi) met schaalverdeling van 0,1 bar. Nauwkeurigheidsklasse 1,6 betekent ±1,6% van het meetbereik, dus de max. afwijking is ±0,04 bar over de hele wijzerplaat. Houd bij constante druk de werkdruk op of onder 1,8 bar (75% van het volledige bereik). Houd bij pulserende druk de werkdruk op of onder 1,6 bar (2/3 van het volledige bereik). De glycerinevulling dempt de wijzer, zodat de wijzerplaat afleesbaar blijft bij trillingen en drukpulsaties. Meetelement van koperlegering en aansluiting van messing. Kies voor agressieve media een manometer met RVS onderdelen die met het medium in contact komen. De G 1/4-draad aan de centrale achterzijde heeft een centreerrand voor een profielafdichtring. 63 mm RVS behuizing, IP65, dubbele schaal in bar en psi. Bevestigingsbeugel van verzinkt staal inbegrepen. -20 tot 60 °C.

Voordelen:

• Bereik 0 tot 2,5 bar, ±0,04 bar max. afwijking (klasse 1,6)
• Glycerinevulling tegen trillingen en pulsaties
• 63 mm RVS behuizing, IP65
• Dubbele schaal in bar en psi
• G 1/4 achteraansluiting, bevestigingsbeugel inbegrepen

Nadelen:

• Meetelement van koperlegering, niet geschikt voor agressieve media
• Niet geschikt voor gebruik boven 60 °C of onder -20 °C
• Wijzerplaat van 63 mm; kies voor aflezen op afstand de uitvoering van 100 mm

Serie:

Met glycerine gevulde paneelmanometers met een RVS 1.4301 behuizing, wijzerplaat van 63 mm of 100 mm en IP65-bescherming. Bereiken van -1 tot 0 bar (vacuüm) tot 0 tot 1000 bar. De manometers van 63 mm hebben een G 1/4 centrale achteraansluiting en nauwkeurigheidsklasse 1,6. De manometers van 100 mm hebben een G 1/2 excentrische achteraansluiting en nauwkeurigheidsklasse 1,0. Aansluiting van messing en meetelement van koperlegering. Meetelement van RVS 1.4404 (316L) boven 400 bar bij manometers van 63 mm en vanaf 100 bar bij manometers van 100 mm. Doorzichtig kunststof venster, bevestigingsbeugel van verzinkt staal, dubbele schaal in bar (zwart) en psi (rood). -20 tot 60 °C. Ook verkrijgbaar met NPT draad.
