Glycerinemanometer G1/4 achteraansluiting 0 tot 16 bar 63mm WIKA

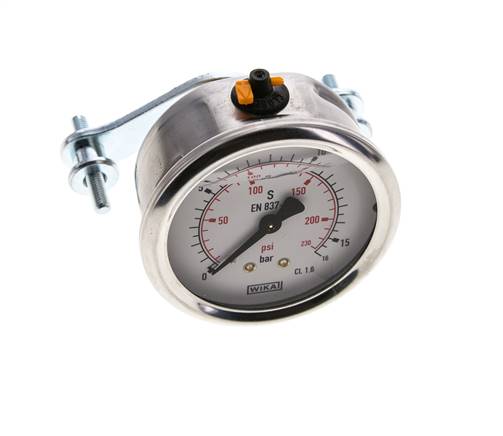

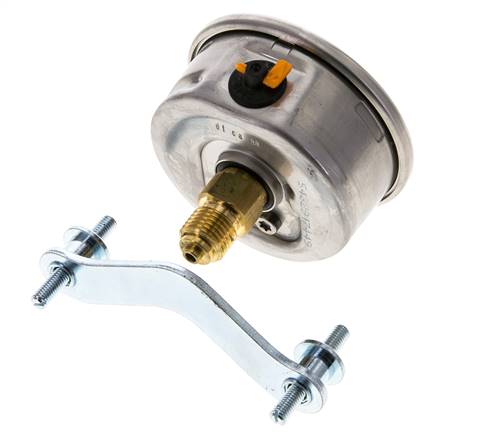

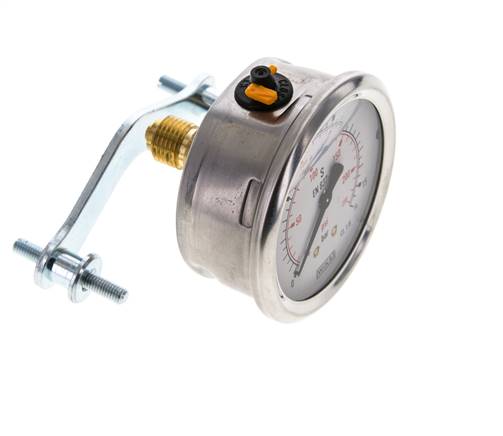

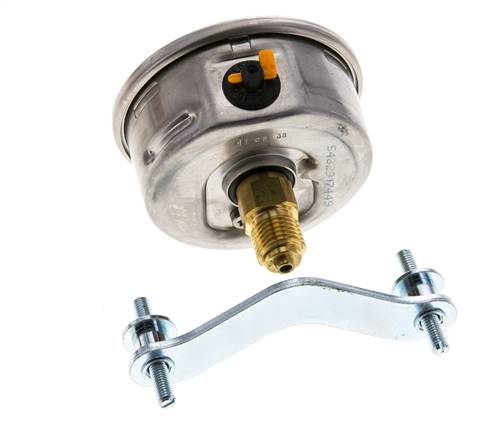

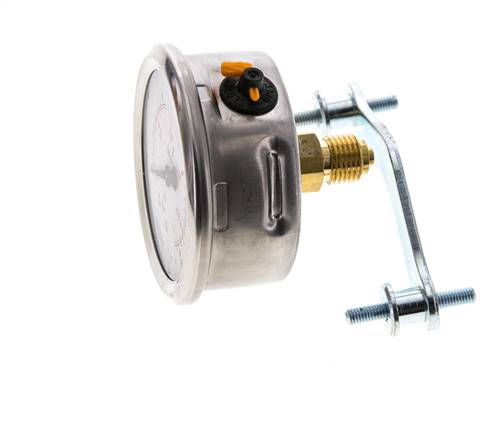

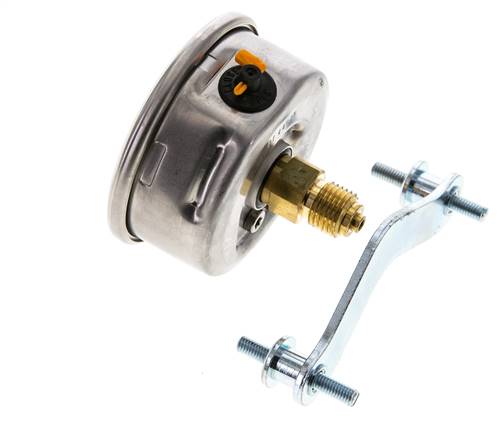

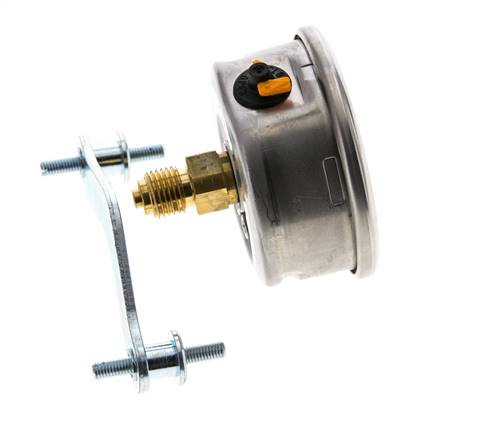

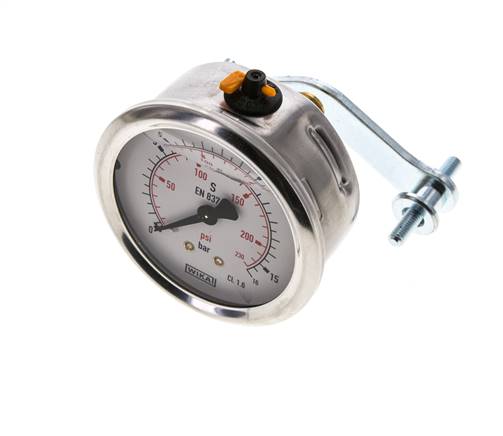

Met glycerine gevulde manometer voor paneelmontage, 0 tot 16 bar (≈230 psi) met schaalverdeling van 0,5 bar. Nauwkeurigheidsklasse 1,6 betekent ±1,6% van het meetbereik, dus de max. afwijking is ±0,26 bar over de gehele wijzerplaat. Houd bij constante druk de werkdruk op of onder 12 bar (75% van de volle schaal). Houd bij pulserende druk de werkdruk op of onder 10 bar (2/3 van de volle schaal). De glycerinevulling dempt de wijzer, zodat de wijzerplaat leesbaar blijft bij trillingen en drukpulsaties. Meetelement van koperlegering en messing aansluiting. Kies voor agressieve media een manometer met RVS delen die met het medium in contact komen. De G 1/4 draad aan de achterzijde in het midden heeft een centreerrand voor een profielafdichtingsring. RVS behuizing van 63 mm, IP65, dubbele schaal in bar en psi. Verzinkte stalen bevestigingsbeugel inbegrepen. -20 tot 60 °C.

Voordelen:

• Bereik van 0 tot 16 bar, ±0,26 bar max. afwijking (klasse 1,6)
• Glycerinevulling tegen trillingen en pulsaties
• RVS behuizing van 63 mm, IP65
• Dubbele schaal in bar en psi
• G 1/4 achteraansluiting, bevestigingsbeugel inbegrepen

Nadelen:

• Meetelement van koperlegering, niet geschikt voor agressieve media
• Niet geschikt voor gebruik boven 60 °C of onder -20 °C
• Wijzerplaat van 63 mm; kies voor aflezen op afstand de uitvoering van 100 mm

Serie:

Met glycerine gevulde paneelmanometers met een RVS 1.4301 behuizing, wijzerplaat van 63 mm of 100 mm en IP65-bescherming. Bereiken van -1 tot 0 bar (vacuüm) tot 0 tot 1000 bar. De manometers van 63 mm hebben een G 1/4 achteraansluiting in het midden en nauwkeurigheidsklasse 1,6. De manometers van 100 mm hebben een G 1/2 excentrische achteraansluiting en nauwkeurigheidsklasse 1,0. Messing aansluiting en meetelement van koperlegering. RVS 1.4404 (316L) meetelement boven 400 bar bij manometers van 63 mm en vanaf 100 bar bij manometers van 100 mm. Doorzichtig kunststof venster, verzinkte stalen bevestigingsbeugel, dubbele schaal in bar (zwart) en psi (rood). -20 tot 60 °C. Ook verkrijgbaar met NPT draad.
