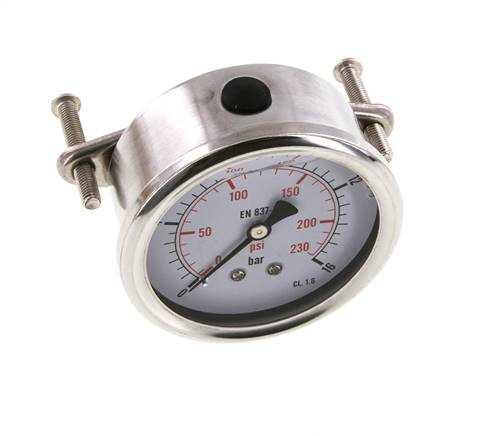

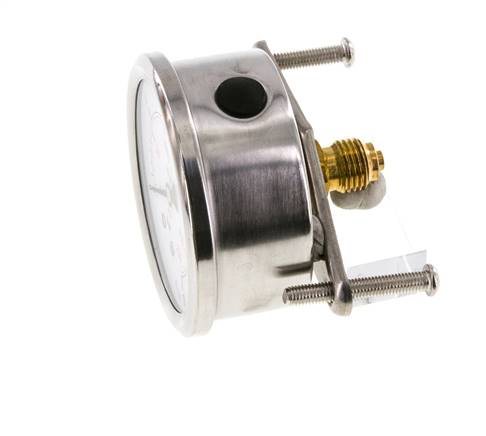

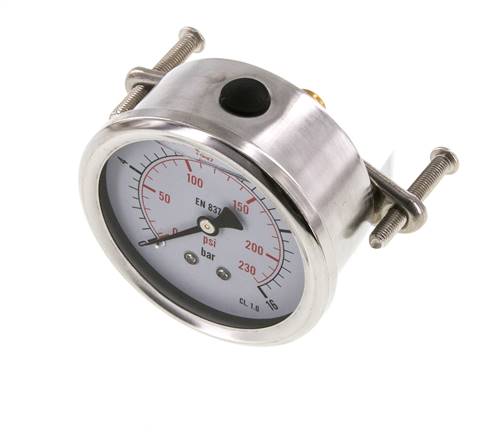

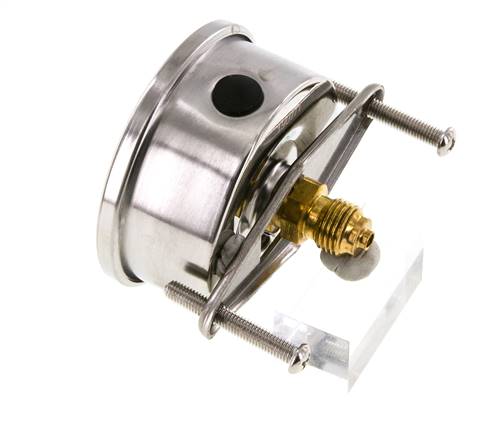

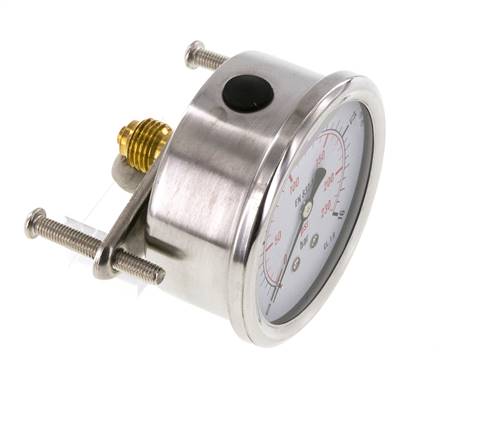

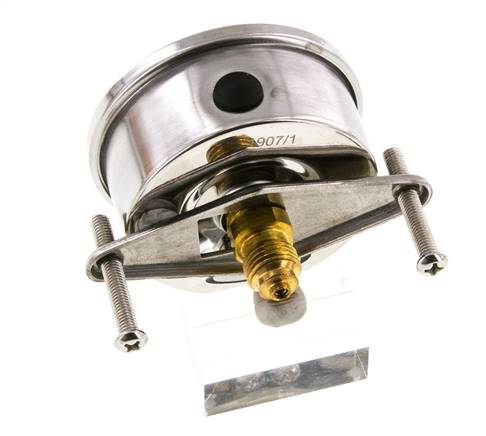

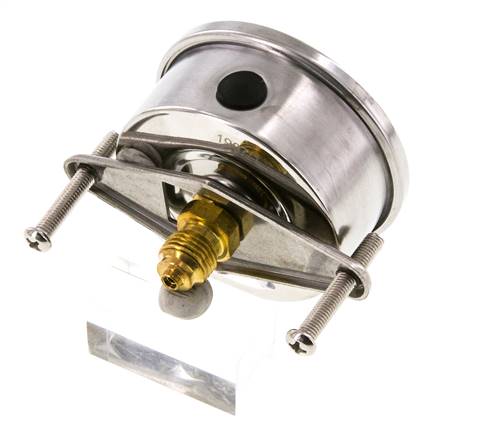

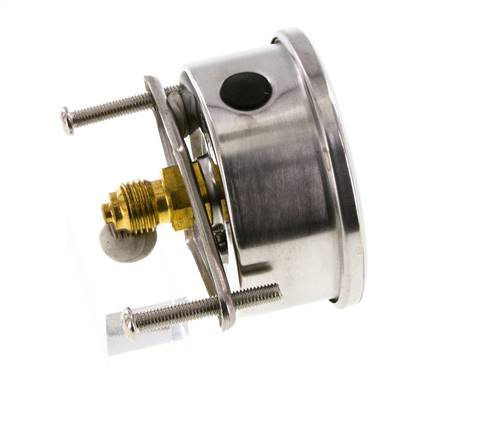

Glycerinemanometer G1/4 achteraansluiting 0 tot 16 bar 63mm

Met glycerine gevulde manometer voor paneelmontage, 0 tot 16 bar (≈230 psi) met schaalverdeling van 0,5 bar. Nauwkeurigheidsklasse 1,6 betekent ±1,6% van het meetbereik, dus de max. afwijking is ±0,26 bar over de gehele wijzerplaat. Houd bij constante druk de werkdruk op of onder 12 bar (75% van de volle schaal). Houd bij pulserende druk de werkdruk op of onder 10 bar (2/3 van de volle schaal). De glycerinevulling dempt de wijzer, zodat de wijzerplaat leesbaar blijft bij trillingen en drukpulsaties. Een uitneembare smoorinrichting in de aansluiting dempt drukstoten. Meetelement en aansluiting van koperlegering. Kies voor agressieve media een manometer met RVS delen die met het medium in contact komen. De G 1/4 draad aan de achterzijde in het midden heeft een centreerrand voor een profielafdichtingsring. RVS behuizing van 63 mm, IP65, dubbele schaal in bar en psi. Verzinkte stalen bevestigingsbeugel inbegrepen. -20 tot 60 °C.

Voordelen:

• Bereik van 0 tot 16 bar, ±0,26 bar max. afwijking (klasse 1,6)
• Glycerinevulling tegen trillingen en pulsaties
• Uitneembare smoorinrichting dempt drukstoten
• RVS behuizing van 63 mm, IP65
• Dubbele schaal in bar en psi

Nadelen:

• Meetelement van koperlegering, niet geschikt voor agressieve media
• Niet geschikt voor gebruik boven 60 °C of onder -20 °C

Serie:

Met glycerine gevulde paneelmanometers met een RVS 1.4301 behuizing en een wijzerplaat van 63 mm. Bereiken van -1 tot 0 bar (vacuüm) tot 0 tot 1000 bar, nauwkeurigheidsklasse 1,6. G 1/4 achteraansluiting in het midden van koperlegering, met een centreerrand voor een profielafdichtingsring. Elke manometer heeft een uitneembare smoorinrichting die drukstoten dempt. Polycarbonaat venster, verzinkte stalen bevestigingsbeugel, dubbele schaal in bar (zwart) en psi (rood). IP65, -20 tot 60 °C.
