Glycerinemanometer G1/4 achteraansluiting 0 tot 1000 bar 63mm WIKA

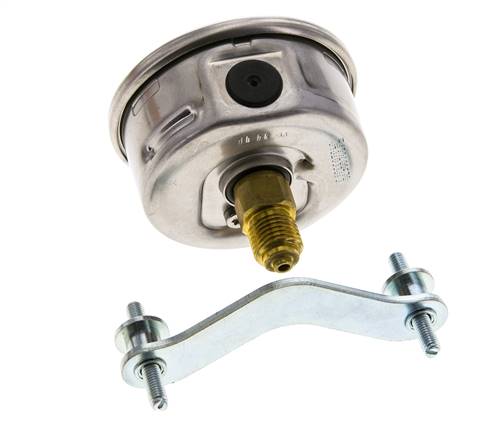

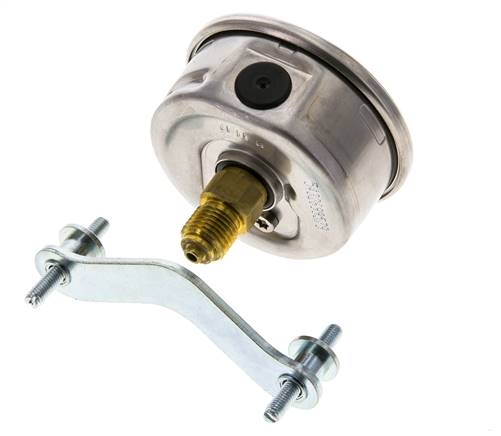

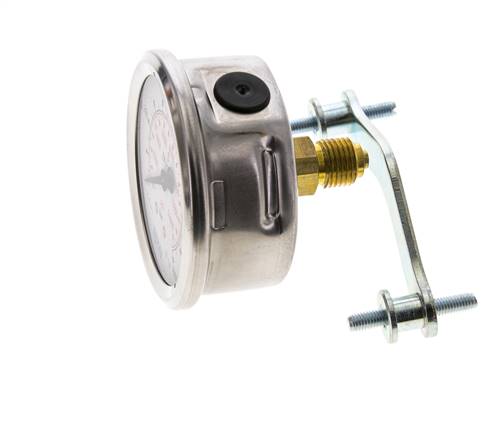

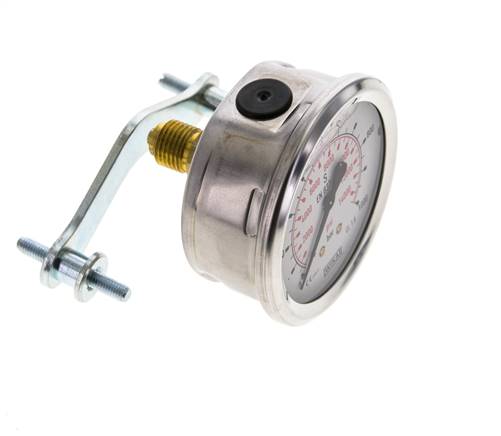

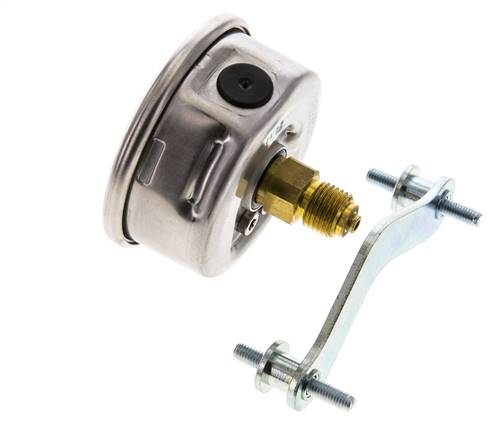

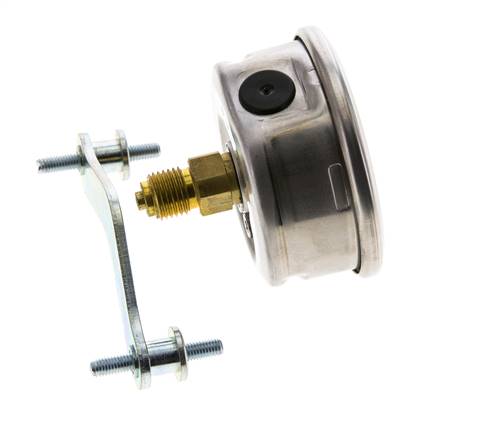

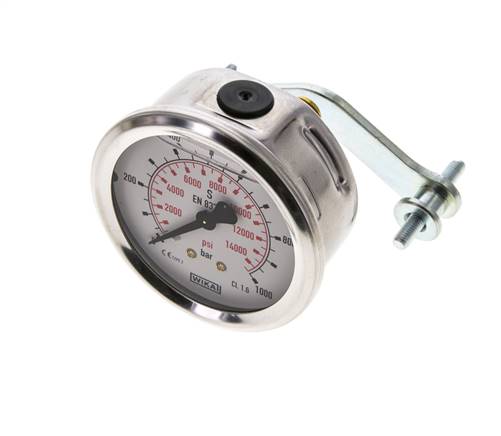

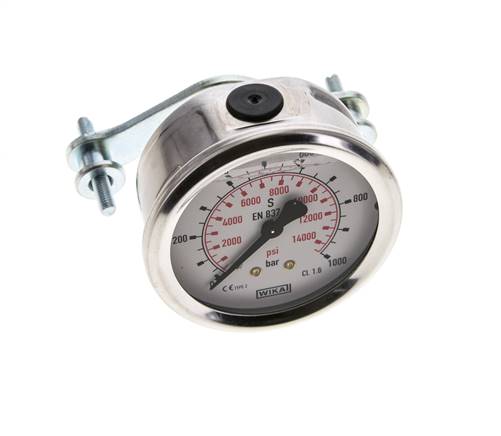

Glycerinegevulde manometer voor paneelmontage, 0 tot 1000 bar (≈14500 psi) met schaalverdeling van 50 bar. Nauwkeurigheidsklasse 1,6 betekent ±1,6% van het meetbereik, dus de max. fout is ±16 bar over de hele schaal. Houd bij constante druk de werkdruk op of onder 750 bar (75% van het volledige bereik). Houd bij pulserende druk de werkdruk op of onder 660 bar (2/3 van het volledige bereik). De glycerinevulling dempt de wijzer, zodat de schaal leesbaar blijft bij trillingen en drukpulsaties. Meetelement van RVS 1.4404 (316l) en messing aansluiting. Kies voor agressieve media een manometer met mediumberoerde delen van RVS. De G 1/4-draad aan de centrale achterzijde heeft een centreerrand voor een profielafdichtingsring. 63 mm RVS behuizing, IP65, dubbele schaal in bar en psi. Bevestigingsbeugel van verzinkt staal inbegrepen. -20 tot 60 °C.

Voordelen:

• Bereik 0 tot 1000 bar, ±16 bar max. fout (klasse 1,6)
• Glycerinevulling tegen trillingen en pulsaties
• 63 mm RVS behuizing, IP65
• Dubbele schaal in bar en psi
• G 1/4 achteraansluiting, bevestigingsbeugel inbegrepen

Nadelen:

• Messing aansluiting, niet geschikt voor agressieve media
• Niet geschikt voor gebruik boven 60 °C of onder -20 °C
• 63 mm wijzerplaat; kies voor aflezen op afstand de 100 mm uitvoering

Serie:

Glycerinegevulde paneelmanometers met een RVS 1.4301 behuizing, 63 mm of 100 mm wijzerplaat en IP65-bescherming. Bereiken van -1 tot 0 bar (vacuüm) tot en met 0 tot 1000 bar. De 63 mm manometers hebben een G 1/4 centrale achteraansluiting en nauwkeurigheidsklasse 1,6. De 100 mm manometers hebben een G 1/2 excentrische achteraansluiting en nauwkeurigheidsklasse 1,0. Messing aansluiting en meetelement van koperlegering. Meetelement van RVS 1.4404 (316L) boven 400 bar bij 63 mm manometers en vanaf 100 bar bij 100 mm manometers. Helder kunststof venster, bevestigingsbeugel van verzinkt staal, dubbele schaal in bar (zwart) en psi (rood). -20 tot 60 °C. Ook verkrijgbaar met NPT draad.
