Glycerinemanometer G1/2 achteraansluiting 0 tot 600 bar 100mm WIKA

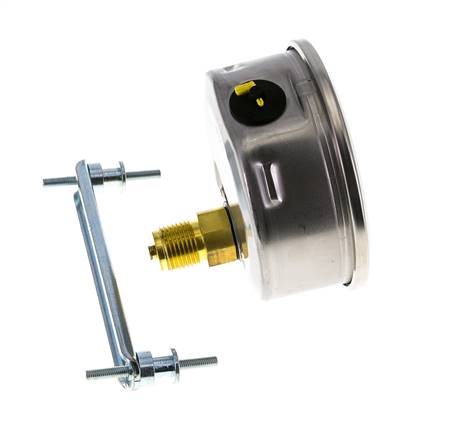

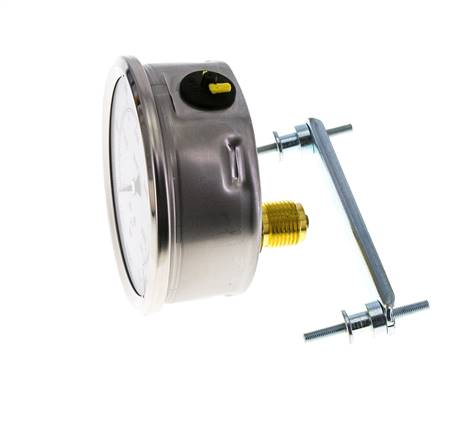

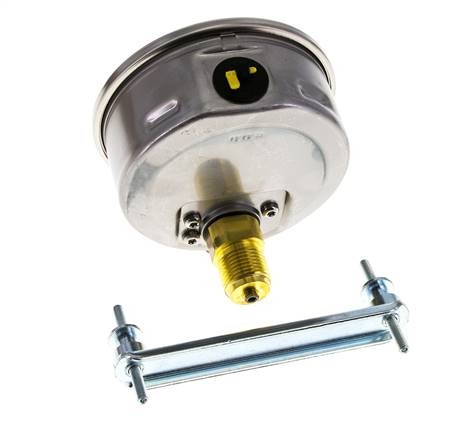

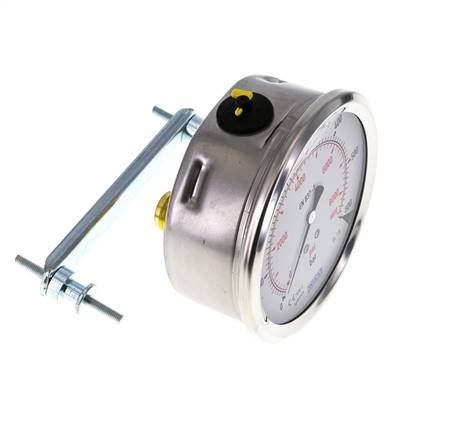

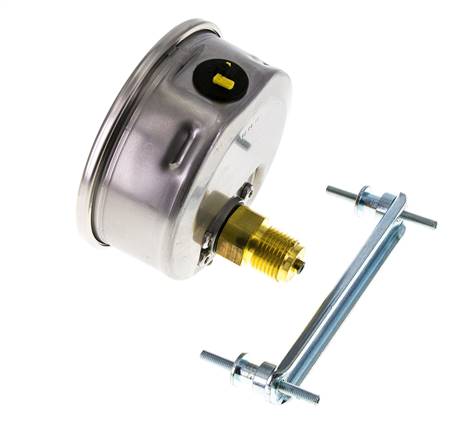

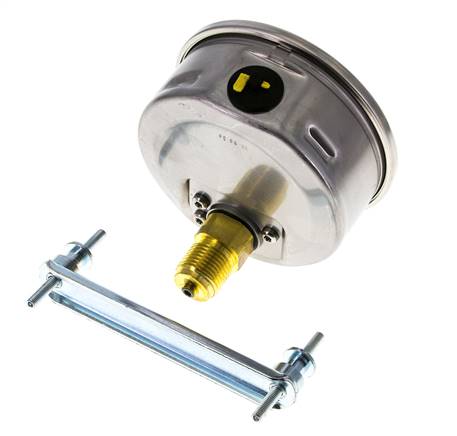

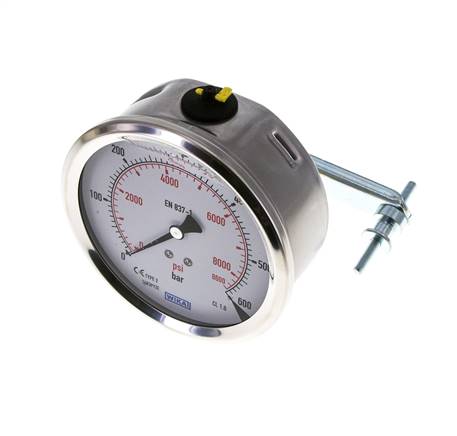

Met glycerine gevulde manometer voor paneelmontage, 0 tot 600 bar (≈8700 psi) met schaalverdeling van 10 bar. Nauwkeurigheidsklasse 1 betekent ±1% van het meetbereik, dus de max. fout is ±6 bar over de gehele wijzerplaat. Houd bij constante druk de werkdruk op of onder 450 bar (75% van de volledige schaal). Houd bij pulserende druk de werkdruk op of onder 400 bar (2/3 van de volledige schaal). De glycerinevulling dempt de wijzer, zodat de wijzerplaat leesbaar blijft bij trillingen en drukpulsaties. Meetelement van RVS 1.4404 (316l) en messing aansluiting. Kies voor agressieve media een manometer met RVS media-aanraakdelen. De G 1/2 draad aan de achterkant (excentrisch) heeft een centreerrand voor een profielafdichtingsring. 100 mm RVS behuizing, IP65, dubbele schaal in bar en psi. Inclusief bevestigingsbeugel van verzinkt staal. -20 tot 60 °C.

Voordelen:

• Bereik 0 tot 600 bar, ±6 bar max. fout (klasse 1)
• Glycerinevulling tegen trillingen en pulsatie
• 100 mm RVS behuizing, IP65
• Dubbele schaal in bar en psi
• G 1/2 achteraansluiting, inclusief bevestigingsbeugel

Nadelen:

• Messing aansluiting, niet geschikt voor agressieve media
• Niet geschikt voor gebruik boven 60 °C of onder -20 °C

Serie:

Met glycerine gevulde paneelmanometers met een RVS 1.4301 behuizing, 63 mm of 100 mm wijzerplaat en IP65-bescherming. Bereiken van -1 tot 0 bar (vacuüm) tot en met 0 tot 1000 bar. De 63 mm manometers hebben een G 1/4 achteraansluiting in het midden en nauwkeurigheidsklasse 1,6. De 100 mm manometers hebben een G 1/2 excentrische achteraansluiting en nauwkeurigheidsklasse 1,0. Messing aansluiting en meetelement van koperlegering. Meetelement van RVS 1.4404 (316L) boven 400 bar bij 63 mm manometers en vanaf 100 bar bij 100 mm manometers. Doorzichtig kunststof venster, bevestigingsbeugel van verzinkt staal, dubbele schaal in bar (zwart) en psi (rood). -20 tot 60 °C. Ook verkrijgbaar met NPT draad.
