Glycerinemanometer G1/2 achteraansluiting 0 tot 16 bar 100mm WIKA

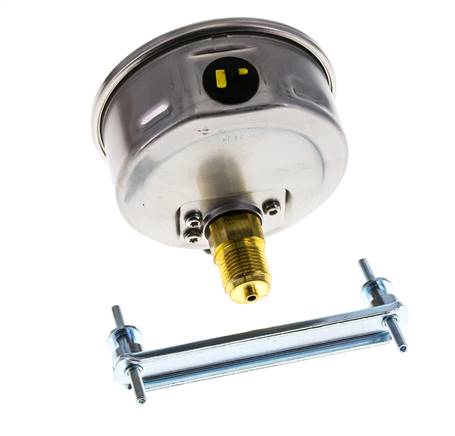

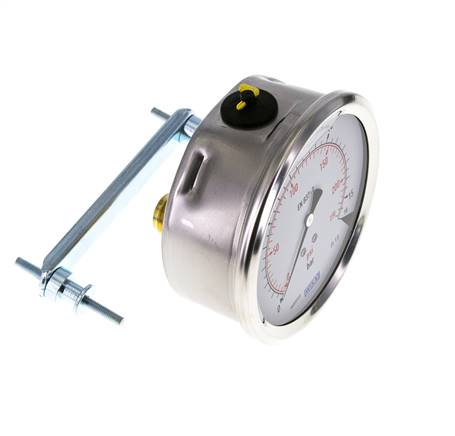

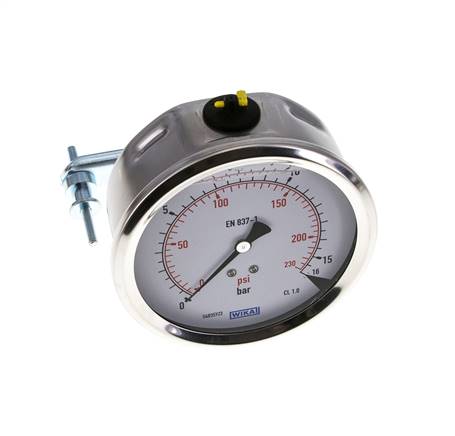

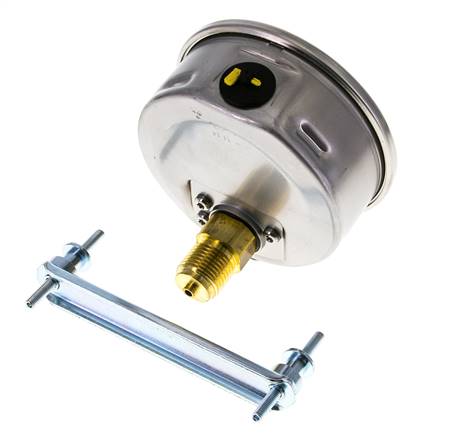

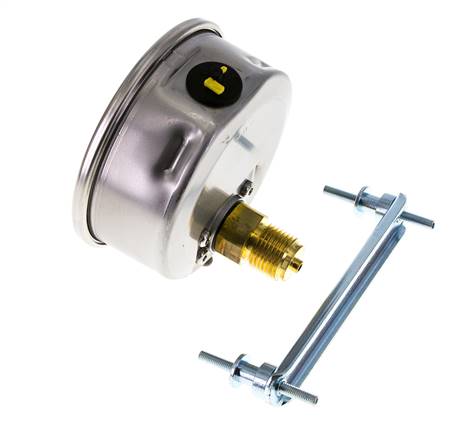

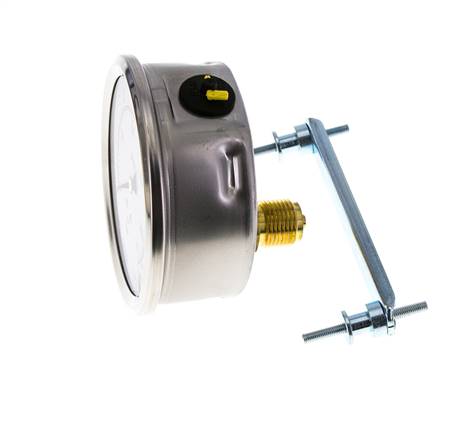

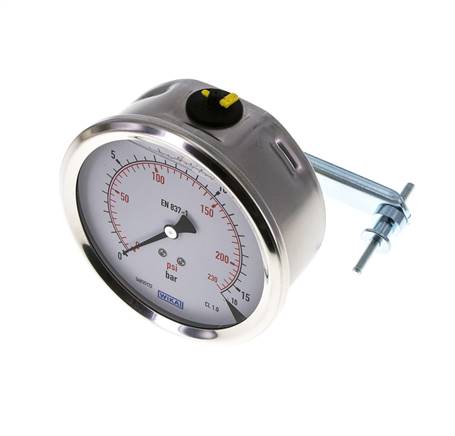

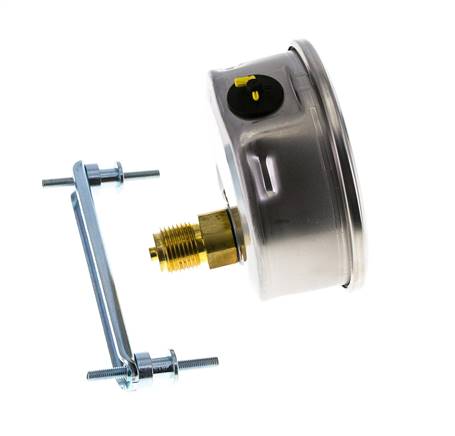

Met glycerine gevulde manometer voor paneelmontage, 0 tot 16 bar (≈230 psi) met schaalverdeling van 0,5 bar. Nauwkeurigheidsklasse 1 betekent ±1% van het meetbereik, dus de max. afwijking is ±0,16 bar over de gehele schaal. Houd bij constante druk de werkdruk op of onder 12 bar (75% van de volle schaal). Houd deze bij pulserende druk op of onder 10 bar (2/3 van de volle schaal). De glycerinevulling dempt de wijzer, zodat de wijzerplaat afleesbaar blijft bij trillingen en drukpulsaties. Meetelement van koperlegering en messing aansluiting. Kies voor agressieve media een manometer met RVS mediumberoerde delen. De excentrische G 1/2 draad aan de achterzijde heeft een centreertap voor een profielafdichtingsring. 100 mm RVS behuizing, IP65, dubbele schaal in bar en psi. Inclusief bevestigingsbeugel van verzinkt staal. -20 tot 60 °C.

Voordelen:

• Bereik 0 tot 16 bar, max. afwijking ±0,16 bar (klasse 1)
• Glycerinevulling tegen trillingen en pulsaties
• 100 mm RVS behuizing, IP65
• Dubbele schaal in bar en psi
• G 1/2 aansluiting achter, inclusief bevestigingsbeugel

Nadelen:

• Meetelement van koperlegering, niet geschikt voor agressieve media
• Niet geschikt voor gebruik boven 60 °C of onder -20 °C

Serie:

Met glycerine gevulde paneelmanometers met een RVS 1.4301 behuizing, wijzerplaat van 63 mm of 100 mm en IP65-bescherming. Bereiken van -1 tot 0 bar (vacuüm) tot 0 tot 1000 bar. De 63 mm manometers hebben een G 1/4 aansluiting achter in het midden en nauwkeurigheidsklasse 1,6. De 100 mm manometers hebben een excentrische G 1/2 aansluiting aan de achterzijde en nauwkeurigheidsklasse 1,0. Messing aansluiting en meetelement van koperlegering. RVS 1.4404 (316L) meetelement boven 400 bar bij 63 mm manometers en vanaf 100 bar bij 100 mm manometers. Transparant kunststof venster, bevestigingsbeugel van verzinkt staal, dubbele schaal in bar (zwart) en psi (rood). -20 tot 60 °C. Ook verkrijgbaar met NPT draad.
