Glycerinemanometer G1/2 achteraansluiting 0 tot 1,6 bar 100mm WIKA

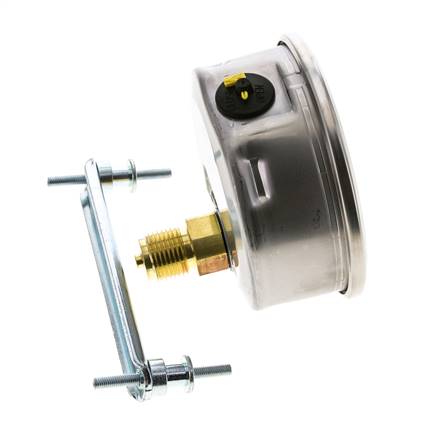

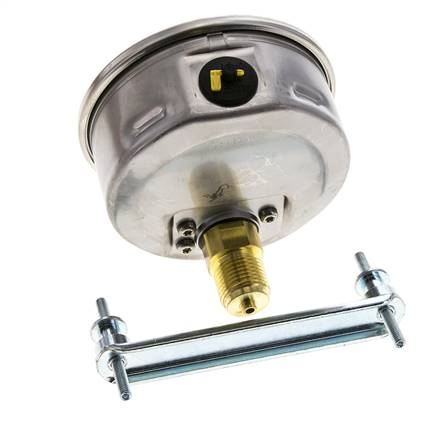

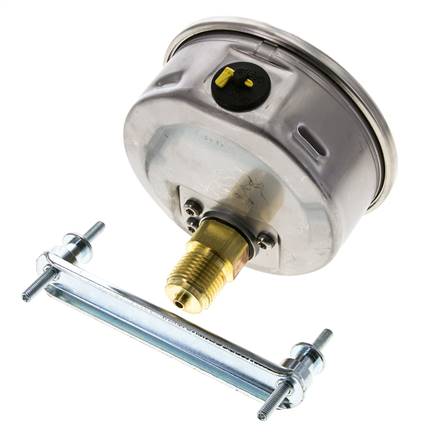

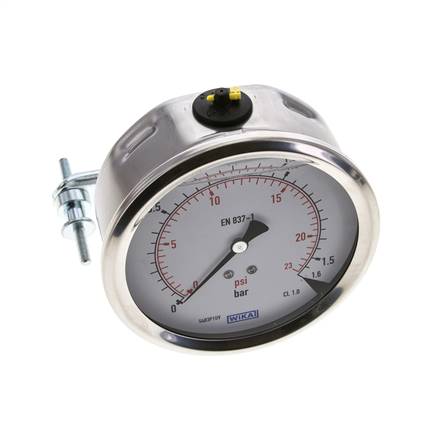

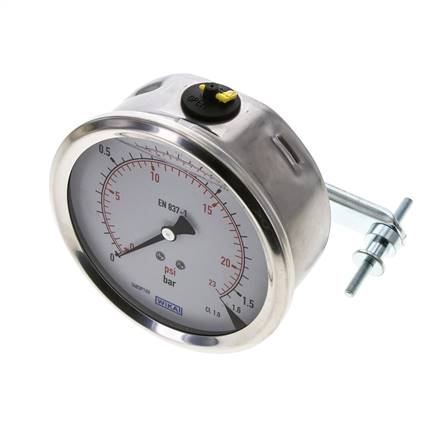

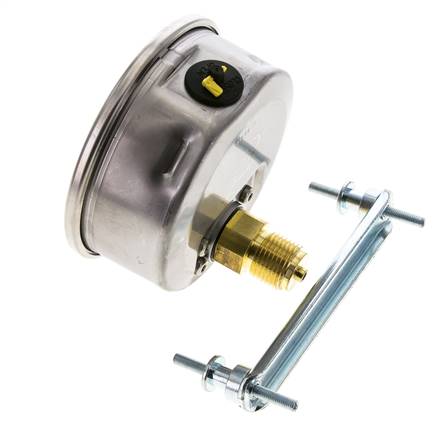

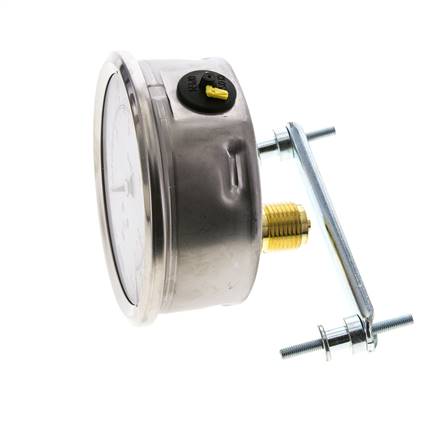

Met glycerine gevulde manometer voor paneelmontage, 0 tot 1,6 bar (≈23 psi) met schaalverdeling van 0,05 bar. Nauwkeurigheidsklasse 1 betekent ±1% van het meetbereik, dus de max. fout is ±0,016 bar over de hele schaal. Houd bij constante druk de werkdruk op of onder 1,2 bar (75% van het volledige bereik). Houd bij pulserende druk de werkdruk op of onder 1 bar (2/3 van het volledige bereik). De glycerinevulling dempt de wijzer, zodat de schaal leesbaar blijft bij trillingen en drukpulsaties. Meetelement van koperlegering en messing aansluiting. Kies voor agressieve media een manometer met RVS onderdelen die met het medium in contact komen. De G 1/2-draad aan de achterzijde, excentrisch, heeft een centreerrand voor een profielafdichtingsring. 100 mm RVS behuizing, IP65, dubbele schaal in bar en psi. Verzinkte stalen bevestigingsbeugel inbegrepen. -20 tot 60 °C.

Voordelen:

• Bereik 0 tot 1,6 bar, ±0,016 bar max. fout (klasse 1)
• Glycerinevulling voor trillingen en pulsaties
• 100 mm RVS behuizing, IP65
• Dubbele schaal in bar en psi
• G 1/2 achteraansluiting, bevestigingsbeugel inbegrepen

Nadelen:

• Meetelement van koperlegering, niet geschikt voor agressieve media
• Niet geschikt voor gebruik boven 60 °C of onder -20 °C

Serie:

Met glycerine gevulde paneelmanometers met een RVS 1.4301 behuizing, wijzerplaat van 63 mm of 100 mm en IP65 bescherming. Bereiken van -1 tot 0 bar (vacuüm) tot 0 tot 1000 bar. De manometers van 63 mm hebben een G 1/4 achteraansluiting in het midden en nauwkeurigheidsklasse 1,6. De manometers van 100 mm hebben een G 1/2 excentrische achteraansluiting en nauwkeurigheidsklasse 1,0. Messing aansluiting en meetelement van koperlegering. RVS 1.4404 (316L) meetelement boven 400 bar bij manometers van 63 mm en vanaf 100 bar bij manometers van 100 mm. Helder kunststof venster, verzinkte stalen bevestigingsbeugel, dubbele schaal in bar (zwart) en psi (rood). -20 tot 60 °C. Ook verkrijgbaar met NPT draad.
