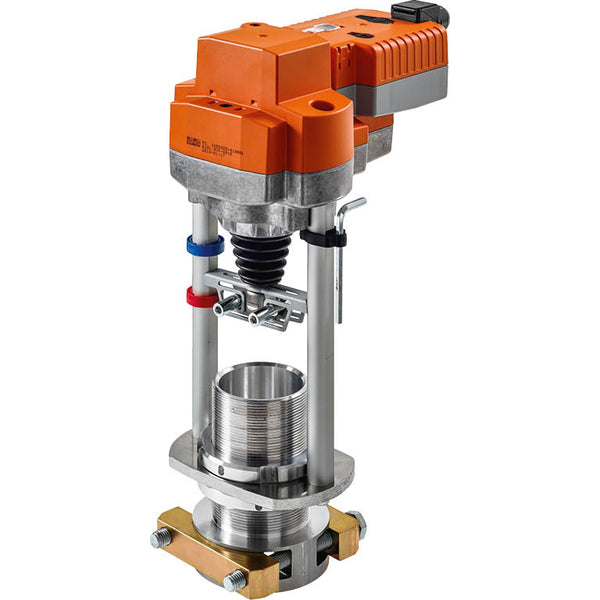

Globe Valve Retrofit Actuator Modulerend 0-10/2-10V Fail-Safe 32mm 24 V AC/DC 2000N IP54 Belimo

Deze Belimo retrofit lineaire elektrische actuator is ontworpen voor het aansturen van globe afsluiters. De slaglengte is 32 mm. De actuator levert een kracht van 2000 N en kan de klep in 150 seconden openen/sluiten. Deze actuator heeft een voedingsspanning van 24 V AC/DC nodig en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator maakt gebruik van het MP-Bus communicatieprotocol en geeft positieterugkoppeling in het bereik van 0-10 V of 2-10 V, waardoor een nauwkeurige regeling en nauwkeurige bewaking van de positie mogelijk is binnen het gespecificeerde spanningsbereik. De actuator positioneert de klep gelijktijdig terwijl de geïntegreerde condensatoren worden opgeladen. Bij een stroomonderbreking keert de klep automatisch terug naar de open/dicht-positie met behulp van opgeslagen elektrische energie. De actuator heeft een duurzame kunststof behuizing en is IP54 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen 0 en 50 °C (32 en 122 °F). De actuator wordt geleverd met een voedingskabel van 1 meter.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Tijdens de bediening schakelt de slagrichtingschakelaar om naar de rijrichting in normaal bedrijf. Dit heeft echter geen invloed op de vooringestelde veiligheidspositie. Handmatig overschakelen is mogelijk met een drukknop. De tandwieltrein ontkoppelt en de actuator ontkoppelt zolang de knop wordt ingedrukt. De slag kan worden aangepast met behulp van een 5 mm inbusbout die boven in de actuator wordt gestoken, waarbij de stang uitsteekt wanneer deze met de klok mee wordt gedraaid. De actuator kan direct op de klep worden gemonteerd met behulp van holle klembekken en kan 360° op de klephals worden gedraaid. De actuator wordt aangesloten via een standaard stuursignaal van 0-10 V. De actuator ontvangt zijn digitale stuursignaal van de overkoepelende besturing via de MP-Bus en beweegt naar de gedefinieerde positie. De U-aansluiting dient als communicatie-interface en levert geen analoge meetspanning. De actuator beweegt de klep naar de gewenste bedieningspositie terwijl de geïntegreerde condensatoren zich opladen. Als de voeding wordt onderbroken, gaat de klep naar de gekozen veilige stand met behulp van de opgeslagen elektrische energie. De standaard fabrieksinstelling trekt de actuatorstang in. Bij het verzenden van combinaties van klep en actuator wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. De condensatoractuatoren hebben een voorlaadperiode nodig om de condensatoren op een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator in geval van een stroomstoring op elk moment van zijn huidige positie naar de veilige positie kan bewegen. Met de draaiknop fail-safe positie kan de gewenste fail-safe positie worden ingesteld. Het instelbereik is gebaseerd op de maximale slaghoogte van de actuator. In geval van stroomuitval beweegt de actuator naar de gekozen veiligheidspositie met inachtneming van een in de fabriek ingestelde overbruggingstijd van 2 seconden. Na levering in de fabriek is de actuator volledig ontladen en moet hij ongeveer 20 seconden worden voorgeladen voordat hij voor het eerst wordt ingesteld om het benodigde spanningsniveau in de condensatoren te bereiken.

Voordelen:

• De actuator is uitgerust met een faalveiligheidsfunctie
• Modulerende actuator met een besturingssignaal van 0-10 V/2-10 V
• Handmatige override
• De actuator is beveiligd tegen overbelasting
• Eenvoudige directe montage
• Visuele positie-indicator

Nadelen:

• De tijd tot openen/sluiten van 150 s is traag voor sommige toepassingen
