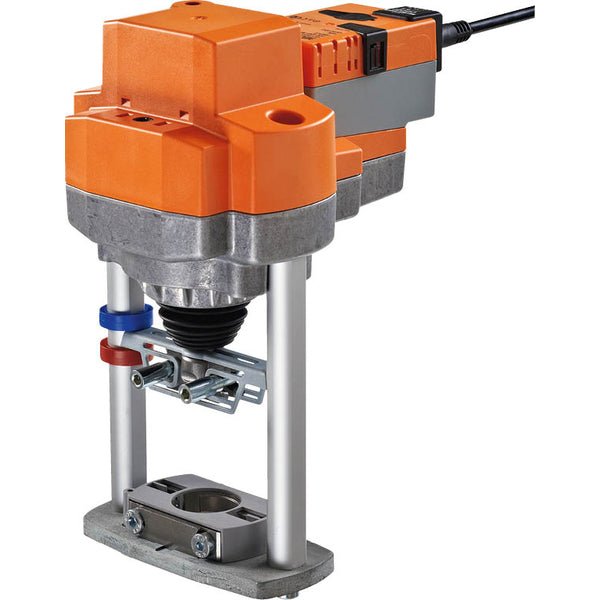

Belimo Actuator Voor Klepafsluiter 2-10V 40mm Slag 24VAC/DC 2500N IP54 35s EVC24A-SR

Deze Belimo lineaire elektrische actuator is ontworpen voor het aansturen van globe ventielen. De slaglengte is 40 mm. De actuator levert een kracht van 2500 N en kan de klep in 35 seconden openen/sluiten. Deze actuator heeft een voedingsspanning van 24 V AC/DC nodig en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator is geconfigureerd met een 2-10 V regeltype en biedt positieterugkoppeling, wat zorgt voor een nauwkeurige regeling van de werking en een nauwkeurige bewaking van de positie binnen het aangewezen spanningsbereik. De actuator heeft een duurzame kunststof behuizing en is IP54 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen 0 en 50 °C (32 en 122 °F). De actuator wordt geleverd met een voedingskabel van 1 meter.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt of vergrendeld is. De slag kan worden aangepast met behulp van een 5 mm inbusbout die in de bovenkant van de actuator wordt gestoken, waarbij de stang naar buiten komt als deze met de klok mee wordt gedraaid. De actuator kan direct op het wereldventiel worden gemonteerd met behulp van holle klembekken en kan 360° op de ventielhals worden gedraaid. De actuator kan worden aangestuurd met een standaard stuursignaal van 0-10 V en beweegt naar de positie die wordt gedicteerd door het stuursignaal. De spanningsmeting wordt zowel gebruikt voor visuele weergave van de klepstand binnen het bereik van 0,5% tot 100% als voor een stuursignaal voor andere actuators. De draaihoek kan worden aangepast met mechanische eindaanslagen. De standaard fabrieksinstelling trekt de actuatorstang in. Bij het verzenden van combinaties van klep en actuator wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. Wanneer de actuator wordt geactiveerd, verandert de slagrichtingschakelaar de rijrichting tijdens normaal bedrijf.

Voordelen:

• Modulerende actuator met een stuursignaal van 2-10 V
• Handmatige override
• De actuator is beveiligd tegen overbelasting
• Eenvoudige directe montage
• Visuele positie-indicator

Nadelen:

• De tijd tot openen/sluiten van 35 s is traag voor sommige toepassingen
