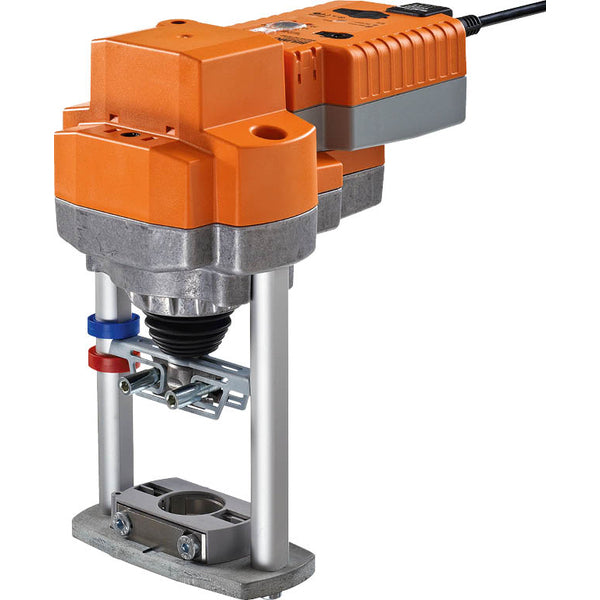

Belimo Aandrijving voor Klepafsluiter Fail-Safe 32mm Slag 24VAC/DC 2000N BACnet/Modbus/MP-Bus IP54 150s AVK24A-MOD

Deze lineaire elektrische Belimo actuator is ontworpen voor het regelen van klepafsluiters. De slaglengte is 32 mm. De actuator levert een kracht van 2000 N en kan de klep openen/sluiten in 150 seconden. Deze actuator vereist een voedingsspanning van 24 V AC/DC en heeft een visuele positioneringsindicator om de kleppositie duidelijk te zien. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en vereist product ZTH EU om het protocoladres in te stellen en de actuator aan het systeem te koppelen. Bovendien maakt ZTH EU het instellen van een analoog 0-10V of 2-10V regelsignaal mogelijk. De actuator positioneert tegelijkertijd de klep terwijl de geïntegreerde condensatoren worden opgeladen. Bij een onderbreking van de voedingsspanning keert de klep automatisch terug naar de open/sluit positie met behulp van opgeslagen elektrische energie. De actuator heeft een duurzame kunststof behuizing en heeft een IP54 beschermingsklasse. Deze actuator kan werken bij omgevingstemperaturen tussen 0 en 50 °C (32 en 122 °F). De actuator wordt geleverd met een 1-meter voedingskabel.

De actuator is uitgerust met overbelastingsbeveiliging, de actuator heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindstop is bereikt. Tijdens de werking schakelt de slagrichtingsschakelaar de looprichting om in normaal bedrijf. Dit heeft echter geen invloed op de vooraf ingestelde fail-safe positie. Handmatige bediening is mogelijk met een drukknop. Het tandwieloverbrenging ontkoppelt en de actuator ontkoppelt gedurende de tijd dat de knop wordt ingedrukt. Slagafstellingen kunnen worden gemaakt met behulp van een 5 mm inbussleutel die wordt ingebracht aan de bovenkant van de actuator, waarbij de stang uitschuift bij het met de klok mee draaien. De actuator kan direct op de klepafsluiter worden gemonteerd met behulp van vormvaste holle klembekken en kan 360° worden gedraaid op de klephals. De actuator brengt de klep naar de gewenste bedrijfspositie tegelijkertijd met het opladen van de geïntegreerde condensatoren. Als de voeding wordt onderbroken, schuift de klep naar de gekozen fail-safe positie met behulp van de opgeslagen elektrische energie. De actuator wordt geleverd met een ingebouwde interface voor BACnet MSTP, Modbus RTU en MP-Bus. Het ontvangt het digitale regelsignaal van het besturingssysteem en geeft de huidige status weer. De standaard fabrieksinstelling trekt de actuatorstang in. Bij het verzenden van klep-actuatorcombinaties wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. De condensatoractuators hebben een voorschakelperiode nodig om de condensatoren naar een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator bij een stroomstoring op elk moment vanuit de huidige positie naar de fail-safe positie kan bewegen. De fail-safe positie van de draaiknop kan worden aangepast aan de gewenste fail-safe positie. Het aanpassingsbereik is gebaseerd op de maximale slaghoogte van de actuator. Bij stroomuitval beweegt de actuator naar de gekozen fail-safe positie met een fabrieksinstelling van 2 seconden brugtijd. Na levering van de fabriek is de actuator volledig ontladen en heeft ongeveer 20 seconden voorschakeltijd nodig voordat de initiële installatie wordt uitgevoerd om het noodzakelijke spanningsniveau in de condensatoren te bereiken.

Voordelen:

• De actuator is uitgerust met een fail-safe functie
• Modulerende actuator met fieldbus of een 0-10 V/2-10 V signaal
• Handmatige bediening
• De actuator is beveiligd tegen overbelasting
• Visuele positie-indicator

Nadelen:

• Product ZTH EU vereist (niet inbegrepen) om het protocoladres in te stellen en de actuator aan het systeem te koppelen
• De tijd om te openen/sluiten van 150 s is traag voor sommige toepassingen
