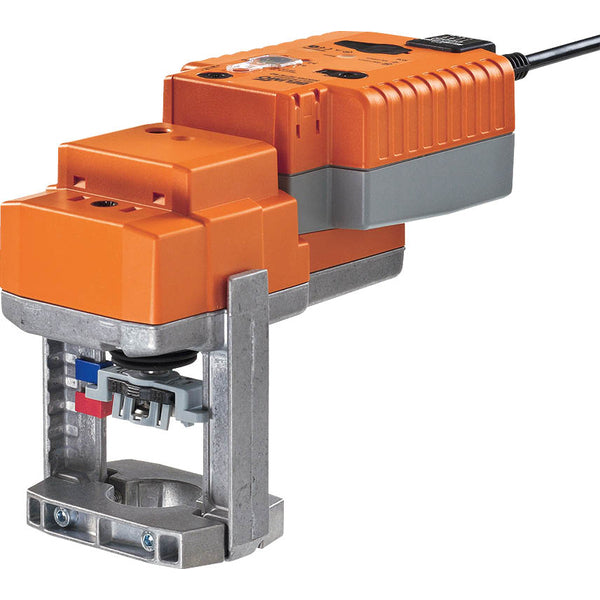

Belimo Aandrijving voor Klepafsluiter Fail-Safe 20mm Slag 24VAC/DC 1000N BACnet/Modbus/MP-Bus IP54 150s NVK24A-MOD

Deze lineaire elektrische Belimo actuator is ontworpen voor het regelen van klepafsluiters. De slaglengte is 20 mm. De actuator levert een kracht van 1000 N en kan de klep openen/sluiten in 150 seconden. Deze actuator vereist een voedingsspanning van 24 V AC/DC en heeft een visuele positioneringsindicator om de kleppositie duidelijk te zien. De actuator ondersteunt BACnet MSTP/Modbus RTU/MP-Bus communicatieprotocollen en vereist product ZTH EU om het protocoladres in te stellen en de actuator aan het systeem te koppelen. Bovendien maakt ZTH EU het instellen van een analoog 0-10V of 2-10V regelsignaal mogelijk. De actuator positioneert tegelijkertijd de klep terwijl de geïntegreerde condensatoren worden opgeladen. Bij een onderbreking van de voedingsspanning keert de klep automatisch terug naar de open/sluit positie door gebruik te maken van opgeslagen elektrische energie. De actuator heeft een duurzame kunststof behuizing en heeft een IP54 beschermingsklasse. Deze actuator kan werken bij omgevingstemperaturen tussen 0 en 50 °C (32 en 122 °F). De actuator wordt geleverd met een 1-meter voedingskabel.

De actuator is uitgerust met overbelastingsbeveiliging, de actuator heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindpositie is bereikt. Handmatige bediening is mogelijk met een drukknop, waarmee het tandwieloverbrenging wordt ontkoppeld zolang de knop wordt ingedrukt of vergrendeld. De slag kan worden aangepast met behulp van een 4 mm inbussleutel die in de bovenkant van de actuator wordt gestoken, waarbij de slagas uitschuift bij het met de klok mee draaien. De actuator kan direct op de klepafsluiter worden gemonteerd met behulp van vormsluitende holle klembekken en kan 360° worden gedraaid op de klephals. De actuator brengt de klep naar de gewenste bedrijfspositie terwijl de geïntegreerde condensatoren worden opgeladen. Als de voeding wordt onderbroken, schuift de klep naar de gekozen fail-safe positie met behulp van de opgeslagen elektrische energie. De actuator is voorzien van een ingebouwde interface voor BACnet MSTP, Modbus RTU en MP-Bus. Het ontvangt het digitale regelsignaal van het regelsysteem en geeft de huidige status weer. De standaard fabrieksinstelling trekt de actuatorstang in. De condensatoractuators hebben een voorschakelperiode nodig om de condensatoren naar een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator bij een stroomstoring op elk moment vanuit de huidige positie naar de fail-safe positie kan bewegen. De draaiknop fail-safe positie maakt aanpassing van de gewenste fail-safe positie mogelijk. Het aanpassingsbereik is gebaseerd op de maximale slaghoogte van de actuator. Bij stroomuitval beweegt de actuator naar de gekozen fail-safe positie met een fabrieksinstelling van 2 seconden brugtijd. Na levering van de fabriek is de actuator volledig ontladen en heeft ongeveer 20 seconden voorschakeltijd nodig voor de initiële installatie om het noodzakelijke spanningsniveau in de condensatoren te bereiken.

Voordelen:

• De actuator is uitgerust met een fail-safe functie
• Modulerende actuator met fieldbus of een 0-10 V/2-10 V signaal
• Handmatige bediening
• De actuator is beveiligd tegen overbelasting
• Visuele positie-indicator

Nadelen:

• Product ZTH EU vereist (niet inbegrepen) om het protocoladres in te stellen en de actuator aan het systeem te koppelen
• De tijd om te openen/sluiten van 150 s is traag voor sommige toepassingen
