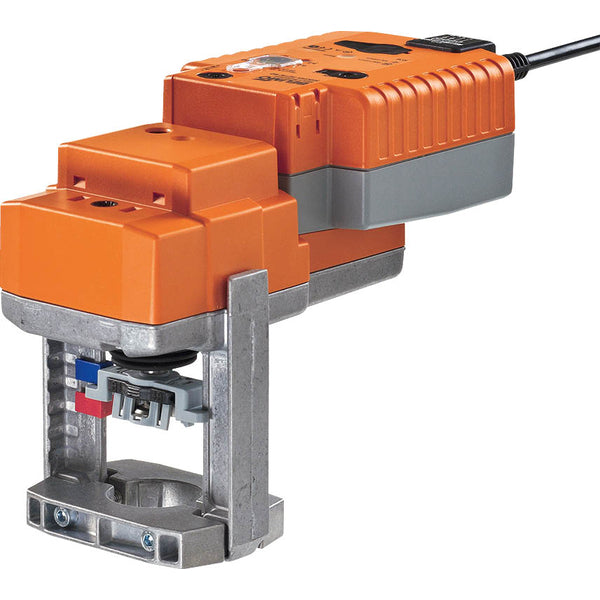

Belimo Actuator Voor Klepafsluiter 3-Punt Fail-Safe 20mm Slag 100-240VAC 1000N IP54 150s NVK230A-3

Deze Belimo lineaire elektrische actuator is ontworpen voor het aansturen van globe ventielen. De slaglengte is 20 mm. De actuator levert een kracht van 1000 N en kan de klep in 150 seconden openen/sluiten. Deze actuator vereist een voedingsspanning van 100-240 V AC en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator heeft een driepuntsbediening (open-dicht). De actuator positioneert de klep gelijktijdig terwijl de geïntegreerde condensatoren worden opgeladen. Bij een stroomonderbreking keert de klep automatisch terug naar de open/dicht-positie met behulp van opgeslagen elektrische energie. De actuator heeft een duurzame kunststof behuizing en is IP54 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen 0 en 50 °C (32 en 122 °F). De actuator wordt geleverd met een voedingskabel van 1 meter.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt of vergrendeld is. De slag kan worden aangepast met behulp van een 4 mm inbusbout die boven in de actuator wordt gestoken, waarbij de slagas uitsteekt als deze met de klok mee wordt gedraaid. De actuator kan direct op de klep worden gemonteerd met behulp van holle klembekken en kan 360° op de klephals worden gedraaid. De actuator beweegt de klep naar de gewenste bedieningspositie terwijl de geïntegreerde condensatoren zich opladen. Als de voeding wordt onderbroken, gaat de klep naar de gekozen veilige stand met behulp van de opgeslagen elektrische energie. De standaard fabrieksinstelling trekt de actuatorstang in. Bij het verzenden van combinaties van klep en actuator wordt de bewegingsrichting ingesteld op basis van het sluitpunt van de klep. Wanneer de actuator wordt geactiveerd, verandert de slagrichtingschakelaar de rijrichting tijdens normaal bedrijf. De condensatoractuatoren hebben een voorlaadperiode nodig om de condensatoren op een bruikbaar spanningsniveau te brengen. Dit zorgt ervoor dat de actuator in geval van een stroomstoring op elk moment van zijn huidige positie naar de veilige positie kan bewegen. Met de draaiknop fail-safe positie kan de gewenste fail-safe positie worden ingesteld. Het instelbereik is gebaseerd op de maximale slaghoogte van de actuator. In geval van stroomuitval beweegt de actuator naar de gekozen veiligheidspositie met inachtneming van een in de fabriek ingestelde overbruggingstijd van 2 seconden. Na levering in de fabriek is de actuator volledig ontladen en moet hij ongeveer 20 seconden worden voorgeladen voordat hij voor het eerst wordt ingesteld om het benodigde spanningsniveau in de condensatoren te bereiken.

Voordelen:

• De actuator is uitgerust met een faalveiligheidsfunctie
• Handmatige override
• De actuator is beveiligd tegen overbelasting
• Eenvoudige directe montage
• Visuele positie-indicator

Nadelen:

• De tijd tot openen/sluiten van 150 s is traag voor sommige toepassingen
