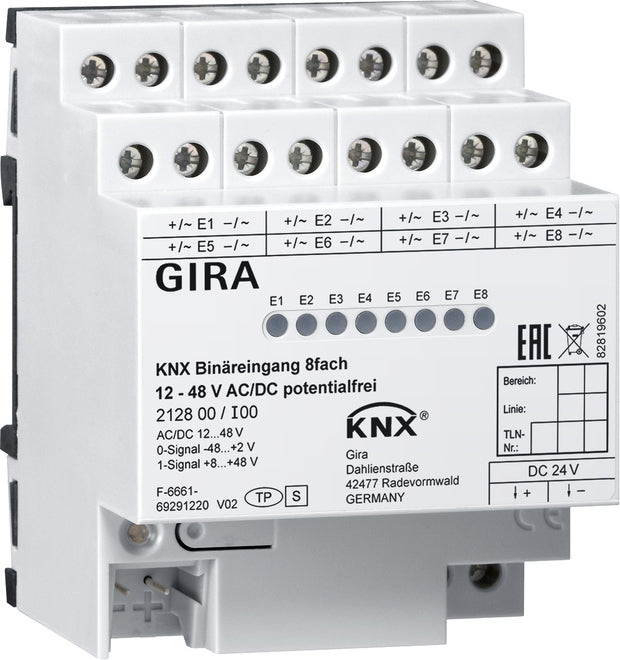

Gira KNX DIN-rail binair ingangsbussysteem - 212800

Binaire nulspanningsingang, 8-voudig 12 - 48 V AC DC voor KNX. De binaire ingangen DRA plus DRA worden gebruikt om contacten aan te sluiten. De schakelprocessen van contacten (bijv. veiligheidslichtknop) worden omgezet in KNX-telegrammen. De ingangen kunnen verschillende functies toegewezen krijgen of onafhankelijk van elkaar worden geblokkeerd in het proces. Signaalweergave is mogelijk via gele status-LED's.

Kenmerken: Elke ingang heeft een volledige functie. Alle kanaalgeoriënteerde functies kunnen afzonderlijk per ingang worden geparametreerd. De actief zendende telegrammen van de ingangen kunnen globaal vertraagd worden op basis van busspanningsterugkeer of ETS-programmering. Debounce en begrenzing telegramsnelheid zijn configureerbaar. Vrije toewijzing van de functies schakelen, dimmen, jaloezie, waardegever en pulsteller aan de ingangen. Blokker voor het blokkeren van afzonderlijke ingangen (polariteit van het blokkeringsobject instelbaar) voor de functies schakelen, dimmen, jaloezie en waardegever.

Het gedrag bij herstel van de busspanning kan voor elke ingang afzonderlijk worden geconfigureerd. Schakelfunctie: Voor elke ingang zijn twee onafhankelijke schakelobjecten beschikbaar (schakelcommando's kunnen afzonderlijk worden geconfigureerd), commando's voor de voorste en achterste flank kunnen onafhankelijk worden ingesteld (AAN, UIT, WIJZIGEN, geen reactie), onafhankelijk cyclisch zenden van het schakelobject afhankelijk van de flank of afhankelijk van de objectwaarde kan worden geselecteerd.

Dimfunctie: werking op één of twee oppervlakken, tijd tussen dimmen en schakelen en dimstapgrootte instelbaar, herhaling van telegram en verzending van stoptelegram mogelijk.

Blinde functie: Commando kan worden ingesteld met opgaande flank (geen functie, UP, DOWN, CHANGE), bedieningsconcept kan worden geconfigureerd (Step - Move - Step of Move - Step), tijd tussen kort- en langbedrijf kan worden ingesteld (alleen met Step - Move - Step), lamellenaanpassingstijd kan worden ingesteld.

Functie waardegever: rand (knop als maakcontact, knop als verbreekcontact, schakelaar) en waarde met rand kunnen worden geconfigureerd, waarde aanpassen met knop door knop voor waardegever ingedrukt te houden mogelijk, lichtscène-hulpmodule met geheugenfunctie en opslaan van de scène zonder deze eerst op te roepen is mogelijk.

Pulstellerfunctie: Het telinterval is instelbaar, de randen (tellen met de voorrand, tellen met de nalooprand, tellen met voorrand en nalooprand) zijn programmeerbaar, het aantal vereiste pulsen op de ingang kan worden geconfigureerd, het aantal vereiste tellingen voor een tellerverandering kan worden geconfigureerd, elke ingang bevat een hoofdteller en een tussenteller, Hoofdteller en tussenteller kunnen afzonderlijk van elkaar werken als vooruit- of terugloopteller, begin- en eindwaarde van de teller kunnen via parameter of communicatieobject worden ingesteld, telstatus kan via KNX of automatisch worden uitgelezen, prestatie na tellerwerking is programmeerbaar, pulsteller resetten via KNX (tellerreset).

De binaire ingang heeft acht onafhankelijke ingangen in het spanningsbereik van 12 tot 48 V die verbonden zijn met de elektrische signalen. Evaluatie van gelijkspanningssignalen (DC) of wisselstroomsignalen (AC). De binaire ingang heeft een aparte 24 V DC hulpspanning (SELV) beschikbaar voor het aansluiten van nulspanningscontacten.

Statusmelding in geval van fout met de hulpspanning op de bus kan worden verwijderd. Het is mogelijk om meters met S0-interface aan te sluiten (bijv. energie-, gas- en watermeter).
